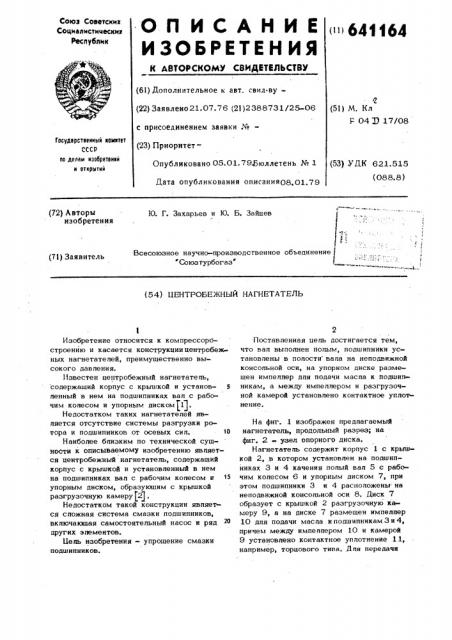

Союз Соввтсиих
Социалистических
Республик
О П И С A Н И Е <»641164
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДИТИЛЬСТВУ (6l) Дополнительное к авт. свил-ву(22) Заявлено21.07.76 {21)2388731/25-06 с присоединением заявки №(23) Приоритет—
Опубликовано 05.01.79.бюллетень № 1
Дата опубликования опнсания08.01.79
Я (51} М. Кл
F 04 З 17/08
Государственный квинтет
СССР но делам изобретений и открытий (53) УДК 621.53,5 (088.8) (72) Авторы изобретения
Ю. Г. Захарьев и Ю. Б. Зайцев
Всесоюзное научно-производственное объединение
Союэтурбогаз" (71) Заявитель
{54) ЦЕНТРОБЕЖНЫЙ НАГНЕТАТЕЛЬ
Изобретение относится к компрессоростроению и касается конструкциицентробежных нагнетатепей, преимущественно высокого давления.
Известен центробежный нагнетатепь, содержаший корпус с крышкой и установленный в нем на подшипниках вап с рабочим колесом и упорным диском(11.
Недостатком таких нагнетателей является отсутствие системы разгрузки ротора и подшипников от осевых сип. !О
Наиболее близким по технической сущности к описываемому изобретению является центробежный нагнетатепь, содержащий корпус с крышкой и установленный в нем на подшипниках вал с рабочим колесом и упорным диском, образующим с крышкой разгрузочную камеру (2) .
Недостатком такой конструкции являет ся сложная система смазки подшипников, включающая самостоятельный насос и ряд других элементов.
11епь изобретения - упрощение смазки подшипников.
Поставленная цель достигается тем, что вал выполнен полым, подшипники установлены в полости вала на неподвижной консольной оси, на упорном диске размещен импеппер дпя подачи масла к подшипникам, а между импелпером и разгрузочной камерой установлено контактное уплот нение.
На фиг. 1 изображен предлагаемый нагнетатель, продольный разрез; на фиг. 2 - узел опорного диска.
Нагнетатепь содержит корпус 1 с крышкой 2, в котором установлен на подшипниках 3 и 4 качения попый вал 5 с рабочим колесом 6 и упорным диском 7, при этом подшипники 3 и 4 расположены на неподвижной консопьной оси 8. Диск 7 образует с крышкой 2 разгрузочную камеру 9, а на диске 7 размещен импеппер
10 дня подачи масла к подшипникам Зи4, причем между импелпером 10 и камерой
9 установлено контактное уплотнение 11, например, торцового типа. Дпя передачи вращения копесу предусмотрен вадик 12 с уплотнением 13, Копесо 6 имеет пабиринтные уппотнения 14 и 15, размещенные на одинаковом диаметре, а в основном диске колеса выпопнены каналы 16, сообщающие полость всасывания 17 с полостью l8 за диском и с попостью разгрузочной камеры 9.
Ппощадь камеры 9, ограниченная уппотнениями 19, равна площади сечения попо- (o го вада в месте выхода его .из корпуса.
В корпусе 1 выпопнено отверстие 20 дпя перепуска утечки газа на вход машины, а в крышке 2 — отверстия 21 и 22 дпя подпитки масла и контроля его дав- ления.
При работе нагнетатепя импеппер 10 прокачивает масло через каналы и по зазорам между вадиком 12 и попым ваном 5 к подшипникам 3 и 4, обеспечивая их смазку н охпа>кдение.
Упрощение системы смазки достигается эа счет исключения отдельных насосов смазки и уппотнения, маспоохпадителей и других узлов, необходимых в системах смазки подшипников. формулаизобретения
Центробежный нагнетатепь, содержащий корпус с крышкой и установленный в нем на подшипниках вап с рабочим колесом и упорым диском, образующим с крышкой разгрузочную кал еру, о т и ич а ю шийся тел|, что, с целью упрощения смазки подшипников, вап выгопнен попым, подшипники установлены в попости вала на неподвижной консопьной оси, на упорнол диске размещен имгеппер дпя подвода маспа,к подшипникам, а между импелпером и разгрузочной камерой установлено контактное уплотнение.
Источники информации, принятые во внимание при экспертизе:
1. Бармин С. Ф. и др. Компрессорные станции с газотурбинным приводом Л., "Недра", 1968, с. 23-34, 2. Лвторское свидетельство
N 37237 5, Ka, F 04 "Q 29/1 8, 1 968.
641164 иг Я
