Устройство для изменения длины втулочно-роликовой цепи

Устройство для изменения длины втулочно-роликовой цепи

Иллюстрации

Показать все

Реферат

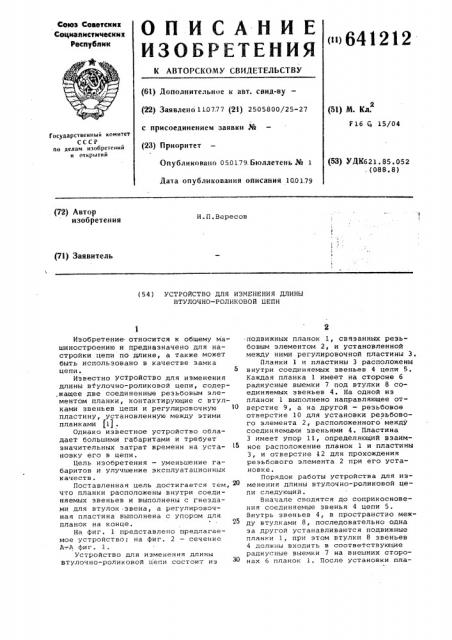

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соаетскик

Социапистически и

Республик

Ъ" 4 (6l) Дополнительное к авт. свид-ву (22) Заявлено 11.07.77 (21) 2505800/25-27 с присоединением заявки № (23) Приоритет

Опубликовано 0501.79. Бюллетень №

Дата опубликования описания 1001.79 (51) N. Кл.

F 16 5 15/04

Государственный комитет сссР но делам изобретений и открытий

6 ) УД1 621. 85 ° 052 .(088.8) . (72) Автор изобретения

И.П.Вересов

P1) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗМЕНЕНИЯ ДЛИНЫ

ВТУЛОЧНО-РОЛИКОВОЙ ЦЕПИ

Изобретение относится к общему машиностроению и предназначено для настройки цепи по длине, а также может быть использовано в качестве замка цепи. 5

Известно Устройство для изменения длины вФулочно-роликовой цепи, содер.жащее две соединенные резьбовым элементом планки, контактирующие с втулКами звеньев цепи и регулировочную пластину, установленную между этими планками (1) .

Однако известное устройство обладает большими габаритами и требует значительных затрат времени на установку его в цепи.

Цель изобретения — уменьшение габаритов и улучшение эксплуатационных качеств.

Поставленная цель достигается тем, 20 что планки расположены внутри соединяемых звеньев и выполнены с гнездами для втулок звена, а регулировочная пластина выполнена с упором для

nñ планок на конце.

На фиг. 1 представлено предлагаемое устройство; на фиг. 2 — сечение

А-тА фиг. 1.

Устройство для изменения длины втулочно-роликовой пепи состоит из подвижных планок 1, связанных резьбовым элементом 2, и установленной между ними регулировочной пластины 3.

Планки 1 и пластины 3 расположены внутри соединяемых звеньев 4 цепи 5.

Каждая планка 1 имеет на стороне 6 радиусные выемки 7 под втулки 8 соединяемых звеньев 4. На одной из планок 1 выполнено направляющее отверстие 9, а на другой — резьбовое отверстие 10 для установки резьбового элемента 2, расположенного между соединяемыми звеньями 4. Пластина

3 имеет упор 11, определяющий взаимное расположение планок 1 и пластины

3, и отверстие 12 для прохождения резьбового элемента 2 при его установке.

Порядок работы устройства для изменения длины втулочно-роликовой цепи следующий.

Вначале сводятся до соприкосновения соединяемые звенья 4 цепи 5.

Внутрь звеньев 4, в пространство между втулками 8, последовательно одна эа другой устанавливаются подвижные планки 1, при этом втулки 8 звеньев

4 должны входить в соответствующие радиусные выемки 7 на внешних сторонах 6 планок 1. После установки пла4

Формула .изобретения

641212

1

В 4 6

Fl . 1

Составитель А.Плавинскан

Техред С.Мигай Корректор h. Гриценко

Редактор С.Головенко

Заказ 7483/3

8 / 2 Тираж 11 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, W-35, Раушская наб., д. 4/5

Филиал ППП Патент, г.ужгород, ул,Проектная, 4

3 нок 1 между ними вставляется регулировочная пластина 3 до соприкосновения упора ll c обеими планками обеспечивая их рабочее положение. Затем в отверстие 9 на одной из планок

1 и отверстие 12 на пластине 3, расположенные между соединяемыми звенья- ми 4, вводится резьбовой элемент 2 5 и ввинчивается в резьбовое отверстие

10 на другой планке 1. Установленный резьбовой элемент 2 фиксирует рабочее положение планок 1, при этом расположение радиусных выемок 7 на внешних 10 сторонах 6 планок 1, в которые входят втулки 8 звеньев 4 цепи 5, обеспечивает сохранение шага цепи в месте соединения.

Таким образом, предлагаемое устройство может быть использовано как регулятор длины замкнутой цепи или как замок цепи, позволяющий регулировать длину замкнутого контура цепи.

Устройство для изменения длины втулочно-роликовой цепи, содержащее две соединенные резьбовым элементом планки, контактирующие с втулками звеньев цепи и регулировочную пластину, установленную между этими планками, о т л и ч а ю щ е е с я тем, что, с целью уменьшения габаритов и улучшения эксплуатационных качеств, планки расположены внутри соединяемых звеньев, и выполнены с гнездами для втулок звена, а регулировочная пластина выполнена с упором на конце для планок.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР

Р 549627, кл. F 16 G 15/04, 1975.
