Реферат

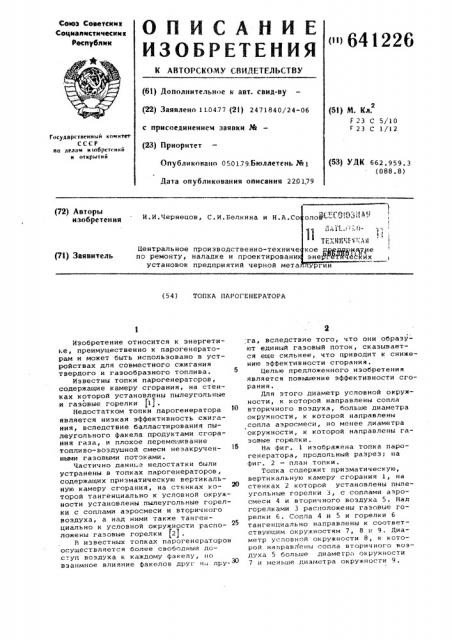

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскии

Социалистическии

Республик

641226 (61) Дополнительное к авт. свид-ву (22) Заявлено 11.0477 {2{) 2471840/24-06 с присоединением заявки %

{23) Приоритет

Опубликовано 050179.Бюллетень %1

Дата опубликования описания 2201.79 (Я) М. Кл.

F 23 С 5/10

Г 23 С 1/12

Государственный комитет

СССР оо пелам и1обретений и открытий (53) УДК 662.959.3 (088. 8) (72) Авторы изобретения и.и.чеРнецов, с.и.Белкина и н.A.c

f g

1 !

) .A)i яитне кйх

Центральное производственно-техниче (7l) Заявитель по ремонту, наладке и проектировани установок предприятий черной мета (54) ТОПКА ПАРОГEHEPATOPA

Изобретение относится к энергетике, преимущественно к парогенераторам и может быть использовано в устройствах для совместного сжигания твердого и газообразного топлива.

Известны топки парогенераторов, содержащие камеру сгорания, на стенках которой установлены пылеугольные и газовые горелки (1) .

Недостатком топки парогенератора является низкая эффективность сжигания, вследствие балластирования пылеугольного факела продуктами сгорания газа, и плохое перемешивание топливо-воздушной смеси незакрученными газовыми потоками.

Частично данные недостатки были устранены в топках парогенераторов, содержащих призматическую вертикальную камеру сгорания, на стенках ко20 торой тангенциально к условной окружности установлены пылеугольные горелки с соплами аэросмеси и вторичного воздуха, а над ними также тангенциально к условной окружности распо25 ложены газовые горелки j2j .

В известных топках парогенераторов осуществляется более свободный дос уп воздуха к каждому факелу, но взаимное влияние факелов друг на лру. 30

ra, вследствие того, что они образуют единый газовый поток, сказывается еще сильнее, что приводит к снижению эффективности сгорания.

Целью предложенного изобретения является повышение эффективности сгорания.

Лля этого диаметр условной окружности, к которой направлены сопла вторичного воздуха, больше диаметра окружности, к которой направлены сопла аэросмеси, но менее диаметра окружности, к которой направлены газовые горелки.

На фиг. 1 изображена топка парогенератора, продольный разрез; на фнг. 2 — план топки.

Топка содержит призматическую, вертикальную камеру сгорания i, на стенках 2 которой установлены пылеугольные горелки 3, с соплами аэросмеси 4 и вторичного воздуха 5. Над горелками 3 расположены газовые горелки 6. Сопла 4 и 5 и горелки 6 тангенциально направлены к соответствующим окружностям 7, 8 н 9. Диаметр условной окружности 8, к которой направлены сопла вторичного воздуха 5 больше диаметра окружности

7 н меньше диаметра окружности 9.

641226

Формула изобретения

Фиг. 2

Фиг. t

Составитель В.Круглянский

Техред Н.Ковалева Корректор A.Ãðèöåíêî

Редактор В.Большакова

Заказ 7485/32 Тираж +48 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, г.ужгород, ул.Проектная, 4

Топка работает следующим образом.

Пылеугольное топливо в виде аэросмеси, вторичный воздух и газовое топливо, например, доменный газ через сопла 4 и 5 и горелки 6 подаются в топочное пространство камеры, где образуют три взаимодействующих между собой газовых вихря с диаметрами окружностей соответственно 7, 8 и 9, прй этом происходит раздельное сгорание газового.и пылеугольного топлива.

Продукты сгорания смешиваются между собой в верхней части камеры, где горение обоих видов топлива закончилось.

Подача аэросмеси вблизи оси камеры по окружности 7, отдельно от вторичного воздуха обеспечивает надежное воспламенение твердого топлива, вследствие подсосов горячих топочных газов из камеры и сгорания топлива с низкими коэффициентами избытка воздуха.

Вторичный воздух, направленный по окружности 8, диаметр которой больше диаметра окружности 7, предохраняет стейки камеры от шлакования и кроме того препятствует смешению аэросмеси с газовым топливом, направляемым по окружности 9.

В результате органиэации раздельного сжигания двух видов топлива потери тепла с механическим недожогом снижаются на 2-ЗЪ и одновременно ликвидируется шлакование стенок камеры сгорания.

Топка парогенератора, содержащая призматическую вертикальную камеру сгорания, на стенках которой тангенциально к условной окружности уста10 новлены пылеугольные горелки с соплами аэросмеси и вторичного воздуха, а над ними также тангенциально к условной окружности расположены газовые горелки, отличающаяся тем, что, с целью повышения эффективности сгорания, диаметр условной окружности, к которой направлены сопл вторичного воздуха, больше диаметра окружности, к которой направле20 ны сопла аэросмеси, но меньше диаметра окружности, к которой направлены газовые горелки.

Источники информации, принятые во вниМание при экспертизе:

1. Маслов В.И. Эксплуатация котельных агрегатов в черной металлургии. М., Металлургия, 1965, с. 94.

2. Патент СИ Р 2883948, кл. 110-22, 1968.
