Пневматическое устройство для измерения диаметра резиновых колец

Пневматическое устройство для измерения диаметра резиновых колец

Иллюстрации

Показать все

Реферат



Союз Советских

Соцмапмстмческих

Республик

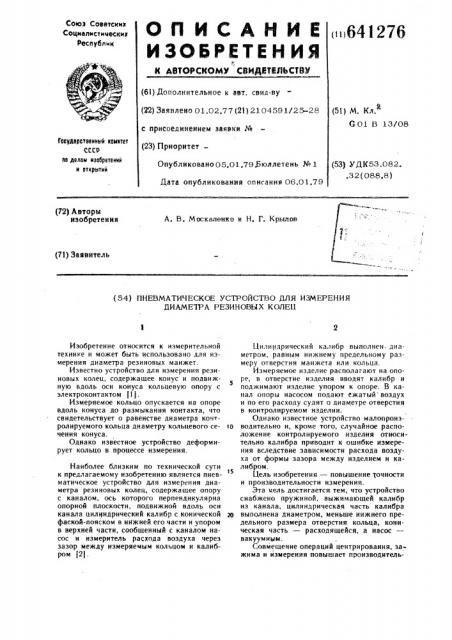

О П И С А Н И Е ()641276

ИЗОБРЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6!) Дополнительное к авт. свил-ву (22) Заявлено 01.02,77 (21) 2104591/25-28 с присоединением заявки № (23) Приоритет—

Опубликовано05.01.79Яюллетень № 1

Дата опубликования описания 06.01.79 (51) M. Кя.

С 01 В 13/08

Государственный комитет

СССР оо делам изобретений н открмтнн (53) УДК53.082..3 2 (088.8) (72) Авторы изобретения

А. В. Москаленко и Н. Г. Крылов (71) Заявитель (54) ПНЕВМАТИЧЕСКОЕ УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ

ДИАМЕТРА РЕЗИНОВЫХ KOflEH ром (2! .

Изобретение относится к измерительной технике и может быть использовано для измерения диаметра резиновых манжет.

Известно устройство для измерения резиновых колец, содержащее конус и подвижную вдоль оси конуса кольцевую опору с электроконтактом flj.

Измеряемое кольцо опускается на опоре вдоль конуса до размыкания контакта, что свидетельствует о равенстве диаметра кочтролируемого кольца диаметру кольцевого сечения конуса.

Однако известное устройство деформирует кольцо в процессе измерения.

Наиболее близким по технической сути к предлагаемому изобретению является пневматическое устройство для измерения диаметра резиновых колеи, содержащее опору с каналом, ось которого перпендикулярна опорной плоскости, подвижной вдоль оси канала цилиндрический калибр с конической фаской-пояском в ннжней его части и упором в верхней части, сообщенный с каналом насос и измеритель расхода воздуха через зазор между измеряемым кольцом и калибЦилиндрический калибр выполнен диаметром, равным нижнему предельному размеру отверстия манжета или кольца.

Измеряемое изделие располагают на опоре, в отверстие изделия вводят калибр и поджимают изделие упором к опоре. В канал опоры насосом подают сжатый воздух и по его расходу судят о диаметре отверстия в контролируемом иэделии.

Однако известное устройство малопроиэгв водительно и, кроме того, случайное расположение контролируемого изделия относительно калибра приводит к ошибке измерения вследствие зависимости расхода воздуха от формы зазора между изделием и катз либром.

Цель изобретения — повышение точности и производительности измерения.

Эта цель достигается тем, что устройство снабжено пружиной, выжимающей калибр из канала, цилиндрическая часть калибра щ выполнена диаметром, меньше нижнего предельного размера отверстия кольца, коническая часть — расходящейся, а насос— вакуумным.

Совмещение операций центрирования, зажима и измерения повышает производнтель
