Устройство для контроля утечек газа

Устройство для контроля утечек газа

Иллюстрации

Показать все

Реферат

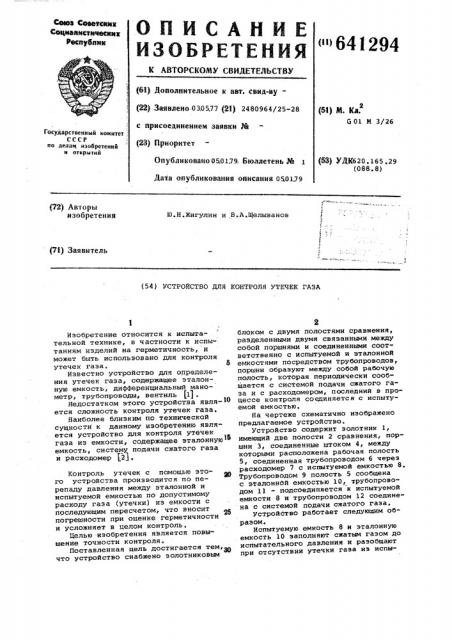

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свил-ву— (22) Заявлено 030577 (21) 2480964/25-28 пп641294 (51) M. Кл.

5 01 М 3/26 с присоединением заявки Ю

Государственный комитет;

СССР по делащ изобретений н открытий (23) Приоритет (53} УДК620.165.29 (088.8) Опубликовано 050179. Бюллетень ¹ 1

Дата опубликования описания 050179 (72) Авторы изобретения

Ю.Н.Жигулин и В.Л.Щелыванов (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ УТЕЧЕК 1АВА

Изобретение относится к испытательной технике, в частности к испы" таниям изделий на герметичность, и может быть использовано для контроля утечек газа.

Известно устройство для определения утечек газа, содержащее эталонную емкость, дифФеренциальный манометр, трубопроводы, вентиль (lj .

Недостатком этого устройства явля-®0 ется сложность контроля утечек газа.

Наиболее близким по технической сущности к данному изобретению является устройство для контроля утечек газа иэ емкости, содержащее эталонную

)6 емкость, систему подачи сжатого газа и расходомер (21.

Контроль утечек с помощью этого устройства производится по перепаду давления между эталонной и испытуемой емкостью по допустимому расходу газа (утечки) иэ емкости с последующим пересчетом, что вносит погрешности при оценке герметичности и усложняет в целом контроль.

Целью изобретения является повышение точности контроля.

Поставленная цель достигается тем, что устройство снабжено эолотниковым

2 блоком с двумя полостями сравнения, разделенными двумя связанными между собой поршнями и соединенными соответственно с испытуемой и эталонной емкостями посредством трубопроводов, поршни образуют между собой рабочую полость, которая периодически сообщается с системой подачи сжатого газа и с расходомером, последний в процессе контроля соединяется с испытуемой емкостью.

На чертеже схематично изображено предлагаемое устройство.

Устройство содержит золотник 1, имеющий две полости 2 сравнения, поршни 3, соединенные штоком 4, между которыми расположена рабочая полость

5 соединенная трубопроводом 6 через расходомер 7 с испытуемой емкостью т

Трубопроводом 9 полость 5 сообщена с эталоннОй емкостью 10, трубопроводом 11 — подсоединяется к испытуемой емкости 8 и трубопроводом 12 соединена с системой подачи сжатого газа.

УстройОтво работает следующим образом.

Испытуемую емкость 8 и эталонную емкость 10 заполняют сжатым газом до испытательного давления и разобщают при отсутствии утечки газа из испы1294

ФорМула изобретения

Составитель

Редактор А.Мурадян Техред З.фанта Корректор Е.Папп

Тираж 1089 . Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Заказ 7497/36 филиал ППП Патент, г. Ужгород, ул. Проектная, 4

3 64 туемой емкости 8,, имеет место равенство давлений в емкостях 8 и 10, и поршень 3 золотника 1 перекрывает связь трубопровода 11 подачи сжатого газа с трубопроводом 6 и расходомером 7. При утечке газа из испытуемой емкости 8 возникает перепад давлений между емкостями 8 и 10, который передается в полости 2, и поршни 3 перемещаются влево, а сжатый гаэ из трубопровода ll через рабочую полость

5 золотника 1 подается по трубопроводу 6 через расходомер 7 в испытуемую емкость 8. Производится надцув испытуемой емкости 8 до ьиравнивания давления в испытуемой 8 и эталонной 10 емкостях. При равенстве давления в испытуемой 8 и эталонной 10 емкостях поршни 3 золотника 1 перемещаются вправо и разобщают систему наддува с испытуемой емкостью 8.

Замеренный с помощью расходсмера

7 расход газа сравнивают с допустимым и судят о герметичности испытуемой емкости.

Зкономический эффект от устройства может быть получен за счет упрощения контроля утечек газа.

Устройство для контроля утечек газа из емкости, содержащее эталонную емкость, систему подачи сжатого газа и расходомер, о т л и ч а ю—

5 щ е е с я тем, что с целью повыУ I шения точности контроля, оно снабжено эолотниковым блоком с двумя полостями сравнения, разделенными двумя связанными между собой поршнями и соединяемыми,соответственно с испытуемой и эталонной емкостями посредством трубопроводов, поршни образуют между собой рабочую полость, которая периодически сообщается с системой подачи сжатого газа и рас15 ходомером, последний в процессе контроля соединяется с испытуемой емкостью, Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР

9 458728, кл. G 01 М 3/26, 1974.

2. Измерительная техника, 25 19?5 9 8, с. 62.
