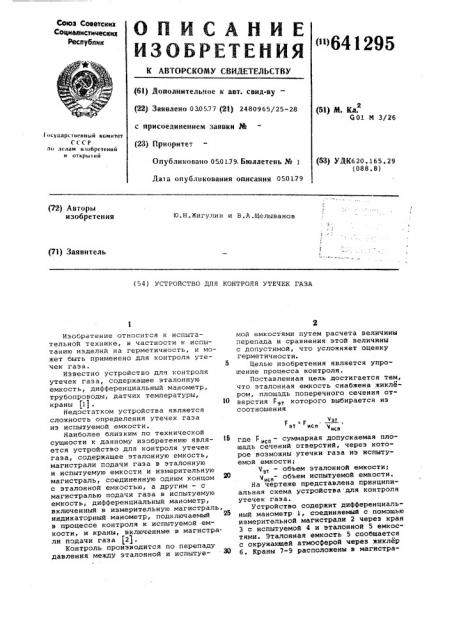

Изобретение относится к испытательной технике, в частнос-и к испытанию изделий на герметичность, и может быть применено для контроля утечек газа. 5

Известно устройство для контроля утечек газа, содержащее эталонную емкость, дифференциальный манометр, трубопроводы, датчик температуры, краны (1) .

Недостатком устройства является сложность определения утечек газа из испытуемой емкости.

Наиболее близким по технической сущности к данному изобретению явля- )Ь ется устройство для контроля утечек газа, содержащее эталонную емкость, магистрали подачи газа в эталонную и испытуемую емкости и измерительную магистраль, соединенную одним концом

20 с эталонной емкостью, а другим — с магистралью подачи газа в испытуемую емкость, дифференциальный манометр, включенный в измерительную магистраль, индикаторный манометр, подключаемый

25 в процессе контроля к испытуемой емкости, и краны, включенные в магистрали подачи газа (2j.

Контроль производится по перепаду давления между эталонной и испытуе- 30 мой емкостями путем расчета величины перепада и сравнения этой величины с допустимой, что усложняет оценку герметичности.

Целью изобретения является упрогение процесса контроля.

Поставленная цель достигается тем, ° что эталонная емкость снабжена жиклером, площадь поперечного сечения отверстия F T которого выбирается из соотношения

Чэт зт исп исп где F — суммарная допускаемая плоисп щадь сечений отверстий, через которое возможны утечки газа из испытуемой емкости;

Ч вЂ” объем эталонной емкости; зт

Ч вЂ” объем испытуемой емкости. исп

На чертеже представлена принципиальная схема устройства для контроля утечек газа.

Устройство содержит дифференциальный манометр 1, соединяемый с помощью измерительной магистрали 2 через кран

Э с испытуемой 4 и эталонной 5 емкостями. Эталонная емкость 5 сообщается с окружающей атмосферой через жиклер

6. Краны 7-9 расположены в магистра1295

F e р 137 эт исn ч иск

Формула изобретения

РВх

Составитель A.Ãåðàñüêèí

Техред 3.Фанта

Корректор Е.Папп

Редактор A.Ìóðàäÿí

Тираж 1089 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Заказ 7497/36

Филиал ППП Патент, r.Óæãîðîä, ул.Проектная,4

3 64 лях подачи испытательного газа и связывают магистрали 10 и 11 подачи сжатого газа в испытуемую и эталонную емкости. Индикаторный манометр 12 контролирует величину избыточного давления в емкостях 4 и 5.

Устройство работает следующим образом.

Испытательный гаэ подается при открытых кранах 7-9 в испытуемую 4 и эталонную 5 емкости. При достижении необходимого давления закрывают кран

8 и производят выдержку, необходимую для выравнивания давления в испытуемой 4 и эталонной 5 емкостях. После этого краны 7 и 9 закрывают, открывая кран 3, и к емкостям 4 и 5 подключают дифференциальный манометр 1.

Возникновение перепада давления в манометре 1 свидетельствует о недопустимых утечках газа из испытуемой емкости 4.

Устройство позволяет судить об утечках газа из испытуемой емкости по показанию дифференциального манометра без дополнительного расчета величины перепада давлений и тем самым получить экономический эффект.

Устройство для контроля утечек газа из емкости, содержащее эталонную емкооть, магистрали подачи газа .соответственно в эталонную и испытуемую емкости и измерительную магистраль, соединенную одним концом с эталонной емкостью, а другим — с магистралью подачи газа в испытуемую емкость, дифференциальный манометр, включенный в измерительную магистраль, индикаторный манометр, подключаемый в процессе контроля к испытуемой емкости, и краны, включенные в магистрали подачи газа, о т л и—

10 ч а ю щ е е с я тем, что, с целью упрощения процесса контроля, эталонная емкость выполнена с жиклером, площадь поперечного сечения отверстия которого выбирается из соотноше15 где Fи „- суммарная допускаемая площадь сечений отверстий, через которые возможны утечки газа из испытуемой емкости;

Ч вЂ” объем эталонной емкости;

Ч„ д- объем испытуемой емкости.

Источники информации, принятые во внимание при .экспертизе:

1. Авторское свидетельство СССР

9 458728., кл. G 01 М 3/26, 1974, 2. Измерительная техника, 1975, 9 8 с. 62-64.
