СССР

Класс 42k, 21

К 64134

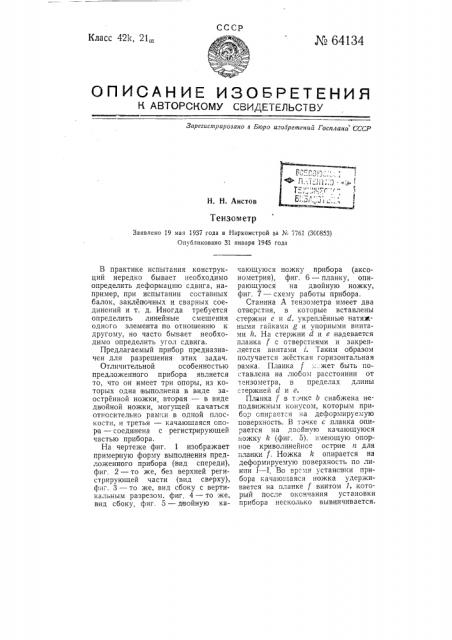

ОПИОАНИЕ ИЗОВРЕТЕНИя

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зарегистрировано в Бюро иео5ретений Госплана СССР

H. Н. Аистов

Теизометр

Заявлено 19 мая 1937 года в Наркомстрой за Ле 7761 (3СС853) Опубликовано 31 января 1945 года

В практике испытания конструкций нередко бывает необходимо определить деформацию сдвига, например, при испытании составных балок, заклепочных и сварных соединений и т. д. Иногда требуется определить линейные смешения одного элемента по отношению к другому, но часто бывает необходимо определить угол сдвига.

Предлагаемый прибор предназначен для разрешения этих задач.

Отличительной особенностью предложенного прибора является то, что он имеет три опоры, из которых одна выполнена в виде заостренной ножки, вторая — в виде двойной ножки, могущей качаться относительно рамки в одной плоскости, и третья — качаюшаяся опора — соединена с регистрируюшей частью прибора.

На чертеже фиг. 1 изображает примерную форму выполнения предложенного прибора (вид спереди), фиг. 2 — то же, без верхней регистрирующей части (вид сверху), фпг. 3 — то же, вид сбоку с вертикальным разрезом, фиг. 4 — то же, вид сбоку, фиг. 5 — двойную качаюшуюся ножку прибора (аксонометрия), фиг. 6 — планку, опирающуюся на двойную ножку, фиг. 7 схему работы прибора.

Станина А тензометра имеет два отверстия, в которые вставлены стержни е и d, укрепленные натяжными гайками g и упорными винтами h. На стержни d и е надевается планка f с отверстиями и закрепляется винтами i. Таким образом получается жесткая горизонтальная рамка. Планка f:,;:æåò быть поставлена на любом расстоянии от тензометра, в пределах длины стержней d и е.

Планка 1 в т*чке b снабжена неподвижным конусом, которым прибор опирается на деформируемую поверхность. В точке с планка опирается на двойную качающуюся йожку /г (фиг. 5). имеюшую опорное криволинейное острие rz для планки f. Ножка 1г опирается на деформируемую поверхность по линии 1 — 1. Во время устансвки прибора качаюшаяся ножка удерживается на планке f винтом 1, который после окончания установки прибора несколько вывинчивается.

¹ 64134

В точке а прибор опирается на деформируемую поверхность поворотной призмой с пером, действующим на регистрирующую часть прибора.

Таким образом прибор опирается на деформируемую поверхность исследуемого Объекта в трех точках а, b и с и прижимается к последнему с помощью струбцинки через отверстие на стержне е.

Острие и очерчено по дуге окружности с центром на линии

I — I и входит в канавку т планки.

При деформации от сдвига точка а переместится в точку а (фиг. 7) и тангенс угла сдвига—

Ьо

1т = —., где М вЂ” измеряется прио способлением, описанным в авторском свидетельстве № 34797 того же автора и состоящим из призмы с пером, микрометрического винта и диска с делениями; момент соприкасания острия винта с пером регистрируется сигнальной лампочкой, звонком, зуммером или другим аналогичным приспособлением. Измерительная часть в данном случае может быть и другого типа.

Благодаря наличию двойной поворотной ножки А, установленной в точке с, волокно b — с может беспрепятственно изменять свою длину, вызывая при этом лишь поворот ножки /г около линии 1 — 1; планка f останется в этом случае горизонтальной, так как опорное острие и имеет центр кривизны на линии 1 — 1.

Перемещение точки с прибора в направлении окружности, очерченной из точки b, невозможно, так как планка f сопряжена с острием п двойной ножки при помощи канавок и создает неподв и жность прибора в указанном направлении

Из сказанного видно, что прибор дает возможность регистрировать перемещение точки а по отношению волокна Ь вЂ” с, определяя тем самым деформацию сдвига. Никакие другие деформации поверхности исследуемого объекта не отражаются на показаниях прибора.

Планку f прибора можно помещать как с левой, так и с правой стороны тензометра, вставиз стержни d и е в станину тензометра с противоположной стороны.

Предмет изобретения

Прибор для определения деформаций сдвига, отличающийся тем, что он имеет три опоры, из которых одна — b выполнена в виде заостренной ножки, жестко укрепленной на рамке прибора, вторая — с — в виде двойной ножки, могущей качаться относительно рамки в одной плоскости, и третья — качающаяся опора а — соединена с регистрирующей частью прибора.

24 64)34

Фиг. У

Фиг. 6
