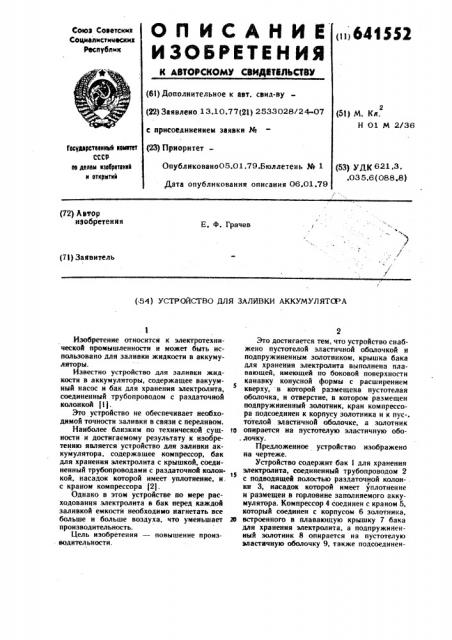

О 11 И С А Н И Е (и)641И2

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДФТВЛЬСТВУ

Союз Советских

Социалистических

Республик (61)Дополнительное к авт. свил-ву (22) Заявлено 13.10.77(21) 2533028/24-07 г (51) И. Кл.

Н 01 И 2136 е присоединением заявки М (23) Приоритет—

ГвсударетвеиимЯ камитет

СССР аа дахам изабретаниЯ и аткрытий

Опубликовано05.01.79.Бюллетень % 1

Дата опубликования описания 06.01.79 рЗ) уды 621.3. .03 5,6 (088.8) (72) Автор изобретения

Е. Ф. Грачев (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ЗАЛИВКИ АККУМУЛЯТСРА

Изобретение относится к электротехнической промышленности и может быть использовано для заливки жидкости в аккумуляторы.

Известно устройство для заливки жидкости в аккумуляторы, содержащее вакуумный насос и бак для хранения электролита, соединенный трубопроводом с раздаточной колонкой 11).

Это устройство не обеспечивает необходимой точности заливки в связи с переливом.

Наиболее близким по технической сущности и достигаемому результату к изобретению является устройство для заливки аккумулятора, содержащее компрессор, бак для хранения электролита с крышкой, соединенный трубопроводами с раздаточной колонкой, насадок которой имеет уплотнение, и. с краном компрессора 12).

Однако в этом устройстве по мере расходования электролита в бак перед каждой заливкой емкости необходимо нагнетать все больше и больше воздуха, что уменьшает производительность.

Цель изобретения — повышение производнтел ьиости.

Это достигается тем, что устройство снабжено пустотелой эластичной оболочкой и подпружиненным золотником, крышка бака для хранения электролита выполнена плавающей, имеющей по боковой поверхности канавку конусной формы с расширением кверху, в которой размещена пустотелая ободочка, и отверстие, в котором размещен подпружиненный золотник, кран компрессора подсоединен к корпусу золотника и к пус-. тотелой эластичной оболочке, а золотник

<0 опирается на пустотелую эластичную обо. лочку.

Предложенное устройство изображено на чертеже.

Устройство содержит бак для хранения электролита, соединенный трубопроводом 2 с подводящей полостью раздаточной колон- . ки 3, насадок которой имеет уплотнение и размещен в горловине заполняемого аккумулятора. Комнрессор 4 соединен с краном 5, который соединен с корпусом 6 золотника, 26 встроенного в плавающую крышку 7 бака для хранения электролита, а подпружиненный золотник 8 опирается на пустотелую эластичную оболочку 9, также подсоединен64!552

Формула изобретения

» с

»»

Ц!!!!ЯЦИ За ла 7530/50 Тираж 923 Подиисиаа

Фииал I !IF с П ат=ит,;-. У::и .-оро», ул. Проект н 3R 4 ную к крану 5 и улбткенную в круговую канавку )О крышки, имеюшую в сечении коиусную форму с расширением кверху.

При установке крана в рабочее положение КОмпрессор 4 нагнетает воздух а пусготелую эластичную ОбОлОчку 9, раздувая ее.

8 результате Этого между плавающей на поверхиогтн электролита крдшкой H cq еч ками 63KB сОздается надежное уплОтнение, после чего стенка оболочки воздействует

83 золотник 8 и, преодолевая сопротивление его пружины, перемещает 30JIGTHHK до соападеиия Отверстий.золотника 8 8 Kopilgca 6.

Затем воздух от компрессора поступает в бак 1, создавая там давление, под дейстВием которого KpLJIK3 приподнимается и I 5 заклиннвает оболо гку 9, зажимая ее между конусной поверхноссть о крь шки 7 и Стенкой бака ), 3 электролит 80cpaglcYBGM трубопровОДЯ 2 поступает в пОдвОдящ»уIG пОлость

KGJI08KN Э и посредством насадки заполняет аккумулятор. KGJIGHK3 3 должна бйть IIJIOTHG чрижата уплотнением HacartKG к залитой горловине аккумулятора. При достижении электполятом требуемогО урОвия Ч излишки

ПОСРЕДСТВОМ ОТВОДЯЩЕН ПОЛОСТИ КОЛОНКИ ПОСТуПЯЮТ В ба К ДЛя ИЗЛИШКОВ, ЭЯПОЛНЕНИЕ 2 т аккумулятора закончено. !ереключают кран 5, при этом компрессор и нолостн бака сообщаются е 3TIIGcAepoA Boar yx вщходнт из бака и Бз ОбОАОчки 9, крышка 7 и "д

ДЕйСтВНЕМ ВЕСЯ РаСКЛИНИВаЕтСЯ H ОПт СКЯЕТСЯ на поверхность элентролитя, золотник g под

30 действием своей пружинь! Возвращается B исходное полоткение, певекрывая о г верста е горпус 6 зо чотника KOJIGHI у, не в » гт ня очередной яккумулятотт и Заполнение ег производится в пред<ней последователь.IOOTH.

9 связи с гем ITG Kpidш -;a бакa t: ю-0 д залиВкой постоянно 81ходнтся на поверхпо„ тн электролита, производительность установки с его расходованием не уменьшается.

Г)рнменение эаклннивающего уплотнения в сочетании с золотником, исключающим подачу воздуха в полость бака 1 при отсутствии давления в Оболочку 9, позволяет не ограничивать предельное давление коми рессОра. !!редложенное устройство позволяет повысить производительность в несколько раэ по сравнению с прототипом.

Устройство для заливки аккумулятора, содержащее компрессор, бак для хранения электролита с кришкой, соединенный трубопроводами с раздаточной колонкой, насадок которой имеет унлотненне, и с краном компрессора, отличающееся тем, что, с целью повышения производительности, устройство снабжено, пустотелой эластичной оболочкой

H подпружиненным эолОтником, KpbIIHK3 áaкя для хранения электролита выполнена плавающей, имеет 80 боковой поверхности канавку конусной формц с расширением квер"=у, B которой размещена пустотелая эластичная Оболочка,, и отверстие, в котором размещен подпружиненный золотник, кран компрессора подсоединен к корпусу золотника и к пустотелой эластичной оболочке, а золотник опирается на пустотелую эластичную оболочку.

Источники информации, принятые во внимание при экспертизе:

1, !!Ятент I IOA № .2771!Î1, кл. 141-57, ! 956.

2. Аккумуляторные батареи г!ИМАТ, М., с, )966, с. )9.
