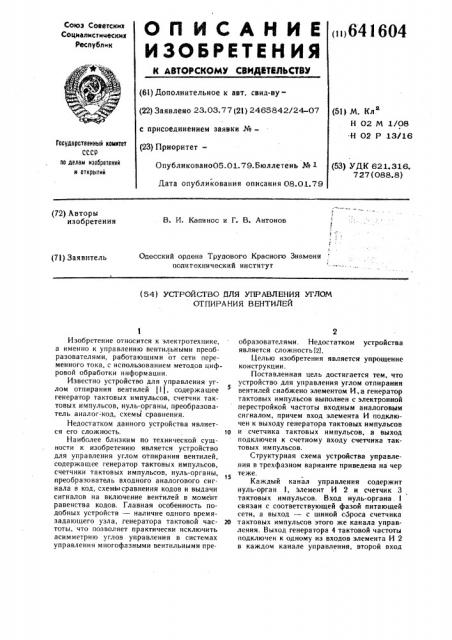

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДВТВЛЬСТВУ

Союз Советских

Социалистических

Республик iii641604 (6l) Дополнительное к авт. свид-ву(22) Заявлено 23.03.77 (21) 2465842/24-07 с присоединением заявки №вЂ” (23) Приоритет—

Опубликовано05.01.79.Бюллетень № 1

Дата опубликования описания 08.01.79 (51) М. Кл

Н 02 М 1/08

Н 02 P 13/16

Государственный комитет

СССР оо делам изобретений н открытий (53) УДК 621.316.

727 (088.8) (T2) Авторы изобретения

В. И. Капинос и Г. В. Антонов

Одесский ордена Трудового Красногиз Знамени политехнический институт (71) Заявитель (54) УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ УГЛОМ

ОТПИРАНИЯ ВЕНТИЛЕЙ

Изобретение относится к электротехнике, а именно к управлению вентильными преоб\ разователями, работающими от сети переменного тока, с использованием методов цифровой обработки информации.

Известно устройство для управления углом отпирания вентилей (! j, содержащее генератор тактовых импульсов, счетчик тактовых импульсов, нуль-органы, преобразователь аналог-код, схемы сравнения.

Недостатком данного устройства является его сложность.

Наиболее близким по технической сущности к изобретению является устройство для управления углом отпирания вентилей, содержащее генератор тактовых импульсов, счетчики тактовых импульсов, нуль-органы, преобразователь входного аналогового сигнала в код, схемысравнения кодов и выдачи сигналов на включение вентилей в момент равенства кодов. Главная особенность подобных устройств — наличие одного времязадающего узла, генератора тактовой частоты, что позволяет практически исключить асимметрию углов управления в системах управления многофазными вентильными пре2 образователями. Недостатком устройства является сложность f21.

Целью изобретения является упрощение конструкции.

Поставленная цель достигается тем, что устройство для управления углом отпирания

5 вентилеи снабжено элементом И,а генератор тактовых импульсов выполнен с электронной перестройкой частоты входным аналоговым сигналом, причем вход элемента И подключен к выходу генератора тактовых импульсов

1о и счетчика тактовых импульсов, а выход подключен к счетному входу счетчика тактовых импульсов.

Структурная схема устройства управления в трехфазном варианте приведена на чер те же.

Каждый канал управления содержит нуль-орган I, элемент И 2 и счетчик 3 тактовых импульсов. Вход нуль-органа . I связан с соответствующей фазой питающей сети, а выход — с шиной сброса счетчика

20 тактовых импульсов этого же канала управления. Выход генератора 4 тактовой частоты подключен к одному из входов элемента И 2 в каждом канале управления, второй вход элемента И 2 подключен к выходу соответствующего счетчика тактовых импульсов 3, выход элемента И 2 соединен со счетным входом счетчика 3 того же канала управления. На вход генератора 4 подается аналоговый сигнал управления.

При достижении напряжением какой-либо фазы питающей сети нулевого значения нуль-орган 1 соответствующего канала уп=. равления выдает импульс, поступающий на шину сброса и устанавливающий счетчик 3 в исходное состояние, при этом с выхода счетчика 3 на один из входов элемента И 2 подается сигнал, разрешающий прохождение тактовых импульсов со счетного входа счетчика 3, Счетчик 3 начинает суммировать эти имульсы, у7 при заполнении счетчика выдается сигнал на включение соответствующего вентиля и одновременно снимается сигнал, разрешающий прохождение тактовых импульсов на счетный вход счетчика, Через полпериода напряжения питающей сети весь цикл повторяется снова. Остальные каналы управления работают анаЛогично.

Ошибка в отсчете угла управления, связанная с дискретностью работы счетчика, зависит от емкости счетчика и может быть задана пренебрежимо малой.

Формула изобретения

Устройство для управления углом отпирания вентилей, содержащее генератор тактовых импульсов, счетчик тактовых импульсов и нуль-орган, выход которого подключен к шине сброса счетчика тактовых импульсов, отличающееся тем, что, с целью упрощения, оно снабжено элементом И, а генератор тактовых импульсов выполнен с электронной перестройкой частоты входным аналоговым сигналом, причем вход элемента И подключен к выходу генератора тактовых импульсов и счетчика тактовых импульсов, а выход подключен к счетному входу счетчика таКтовых импульсов.

Источники информации, приня.ые во внимание при экспертизе:

1. Авторское свидетельство СССР № 374691, кл, Н 02 К 13/16, 1969.

2. Авторское свидетельство СССР № 465704, кл. Н 02 Р 13/16 1971
