Кольцевой емкостной пневмоэлектрический генератор

Кольцевой емкостной пневмоэлектрический генератор

Иллюстрации

Показать все

Реферат

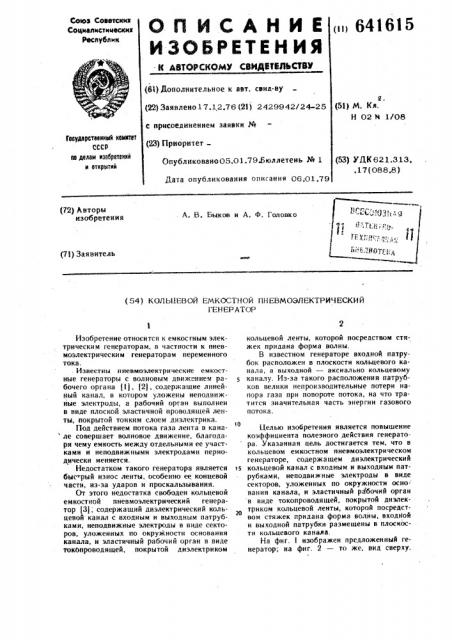

ОП ИСАНИЕ 641615

ИЗОБРЕТЕНИЯ

- Й АВТОРСКОМУ СВИД6ТЮЛЬСТВУ

Союз Советсинк

Сециалистицеооа

Рвспубпки (6)) Дополнительное к авт. свид-ву (22) Заявлено 17.12.76 (21) 2429942/24-25 с присоединением заявки № (23) Приоритет

Опубликовано05.01.79.Бюллетень № 1

Дата опубликования описания 06.01.79 (53) И. Кл.

Н 02 N 1/08

ГевударатаеаиФ каматет

СССР аа делан азабретеиий н аткрмтна (53) УД,К 621.313.. 17 (088.8 ) (72} Авторы изобретения

А. В. Быков н А. Ф. Головко (71) Заявитель (54) KOfIbHFBOA ЕМКОСТНОЙ ПНЕВМОЭЛЕКТРИЧЕСКИЙ

ГЕН ЕР АТОР

Изобретение относится к емкосгным электрическим генераторам, в частности к пневмоэлектрическим генераторам переменного тока. . Известны нневмоэнектрическне емкостные генераторы с волновым движением рабочего органа () j, (2), содержащие линейный канал, в котором уложены неподвижные электроды, а рабочий орган выполнен в виде плоской эластичной проводящей ленты, покрытой тонким слоем диэлектрика.

Под действием потока газа лента в кана ле совершает волновое движение, благодаря чему емкость между отдельными ее участками и неподвижными электродами периодически меняется.

Недостатком такого генератора является быс рый износ ленты, особенно ее концевой части, из-за ударов и проскальзывания.

От этого недостатка свободен кольцевой емкостной пневмоэлектрический генератор (З ; содержащий диэлектрический кольцевой канал с входным и выходным патрубками, неподвижные электроды в виде секторов, уложенных по окружности основания канала, и эластичный рабочий орган в виде токопроводящей, покрытой диэлектриком кольцевой ленты, которой посредством стяжек придана форма волны.

В известном генераторе входной патрубок расположен в плоскости кольцевого канала, а выходной — аксиально кольцевому каналу. Из-за такого расположения патрубков велики непроизводительные потери напора газа при повороте потока, на что тратится значительная часть энергии газового потока.!

О

Целью изобретения является повышение коэффициента полезного действия генератора. Указанная цель достигается тем, что в кольцевом ем костном пневмоэлектрическом генераторе, содержащем диэлектрический кольцевой канал с входным и выходным патрубкам и, неподвн ж ные электроды в виде секторов, уложенных по окружности основания канала, н эластичный рабочий орган в виде токопроводящей, покрытой диэлектриком кольцевой ленты, которой посредством стяжек придана форма волны, входной и выходной патрубки размещены в плоскости кольцевого канала.

На фнг. I изображен предложенный генератор; на фиг. 2 — то же, вид сверху.

6416!5

7 а

2,у стиг.!

Фиг. 2. Составитель Б. Баев

Текред О. Луговая Корректор А. Кравченко

Тираж 856 Подписное

Редактор Н. Вирко

Заказ 75З6 54

ИИИИПИ Государственного комитета СССР по делам изобретений н открытий

I 13035, Москва, Ж-35, Раутнскан наб., д. 4/5

Филиал ППП <Патент>, r. Уткгород, ул. Проектная, 4

Корпус 1 генератора имеет входные 2 и выходные 3 патрубки, неподвижные электроды 4, уложенные по окружности оснований кольцевых каналов 5. Внутри каналов помещается рабочий орган 6 в виде кольцевых эластичных изолированных лент, которым стяжки 7 придают волнообразную по окружности форму. Неподвижные электроды покрыты слоем механически прочного диэлектрика 8. Кольцевые ленты могут свободно перемещаться в поперечном направлении.

Генератор работает следующим образом.

При поступлении рабочего газа через патрубки 2 в кольцевые каналы 5 кольцевые эластичные ленты б совершают бегущеволновое движение, обкатываясь в окружном направлении но основаниям кольцевых каналов 5.. В результате емкОсти между неподвижными электродами 4 и лентами 6 периодически изменяются. При наличии разности потенциалов между лентами двух смежных каналов, создаваемой источником возбуждения, на неподвижных электродах 4 электростатйческнм путем индуцируются периодически изменяющиеся потенциалы, Разность потенциалов между электродами подводится к нагрузке.

В результате размещении газоподводящнх н газоотводящих патрубков в одной плоскости уменьшаются непроизводительные затраты энергии на поворот и готерю потока.

Генератор может найти применение в сочетании с прямоточными реактивными двигателямн в тепловых электростанциях для

5 преобразования тепловой энергии в электрическую, в электросиловых установках для преобразования энергии потока газа в электроэнергию и т.д.

tO Формула изобретения

Кольцевой емкостной пневмоэлектрический генератор, содержащий диэлектрический кольцевой канал со входным и выходным патрубками, неподвижные электроды в виде секторов, уложенных по окружности ос. нования канала, и эластичный рабочий орган в виде токопроводящей, покрытой диэлектриком кольцевой ленты, которой посредством стяжек придана форма волны, отличающийся тем, что, с целью повышения

КПД генератора, входной и выходной патрубки размещены в плоскости кольцевогоканала, Источники информации, принятые во внимание при экспертизе:

Г

1. Авторское свидетельство СССР № 262243, Мкл.з H О2 К 35/06, 1970.

2. Авторское свидетельство СССР

¹ }g22fg, Мкл,> Н Q2 Я f IQ{)

3. Заявка № 24Б412/24-25, Якл.г Н 02 И l/08, Щ.(0,76, по которой принято решение о выдаче авторского сапдетельства.
