Реферат

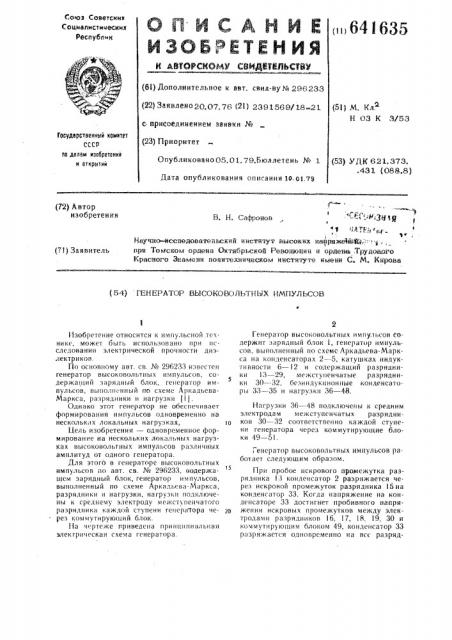

Сооэ Советских

Социалистических

Республик ()641635 (61) Дополнительное к авт. свил-ну№ 296233 (22) заявлено 20.07.76 121) 2391569/18-21 с присоединением заявки № (23) Приоритет

Опубликовано 05.01.79.Бюллетень И 1

Дата опубликования описания 1î.от.7Э (51) М. Кл.

Н 03 К 3/53

Государственный комитет

СССР ле делам изобретений и аткрьиий (53) УДК 621,373. .431 (088.8) т ф < л.

В. Н. Сафронов " . :Зов

,,етт:;, i, 1

Научно-исспедоватепьский институт высоких напряжеФЙВ ;:--. -.; пря Томском ордена Октябры:кой Ревотоция и ордена, .Трудового

Красно о Знамени попнтехническом HHGTH e имени С. М. Кирова (72) Автор изобретения (71) Заявитель (54) ГЕНЕРАТОР ВЫСОКОВОЛЬТНЫХ ИМПУЛЬСОВ

Изобретение относится к импульсной.технике, может быть использовано при исслеловании электрической прочности диэлектриков.

По основному авт. св. № 296233 известен генератор высоковольтных импульсов, содержащий зарядный блок, генератор импульсов, выполи нный по схеме АркальеваМаркса, разрядники и нагрузки 11).

Однако этот генератор не обеспечивает формирования импульсов одновременно на нескольких локальных нагрузках, Цель изобретения — одновременное формирование на нескольких локальных нагрузках высоковольтных импульсов различных амплитуд от одного генератора.

Для этого в генераторе высоковольтных импульсов по авт. св. № 296233, оодержащем зарядный блок, генератор импульсов, выполненный по схеме Аркальена-Маркса, разрядники и нагрузки, нагрузки подключены к среднему электроду межступенчатого разрядника кажлой ступени генератора через коммутирующий блок.

На чертеже приведена принципиальная электрическая схема генератора.

Генератор высоковольтных импульсов содержит зарядный блок i, генератор импульсов, выполненный по схеме Аркадьева-Маркса на конденсаторах 2 — 5, катушках инлуктивности 6 — 12 и солержащий разрялни5 ки 13 — 29, межступенчатые разрядники 30 — -32., безннлукпионные конденсаторы 33 — 35 и нагрузки 36 — 48.

Нагрузки 36 — 48 подключены к средним электродам межступенчатых разрядников 30 — 32 соответственно каждой ступени генератора через коммутирующие блоки 49 — 51.

"енератор высоковольтных импульсов работает следующим образом.

При пробое искрового промежутка разрядника !3 конленсатор 2 разряжается через искровой промежуток разрядника 15 на конденсатор 33. Когда напряжение на конлснсаторе 33 достигнет пробивного напряжения искровых промежутков между электродами разрядников 16, 17, 18, 19, ЗО и коммутирующим блси<ом 49, конденсатор 33 разряжается одновременно на всс разряд64! 6, 3;) Составитель К). Еркин

Редактор Б. Федо1ов Техред О. Дуговая Корректор A. Кравченко

Заказ 754 I /55 Тираж 4053 Подписное

ШМИИПИ Государственного коиите1а СС(Р по делач изобретений и открытий!! ЗОЗ5, Москва, Ж-35, Раушская наб. д 4. 5

Филиал ППП «Патент», г. Ужгород, ул. Проек» иая. 4 ники. При этом на нагрузках 36 — 39 появляются высоковольтные импульсы напряжения, равного удвоенному значению напряжения зарядного блока 1. Искровой промежуток разрядника 20 пробивается с малым временем срабатывания из-за большого перенапряжения на нем. Заряжаемый при этом конденсатор 34 разряжается одновременно через искровые промежутки между электродами разрядников 21, 22, 23, 24, 31, и на локальных нагрузках 40 — 43 формируются высоковольтные импульсы напряжения, равного ушестеренному значению напряжения зарядного блока 1.

Форм уло изобретения

Генератор высоковольтных импульсов по авт. св. № 296233, отличагощийея тем, что, с целью одноврсменного формирования на локальных нагрузках высоковольтных импулЬсон различных амплитуд от одного геператора, нагрузки подключены к среднему электроду межступепчатого разрядника каждой ступни генератора через коммутирующие блоки.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 296233, Н 03 К 3/25, 20.09.69.
