Устройство для питания синхронной системы логических элементов на тиристорах

Устройство для питания синхронной системы логических элементов на тиристорах

Иллюстрации

Показать все

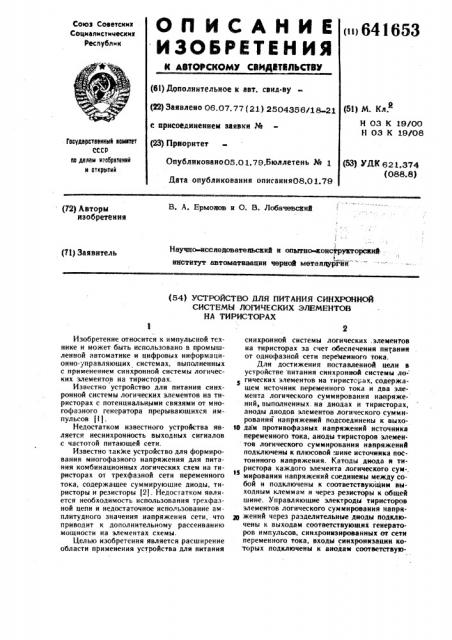

Реферат



64165 1 щих диодов элементов логического суммирования напряжений, а источник переменного тока выполнен, например, на трансформаторе со средней точкой вторичной обмотки, которая подсоединена к общеи шине.

На фиг. I прг;ставлена принципиальная схема устройства для питания синхронной системы логических элементов на тиристорах.

Аноды диодов 1 (2) элементов логического суммирования напряжений подсоединены к выходам противофазных напряжений источника переменного тока 3, а аноды тиристоров 4 (5) элементов логического суммирования напряжений — к плюсовой шине 6 источника постоянного напряжения. Катоды диода 1(2) и тиристора 4(5) каждого элемента логического суммирования напряжения соединены между собой и подключены к соответствующим выходны!!!! клеммам 7 и 8 и через резисторы 9 и 10 к общей шине I l.

Управляющие электроды тиристоров 4 и 5 элементов логического суммирования напряжений через разделительные диоды 12 и 13 подключены к выходам соответствующих генераторов импульсов 14 и 15,синхронизированных от сети переменного тока, входы синхронизации которых подключены к анодам соответствующих диодов и 2. Источник переменного тока выполнен, например, на трансформаторе 16 со средней точкой вторичной обмотки, которая подсоединена к общей шине 11.

На фиг. 2 представлена эпюра перекрывающихся во времени напряжений на выходных клеммах 7 и 8 соответственно.

Устройство работает следующим образом.

Потенциал выходной клеммы 7(8),определяется наибольшим из потенциалов, подаваемых через диод I (2) и тиристор 4(5).

Положительная полуволиа напряжения, подаваемого с обмотки трансформатора 16 через диод l(2),,значительно превышающая величину напряжения на шине 6, может выделиться на резисторе 9(10) только после того, как превысит постоянное напряжение, подаваемое через тирвстор 4(5) с шины 6.

Генератор импульсов 14(15) может позволить тиристору 4(5) открыться в любой момент отрицательной полуволны неремеиного напряжения, поступающего на его синхроиизирующий вход. Подбором режима добиваются отпирания тиристора в момент максимума отрицательной цолуволны синхронизиpук)!!ц гo н

Формула изобретения

1. Устройство для питания синхронной системы логических элементов на тиристорах, содержащее источник переменного тока и два элемента логического суммирования напряжений, выполненных на диодах и тиристорах,отличающееся тем, что, с целью расширения области применения устройства, аноды диодов элементов логического суммирования напряжений подсоединены к вы25 ходам противофазных напряжений источника переменного тока, аноды тиристоров элементов логического суммирования напряжений — к плюсовой шине источника постоянного напряжения; катоды диода и тиристора каждого элемента логического суммирования напряжений соединены между собой и подключены к соответствующим выходным клеммам и через резисторы к обшей шине; управляющие электроды тиристоров элементов логического суммирования иапряЗ женнй через разделительные диоды подключены к выходам соответствующих генераторов импульсов, синхронизированных от сети переменного тока, входы синхронизации которых подключены к анодам соответствующих диодов элементов логического сумми40 роваиия напряжений.

2. Устрсйство по и. l, отличающееся тем, что источник переменного тока выполнен, например, на трансформаторе со средней точкой вторичной обмотки, которая подсоединеиа к общей шине.

Источники информации, принятые во внимание при экспертизе: !. Авторское свидетельство СССР № 265!82, кл. Н 03 К 1/06, 06.07.69.

2. Авторское свидетельство СССР

¹ 2871!9, кл. Н 03 К 19/00, 17.03.69. рг
