Реферат



Союз Соввтских

Социалистических

Республик

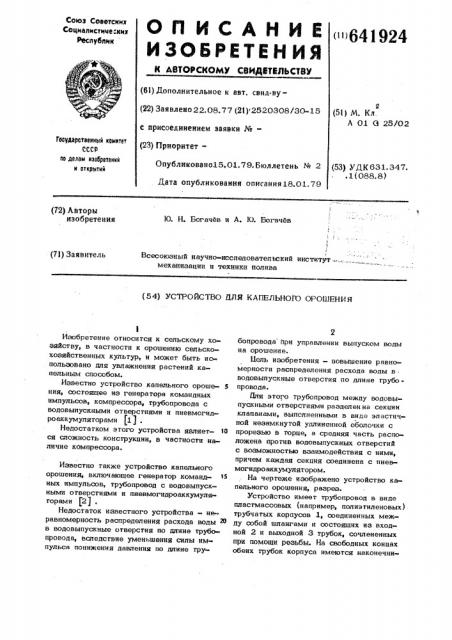

О П И С А Н И Е (iiigg>Q24

ИЗОБРЕТЕН ИЯ (61) Дополнительное к авт. свил-ву(22) Заявлено 22.08.77 (21) 2520308/30-15 с присоединением заявки №(23) ПриоритетОпубликовано15.01.79. Бюллетень ЛЬ 2

Дата опубликования описания18.01.79 (51} М. Кл.

А 01 (3 25/02

Гаеударстаенный кемнтет

СССР па делам нэайретеннй н открытнй рд) уды(631.347. . 1 (088.8} (72) Автори изобретения

Ю. H. Богачев и A. Ю. Богачев!

Всесоюзный научно-исследовательский институт .-. = механизации и техники полива (71) Заявитель (54) УСТРОЙСТВО ДЛЯ КАПЕЛЬНО10 ОРОШЕНИЯ

Изобретение относится к сельскому хозяйству, в частности к орошению сельскохозяйственных культур, и может быть использовано для увлажнения растений капельным способом.

Известно устройство капельного орошь- 5 ния, состоящее из генератора командных импульсов, компрессора, трубопровода с водовыпускными отверстиями и пневмогидроаккумуляторами (1 ) .

Недостатком этого устройства являет- 10 ся сложность конструкции, в частности наличие компрессора.

Известно также устройство капельного орошения, включающее генератор команд» ных импульсов, трубопровод с водовыцускными отверстиями и пневмогидроаккумуляторами (2) .

Недостаток известного устройства - не равномерность распределения расхода воды 2В в водовыпускные отверстия по длине грубопровода, вследствие уменьшения силы импульса понижения давления по длине тру2 бопровода при управлении выпуском волы на орошение.

Цель изобретения — повьпцение равномерности распределения расхода воды в водовыпускные отверстия по длине грубопровода.

Для этого трубопровод между водовыпускными отверстиями разделен на секции клапанами, выполненными в виде эластичной незамкнутой удлиненной оболочки с прорезью s т о рpц еe, а средняя часть расположена против водовыпускных отверстий с возможностью взаимодействия с ними, причем каждая секция соединена с пневмогидроаккумулятором.

На чертеже изображено устройство капельного орошения, разрез.

Устройство имеет трубопровод в виде пластмассовых (например, полиэтиленовых) трубчатых корпусов 1, соединенных между собой шлангами и состоящих из входной 2 и выходной 3 трубок, сочлененных при помощи резьбы. На свободных концах обеих трубок корпуса имеются наконечни641924 ки 4 для герметического соединения со шлангами. Выходная трубка 3 имеет в средней .части несколько выпускных отверстий 5, служащих для истечения воды для орошения. В стыковом сочленении входной 2 и выходной 3 трубок внутри корпуса вмонтирован клапан 6, выполненный в виде эластичной удлиненной незамк нутой оболочки с прорезью 7 в торце, де лящий трубопровод на секции. В средней }о цилиндрической части клапан 6 своей наружной поверхностып плотно прилегает к кромкам выпускных Отверстий 5. fhgpoпневмоаккумулятор 8 выполнен из полиэтилена в аиде тонкостенного баллона с вхОдной горловиной 9 которая ввинчива ется в резьбовое отверстие корпуса 1.

Устройство работает нри подаче воды в трубопровод под изменяющимся циклически давлением: длительное время заполне-2О ния (около 1-5 мин) цри давлении 1-4айя. и затем кратковременный импульс понижения давления (Около 2-5 с) — капельный импульс. При заполнении вода проходит во входную трубку 2 и внутрь клапана 6, растягивает manas и, раздвигая прорезь

7, проходит вдоль трубопровода и в гидропневмоаккумулятор 8, прижимая плотнее среднюю часть клапана к кромкам вы пускных отверстий 5, герметизирует внут»ЗО реннюю полость трубопровода и гидро«язв» моаккумулятора 8. Проходя далее вдоль трубопровода, вода аналогично взаимодействует с вторым, третьим и т.д. устрой ствами капельного Орошения. Вода свобоД- з

«о заполняет при этом гидропневмоаккумуляторы 8, сжимая находящийся в них воз

gyx, После заполнения всех гидропневмоаккумулаторов 8 ток Воды прекращается, равление по всей длине трубопровода станОВК тся ogs«BKOBbBvls и объем водыр Накоф пенной в гидропневмоаккумуляторах 8, также одинаков. Прорези при этом смыкаются. В таком состоянии гидропневмоаккумулятор 8 каждой секции трубопрово . аа оказывается отделенным от гидропнев-.

Моаккумуляторов других секций сомкнуты ми прорезями 7 клапана. При создании командного импульса давление понижается во внутренней полости оболочки клапана

6. При этом избыточное давление за клапаном плотно сжимает прорези 7 и сплю щивает Оболочку клапана 6ервой секции, отрывая ее от кромок выпускных отверотий 5. Через открывшиеся выпускные от верстия вода, накопленная в гидропневмо аккумуляторе, давлением сжатого в нем воздуха вытесняется наружу. За счет этого слива воды падает давление в гидропневмоаккумуляторе 8 и секции трубопро вода перед клапаном 6 следующей секции,. срабатывает следующее устройство и т.д.

Благодаря посекционному спиву воды

:из секций трубопровода 1 мощность им,пульса понижения давления, не затухая,,распространяется вдоль всего трубопровод

1да в виде гидродинамической волны.

Изоляция секций оросительного трубопровода между двумя клапанами 6 с сомкнутыми прорезями Обеспечивает истечение воды только из одного гидропневмоаккумулятора, т.е. обеспечивает равенство выдаваемых для орошения каждой секцией доз воды. Так обеспечивается равномерность раздачи воды, После Опорожнэния всех секций по данному командному сигналу давление в оросительной сети вноВь новы шается генератором командных импульсов в голове трубопровода, секции заполняют» сч водой, весь процесс работы циклически повторяется.

Формула изобретении

Устройство для канельного орошения, включающее генератор командных импуль» сов, трубопровод с водовыпускными отверс» тщми и пневмогидроаккумуляторами, о тл и ч а ю щ е е с я тем, что, с целью повышения равномерности распределения расхода воды s водовыпускные отверстия по длине трубопровода, трубопровод между водовыпускными отверстиями разделен на секции клапанами, выполненными в ви-.

ge эластичной незамкнутой удлиненной Обо почки с прорезью в торце, а средняя часть расположена против водовыпускных отвер» стпй с возможностью взаимодействия с ними, причем каждая секция соединена с аневмогидро аккумулятором.

Источники информации, принялв во внимание при экспертизе:

1. Патент CIA М 3762170 кл. 61-13, 1972.

2. Авторское свидетельство СО:Р

34 554844, кл. А Î1 5 25/02, 1978.

641924

Заказ 7622/2

Тнрвж ДЯ . Подииоиов

КНИИПИ Государственного комитета (ХХР по делам изобретений и открытий ЭОЭБр д досквар д@-Э5р Раушска@ иаб.э фидивд ППП, Пвгвиг, г. Ужгород, уп. Провигиви, 4

Составитель Д. сечихина

Редактор Н. Аристова Техред H. Анцрейчук Корректор Л. Василика
