Реферат

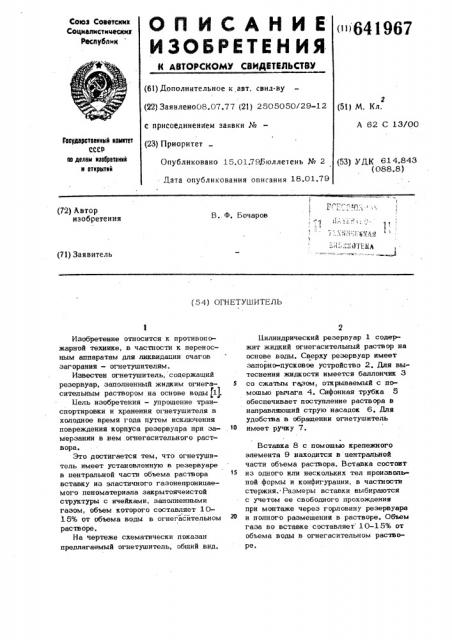

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

И ЛВтОРСКОМ СВИДВтЕЛЬСтВЮ

Союз Советсимя

Соцмалмстммесеа

Раслублнк

< >641967 (61) Дополнительное к авт. свил-ву

z (5l) М. Кл. (22) Заявлеио08.07.77 (21) 2505050/29-12

А 62 С 13/00 с присоединением эаявки № (23) Приоритет

Гввударствеииый ивметет

СССР

«в делам изееретеиий и етирмтий (53) УДК 614.84Э (088.8) Опубликовано 15.01,7Язюллетень № 2

Дата опубликования описания 18.01,79 (72) Автор иэобретения

В. Ф. Бочаров (71) Заявитель (54) ОГНЕТУШИТЕЛЬ

Изобретение относится к противопожарной технике, в частности к переносным аппаратам для ликвидации очагов загорания — огнетушителям.

Известен огнетушитель, содержащий резервуар, заполненный жидким огнега- 5 снтедьным раствором не основе воды (1).

1Leab изобретения — упрощение транспортировки и хранении огнетушителя в холодное время года путем исключения повреждения корпуса резервуара при замерзании в нем огнегасительного раствора.

Это достигается тем, что огнетушитель имеет установленную в резервуаре в центральной части объема раствора вставку из эластичного газонепроницаемого пеноматериала закрытоячеистой структуры с ячейками, заполненными газом, объем которого составляет 1015% от объема воды в огнегасйтельном растворе, На чертеже схематически показан предлагаемый огнетушитель, общий вид.

2 цилиндрический резервуар l содержит жидкий огнегасительный раствор на основе воды. Сверху резервуар имеет запорно-пусковое устройство 2. Для вытеснения жидкости имеется баллончик Э со сжатым газом, открываемый с помощью рычага 4. Сифонная трубка 5 обеспечивает поступление раствора в направляющий струю насадок 6. Для удобства в обращении огнетушитель имеет ручку 7.

Вставка 8 с помощью крепежного элемента 9 находится в центральной части объема раствора. Вставка состоит из одного или нескольких тел произволь ной формы и конфигурации, в частности стержни. Размеры вставки выбираются с учетом ее свободного прохождения при монтаже через горловину резервуара и полного размещения в растворе. Объем газа во вставке составляет 10-15% от объема воды в огнегасительном растворе.
