Валок листогибочной машины
Патент 642045
Авторы
Валок листогибочной машины
Иллюстрации
Реферат

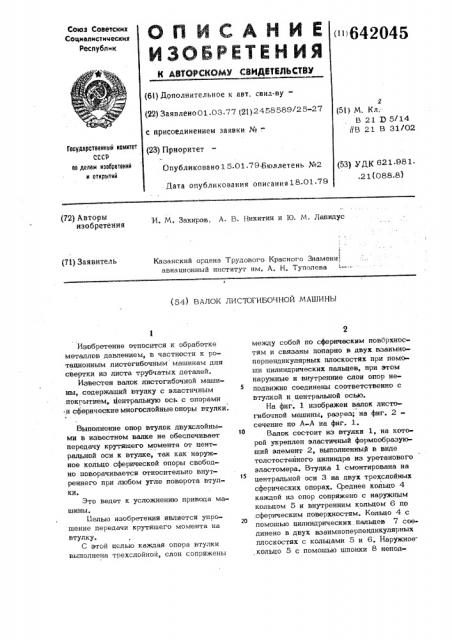

Союз Советских
Социалистических
Республик »642045 (61) Дополнительное к авт. свил-ву(22) Заявлено 01.03.77 (21) 2458589/25-27 с присоединением заявки ¹ -. г (5!) М, Кл.
B 21 Х) 5/14
«В 21 В 31/02
Гааударетвениый комитет
СССР по делам изобретений и открытий (23) Приоритет
Опубликовано15.01 79 Бюллетень №2 (53) ДК 62 1. 98 1. .2 1(088.8) Дата опубликования описания 18 01 79
И. М. Закиров, A. В. Никитин и Ю. М, Лапидус (72) Авторы изобретения!
Казанский ордена Трудового Красного Знамени:, авиационный институт им. А. Н. Туполева (71) Заявитель (54) ВАЛОК ЛИС ЮГИБОЧНОЙ МАШИНЫ
Изобретение относится к обработке металлов давлением, в частности к ротационным листогибочным машинам для свертки из листа трубчатых деталей.
Известен валок листогибочной машины, содержаший втулку с эластичным покрытием, т(ентральную ось с опорами и сферические многослойные опоры втулки.
Выполнение опор втулок двухслойными в известном валке не обеспечивает передачу крутяшего момента от центральной оси к втулке, так как наружное кольцо сферической опоры свободно поворачивается относительно внутреннего при любом угле поворота втулки.
Это ведет к усложнению привода машины.
Белью изобретения является упрошение передачи крутяшего момента на втулку.
С этой целью каждая опора втулки выполнена трехслойной, слои сопряжены между собой по сферическим поверхностям и связаны попарно в двух взаимноперпендикулярных плоскостях при помоши цилиндрических пальцев, при этом наружные и внутренние слои опор неподвижно соединены соответственно с втулкой и центральной осью.
На фиг. 1 изображен валок листогибочной машины, разрез; на фиг. 2сечение цо А-А на фиг. 1.
Валок состоит из втулки 1, на которой укреплен эластичный формообразуюший элемент 2, выполненный в виде толстостенного цилиндра нз уретанового эластомера. Втулка 1 смонтирована на
15 центральной оси 3 на двух трехслойных сферических опорах. С беднее кольцо 4 каждой из опор сопряжено с наружным кольцом 5 и внутренним кольцом 6 по .сферическим поверхностям. Кольцо 4 с го помошью цилиндрических, пальцев 7 соединено в двух взаимноперпендикулярных плоскостях с кольцами 5 и 6. Наружное кольцо 5 с помошью шпонки 8 неподФормула изобретения
20 2 2
БНИИПИ. Заказ 7643/9 Тираж И Ы5 Подписное
Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 вижно соединено с втулкой 1, а внутреннее кольцо 6 с помощью шпонки 9 - с центральной осью 3. Обеспечение возможности сборки колец опор осуществляется путем использования конструктив-! ных приемов, примененных в шарнирах подшиниках ГОСТ 3635-54.
Валок монтируется на листогибочной машине в подшипниковых опорах 10, в качестве которых могут быть использова- to ны роликовые сферические подшипники, расположенные на центральной оси 3 вне пределов втулки 1.
Крутящий момент, приложенный к центральной оси 3, через шпонки 9, цилиндрические пальцы 7 и шпонки 8 передается на втулку 1, приводящую во вращение неподвижно связанный с ней эластичный формообразующий элемент 2.
Распределенная нагрузка от реакции деформируемого в процессе работы эластичного элемента 2 через втулку 1 и . кольца 4, 5 и 6 ее сферических опор передается на центральную ось 3. При этом происходит изгиб как втулки 1, так и самой центральной оси 3.
Сферические поверхности колец 4, 5 и 6, полностью воспринимая рабочую нагрузку, одновременно обеспечивают, возможность поворота втулки 1 и центральной оси 3 относительно друг друга в плоскости действия изгибающего момента.
Таким образом, удается получить картину изгиба втулки 1 соответствующую равенству значений прогибов в центре и но ее концам. цилиндрические пальцы 7 вследствие их попарного расположения в двух взаимноперпендикулярных плоскостях передают крутящий момент даже в случае значительного относительного смешения колец 4, 5 и 6, вызванного поворотом втулки 1 и оси 3 в результате их изгиба.
Таким образом, конструкция привода валка существенно упрощается, т.е. обеспечивается возможность применения простых и надежных средств передачи вращения на перемещающиеся в пространстве валы, широко применяемых в конструкциях ротационных машин.
Валок листргибочной машины, содержащий втулку с эластичным покрытием, центральную ось с опорами и сферические многослойные опоры втулки, о тл и ч а ю шийся тем, что, с целью упрощения передачи крутящего момента на втулку, каждая опора втулки выполнена трехслойной, слои сопряжены между собой по сферическим поверхностям и связаны попарно в двух взаимно перпендикулярных плоскостях при помощи цилиндрических пальцев, при этом наружные и внутренние слои опор неподвижно соединены соответственно с втулкой и центральной осью.
