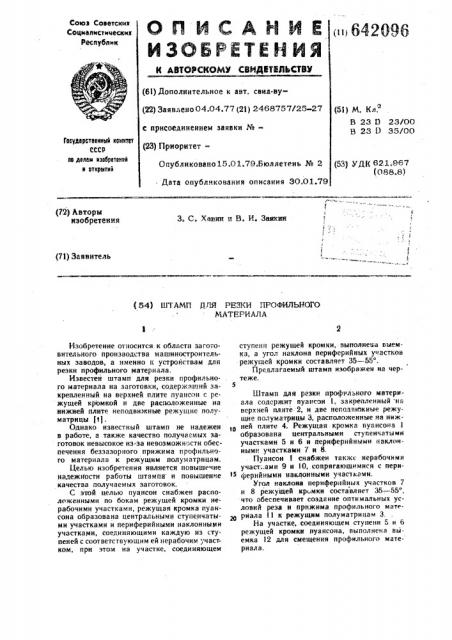

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свил-ву(22) Заявлено 04.04.77 (21) 2468757/25-27 е присоединением заявки №(23) Приоритет—

Опубликовано 15.01.79.Бюллетень № 2

: Дата опубликования описания 30.01.79 (Я) И. Кл.

В 23 0 23/00

В 23 11 35/00

Гааударстеенный квинтет

СССР аа делам нзабретаннй н атнрмтий (53) УД1(621 967 (0ee.е) (72) Авторы нэобретення

3. С. Хавин и B. И. Зенкин

I (71) Заявитель (54) ШтЛМП ДЛЯ Р1=ЗКИ ПРОфИЛЬИОГО

МЖЖЖМЪК

Изобретение относится к области заготовительного производства машиностроительных заводов, а именно к устронствам для резки профильного материала.

Известен штамп для резки профильного материала на заготовки, содержащий закрепленный на верхней плите пуансон с режущей кромкой н две расположенные на нижней плите неподвижные режущие полуматрицы (1).

Однако известный штамп не надежен в работе, а также качество получаемых заготовок невысокое нз-эа невозможности обеспечения беззазорного прижима профнльного материала к режущим полуматрнцам.

Целью изобретения является повьппечне надежности работы штампа н повышение качества получаемых заготовок.

С этой целью пуансон снабжен расположенными по бокам режущей кромки нерабочими участками, режущая кромка пуансона образована центральными ступенчатымн участками н периферийными наклонными участкамн, соединяющими каждую нз ступеней с соответствующим ей нерабочим участком, прн этом на участке, соединяющем ступени режущей кромки, выполнена выемка, а угол наклона периферийных участков режущей кромки составляет 35 — 55 .

Предлагаемый штамп изображен на чертеже.

Штамп для резки профильного материала содержит пуансон l, закоепленный на верхней плите 2, н две неподвижные режущие полуматрнцы 3, расположенные на ниж1в ней плите 4. Режущая кромка пуансона образована центральными стугенчатими участками 5 и 6 я периферийными наклонными участками 7 н 8.

Пуансон l снабжен также нерабочими участ;.амн 9 и 1О, сопрягающимися с перит> фернйнымн наклонными участкгмн.

Угол наклона периферийных участков 7 н 8 режущей кромки соста вляет 35 — 55, что обеспечивает создание оптимальных условий резв н прижима профильного мате риала 11 к режущим полуматрнцам 3.

На участке, соединяющем ступени 5 н 6 режущей кромки пуансона. выполнена выемка 12 для смещения профильного материала.

642096

Составитель Т. Филимонова

Редактор О. Торгагиева Тех ред О. Луговая Корректор М. Демчик

3 а каа 7648/! 2 Тираж !22! Подинсное !!НИИПИ Государственного комитета СССР по делам изобретений и о«крыгий

I I 3035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал П!Н! «Патент», r. Ужгород, ул. Проектная, 4 с роцзиль ! устанавлиьзется н«а;" . =жу-!. „:ке полумат си :;ы 3 с зазором C. Г Р: й::««скан4-II г«уансоиа 1 участок 8 режущей кромки касается края профиля ! и сдвигает его, обеспечивая беззазорный прижим профн«" я K рвжущИМ ПОЛуМятр!«цам 3 УниС с«К 8 режущей кромки внедряется в профиль 1! и частично разрезает его. При дальнейшем опускании пуансона участки б и 8 выходят из контакта с профилем 11, а участок 7 касается его противоположной стороны, сдвигает и без зазора прижимает профиль к ре.жущей полуматрице 3.

Выемка 12 позволяет беспрепятственно сдвинуть профиль 11 относительно режущей полуматрицы 3. При дальнейшем ходе пуансона 1 участок 5 окончательно разрезает профиль 11.

Предлагаемый штамп позволяет повысить надежность и качество получаемых заготовок, Фориуло изобретения

1. Штамп для резки профильного материала на заготовки, содержащий закреплен,:ы!и . а верхней плите пуансон с режущей

",/..емкой н две расположенные на нижней плите неподвижные ргжущие полуматрицы, отли«кающийся тем, что, с целью повышения надежности работы, а также повышения качества получаемых заготовок за счет обеспечения возможности беззазорного прижима профильного материала к режущим полуматрицам, пуансон снабжен расположенными по бокам режущей кромки нерабочими участками, режущая кромка пуансона образована центральными ступенчатыми участками и периферийными наклонными участками, соединяющими каждую из ступеней с соответствующим ей нерабочим участком, при этом на участке, соединяющем ступени режущей кромки, выполнена выемка.

2. Штамп по п. l. отличающийся тем, что угол наклона периферийных участков режущей кромки составляет 35 — 55 .

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 405705, кл. В 23 0 23/Ьд, 1971.
