Реферат

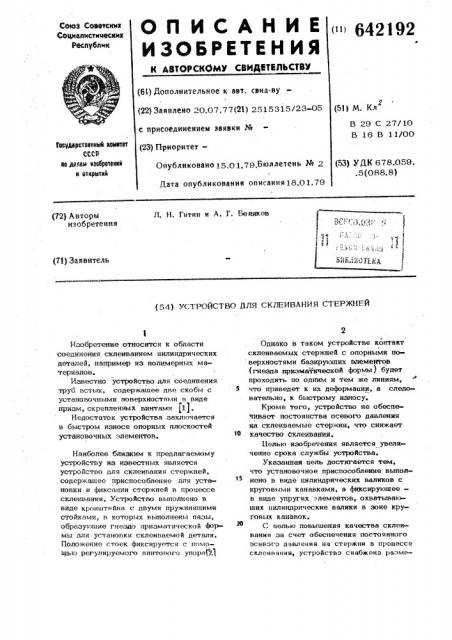

OnИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДВТВЛЬСТВУ (61) Дополнительное к авт. свнд-ву (22) Заявлено 20.07.77(21) 2515315/23-05 с присоединением заявки № (23) Приоритет—

Опубликовано 15.01.79.бюллетень № 2

Дата опубликования описания 18.01.79

Свой Советских

Социапистииескик

Испубдин и 642192

Ф (51) М. Кл

В 29 С 27/10

В 16 В 11/00

Гкударатвеиай кеиитвт

СССР в дым ыМРеаиМ и отхритнВ (53) УДК 678.059., 5 (088. 8) (72) Авторы изобретения

Л. Н. Гитин и А. Г. Беляков (71) Заявитель (54) УСТРОЙСТВО ДЛЯ СКЛЕИВАНИЯ СТЕРЖНЕЙ

Изэбретение относится к области соединения склеиванием цилиндрических деталей„например из полимерных материалов, Известно устройство для соединения, труб встык, содержащее две скобы с установочными поверхностями в виде призм, скрепленных винтами (1).

Недостаток устройства заключается в быстром износе опорных плоскостей установочных элементов.

Наиболее близким к предлагаемому устройству из известных является устройство для склеивания стержней, содержащее приспособление для установки и фиксации стержней в процессе склеивания. Устройство выполнено в виде кронштейна с двумя пружинящими стойками, в которых выполнень1 пазы, образующие гнездо призматической формы для установки скленваемой детали.

Положение стоек фиксируется с помощью регулируемого винтэпогэ упора(Я

Однако в таком устройстве контакт

t склеиваемых стержней с опорными поверхностями базирующих влементов (гнезда призматической формы) будет проходить по одним и тем же линиям, что приведет к их деформации, а слеповательно, к быстрому износу.

Кроме того, устройство не обеспечиваег постоянства осевого давления на склеиваемые стержни, что снижает

10 качество склеивания.

Целью изобретения является увеличе п е срока службы устройства, Указанная цель достигается тем, что установочное приспособление выполнено в виде цилиндрических валиков с круговыми канавками, а фкксирующее— в виде упругих элементов, охватывающих цилиндрические валики в зоне круговых канавок.

С целью повышения качества склеивания за счет обеспечения постоянного эсевэго давления на стержни B процесса склеивания, устройство снабжено размеСоставитель Н. Елисеева .Редактор fL Емельянова ТехредС. Мигай Корректор Т. Ваакович
