Реферат

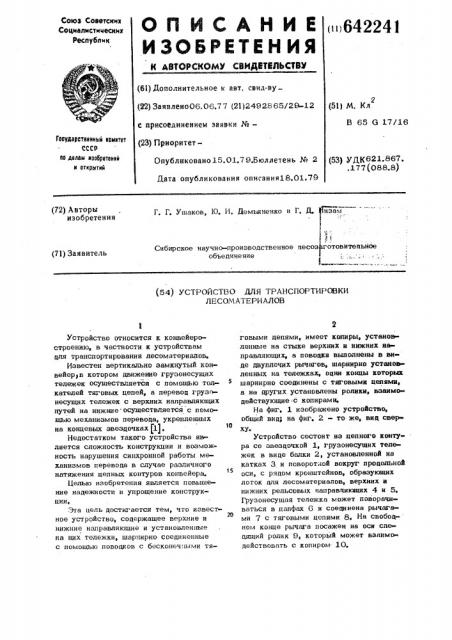

Союз Советских

Социалистических

Республик (»I642241 (61) Дополнительное к авт, свил-ву (51) М. Кл г (22) Заявлено06.06.77 (21)2492865/29-12

В 65 G 17/16 с присоединением заявки №вЂ” (23) Приоритет—

Гооударотавнный комнтет

СССР оо делам нзобретеннй н открытнй (53) УДК621.867. .177 (088.8) Опубликовано15.01.79.Бюллетень № 2

Дата опубликования описания18.01.79 (72) Авторы изобретения

Г. Г. Ушаков, Ю. H. Иемьяненко и Г, Д. нзам

1»

Сибирское научно-производственное песофготовитепьйое объединение (71) Заявитель

{54) УСТРОЙСТВО ДЛЯ ТРАНСПОРТИРОВКИ

ЛЕСОМАТЕРИАЛОВ

Устройство относится к конвейеростроению, в частности к устройствам для транспортировании лесоматериалов.

Известен вертикально замкнутый конвейеров котором движение груэонесущих тележек осуществляется с помощью толкателей тяговых цепей, а перевоц грузонесущих тележек с верхних направляющих путей на нижние осуществляется с помощью механизмов перевода, укрепленных на концевых звеэцочках (1), Недостатком такого устройства является сложность конструкции и воэможность нарушения синхронной работы механизмов перевода в случае различного натяжения цепных контуров конвейера.

Целью изобретения является повышение надежности и упрощение конструкции.

Эта цель достигается тем, что извест ное устройство, содержащее верхние и нижние направляющие и установленные на них тележки, шарнирно соединенные с помощью поводков с бесконеч.ыми тяговыми цепями, имеет копиры, установленные на стыке верхних и нижних иа» правляющих, а поводки выполнены в виде двуплечих рычагов, шарнирно устаиов ленных на тележках, оцни концы которых шарнирно соединены с тяговыми цепями, а на других установлены ролики, взаимодействукицие с копирами, На фиг. 1 изображено устройство, общий вид; на фиг. 2 - то же, вид сввр ху.

Устройство состоит иэ цепного контура со звезцочкой 1, грузонесущих тележек в виде балки 2, установленной на катках 3 и поворотной вокруг продольной оси, с рядом кронштейнов, образующих лоток для лесоматериалов, верхних и нижних рельсовых направпяюших 4 и 5, Грузонесущая тележка может поворачиваться в цапфах G и соединена рычагами 7 с тяговыми цепями 8, На свобоцном конце рычага посажен на оси следящий ролик 9, который может взаимо действовать с копиром 10.

6%2241

IIHHHHH Заказ 7681/20 Тираж 957 Подписное

Филиал ППП "Патент, г. Ужгород, ул. Проектная, 4

Устройство работает следующим образом.

При обходе контура звездочки 1 шарниром 11 движущиеся по верхним рельсовым направляющим 4 катки грузонесу- 5 щей тележки теряют опору, а нагрузка с этого момента переносится на следящий ролик 9, перемещающийся по копиру 10.

Когда шарнир 11 опишет 90, z. е. 1о займет положение на горизонтальной оси цепного контура, катки 3 тележки войдут в соприкосновение с нижними рельсовыми направляющими 5, При даль нейшем движении тележка перемещается 1$ цо нижним направляющим 5 в обратном направлении. Следящий ролик 9 при этом не взаимодействует с копиром 10.

Предлагаемое устройство более просто в конструктивном исполнении и обес- 20 печивает надежный перевод грузонесущих тележек с верхних направляющих на нижние, Формула изооретения

Устройство для транспортировки лесоматериалов, содержащее верхние и нижние направлякецие и установленные на них тележки, шарнирно соединенные с помощью поводков с бесконечными, тяговыми цепями, о т л и ч а ю щ ее с я тем, что, с целью повышения на« дежности и упрощения конструкции, оно имеет копиры, установленные на стыке верхних и нижних направляющих, а поводки выполнены в виде двуплечих рычагов, шарнирно установленных на тележках, одни концы которых шарнирно соединены с тяговыми цепями, а на других установлены ролики, взаимодействующие с копирами, Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР № 540780, кл В 65 Ci 17/16, 1972.
