Скиповый подъемник с донной выгрузкой
Иллюстрации
Реферат

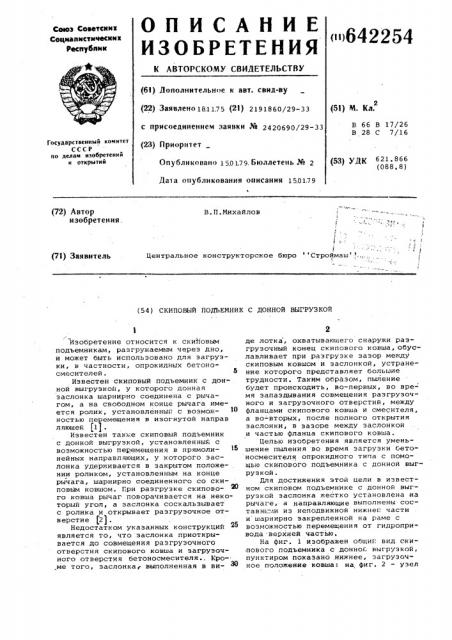

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советскык
Соцыапыстычесыык
Ресггубпык (63) Дополнительное к авт. свид-ву (Sl) М. Кл. (22) Заявлено 181175 (2l) 2191860/29-33
В 66 В 17/26
В 28 С 7/16 с присоединением заявки № 2420690/29-33 (23) Приоритет
Опубликовано 150179, Бюллетень ¹ 2
Гоеударственный комитет
СССР по делам изобретений н открытий (53) УДК 621.866 (088 ° 8) Дата опубликования описания 1501.79
1 (72) Автор изобретения.
В.П.Михайлов
F т р
i
Центральное конструкторское бюро Строймаш "„-. (71) Заявитель (54) СКИПОВЫИ ПОДЪЕМНИК С ДОННОИ ВЫГРУЗКОИ г
Изобретение относится к ски1товым подъемникам, разгрул<аемым через дно, и может быть использовано для загрузки, н частности, опрокидных бетоносмесителей.
Известен скиповый подъемник с донной выгрузкой, у которого донная заслонка шарнирно соединена с рычагом, а на свободном конце рычага имеется ролик, установленный с возмол<ностью перемещения в изогнутой направ ляюшей (1) .
Известен также скиповый подъемник с донной выгрузкой, установленный с возможностью перемещения в прямолинейных направляющих, у которого заслонка удерживается в закрытом положении роликов<, установленным на конце рычага, шарнирно соединенного со скиповым ковшом. Гри разгрузке скипового ковша рычаг поворачивается на некоторый угол, а заслонка соскальзывает с ролика и открывает разгрузочное отверстие (2).
Недостатком указанных конструкций является то, что заслонка приоткрывается до совмещения разгрузочного отверстия скипового ковша и загрузочного отверстия бетоносмесителя., Кро-. ме того, заслонка; выполненная в виде лотка, охватывающего снаружи разгрузочный конец скипоного ковша,обусланливает при разгрузке зазор между скиповым ковшом и заслонкой, устранение которого представляет большие трудности. Таким образом, пыление будет происходить, во-первых, но время запаздывания совмещения разгрузочного и загрузочного отверстий, между фланцами скипоного ковша и смесителя, а но- вторых, после полного открытия заслонки, в зазоре между заслонкой и частью фланца скипового ковша.
Целью изобретения является уменьшение пыления но время загрузки бетоносмесителя опрокидного типа с помощью скипового подъемника с донной выгрузкой .
Для достижения этой цели в известном скиповом подъемнике с донной выгрузкой заслонка жестко установлена на рычаге, а направляющие выполнены состаннь:.<и из неподвижной нижней части и шарнирно закрепленной на раме с возможностью перемещения от гидропривода верхней частью.
На фиг. 1 изображен общий вид окипового подъемника с донно<. выгрузкой, пунктиром показано нижнее, загрузочное положение ковша: на фиг. 2 — узел
3 подъемника > на фиг.3 — то же, в момент прижатия фланца скипового ковша к загрузочному отверстию бетоносмесителя> на фиг.4 - то же, в момент раз,грузки скипового ковша; на фиг.5 — . вид А на фиг.4>йа фиг.б - разрез Б-Б на фиг.4.
Скиповый подъемник содержит су>кающийся к низу ковш 1, перемещаемый посредством привода, например лебедки (не показана) по направляющим 2.
К ковшу 1 жестко прикреплен корпус заслонки 3, имеющий фланец 4, в
;котором на подшипниках скольжения 5 установлен вал б. На обоих концах вала 6 жестко закреплены рычаги 7, .несущие на свободных концах ролики
8, которые„ как и закрепленные на ковше ролики 9 (см.фиг.5), установлены а направляющих 2. Заслонка 10 ковша 1 закреплена жестко на валу 6.
:Верхняя1; часть 11 направляющих 2 связана с приводом поступательного перемещения, например, с гидроцилннд
Ром 12, и закреплена с помощью шарнира 13.
#ля предотвращения передачи силы тя><ести ковша и загруженного в него материала на барабан смесителя предусмотрен регулируемый упор 14.
Загрузка бетоносмесителя осуществляется следующим образом.
Гри дости>кении cKHIloBblM . ковшом .. крайнего верхнего положения гидроцилиндр 12 поворачивает верхнюю часть направляющей 11 относительно шарнира
13 так, что фланец 4 1<орпуса 3 прижимается к загрузочному отверстию бетоносмесителя, снабженному уплотнением. При этом регулируемый упор
l5 ограничивает усилие на барабан величиной, необходимой только дл>< надежного уплотнения фланцев.
Затем гидроцилиндр продолх<ает поворачивать часть направляющей 11
42254
4 вместе с роликом 8. Рычаг 7 под действием находящегося на его конце роли- . ка 8 также совершает поворот и открывает жестко связанную с ннм заслонку
10. Гроисходит выгрузка материала иэ ковша 1 в бетоносмеситель.
Возврат скипового ковша в исходное, нижнее положение происходит в обратной последовательности.
PoâoðoT верхней части направляющей, связанной со скиповым ковшом и его заслонкой, обеспечивает строго
10 последовательные вначале стыковку фланцев скипового ковша и эагрух<аемого барабана бетоносмесителя, а затем открытие заслонки для выгрузки материала из скипового ковша в бетоносмеситель. Заслонка, установленная в корпусе, исключает необходимость уплотнения ее со скиповым ковшом во время разгрузки. В результате значительно уменьшится пыление при загрузке бетоносмесителя с помощью скипового подъемника с донной выгрузкой.
Формула изобретения
Скицовый подъемник с донной выгруэ. кой, содержащий раму с направляющими, подвижный приводйой ковш с откидной заслонкой, на котором шарнирно закреплен рычаг с роликом на свобод- ном конце, установленным в направляющих, отличающийся тем, что, с целью уменьшения пиления при
30 разгрузке, заслонка жестко установлена на рычаге а направляющие выполнены составными иэ неподвижной нижней части и шарнирно закрепленной на раме с возможностью перемещения от ги:д дропривода верхней части.
Источники информации, принятые во внимание при экспертизе, 1. Патент ФРГ Р 1195675,,кл. 81 е 89/02, 1976.
2. Патент ФРГ Р 1193878, кл. 81 e 89/02, 1966. б42254 б- б пв3ернуяв
