Реферат

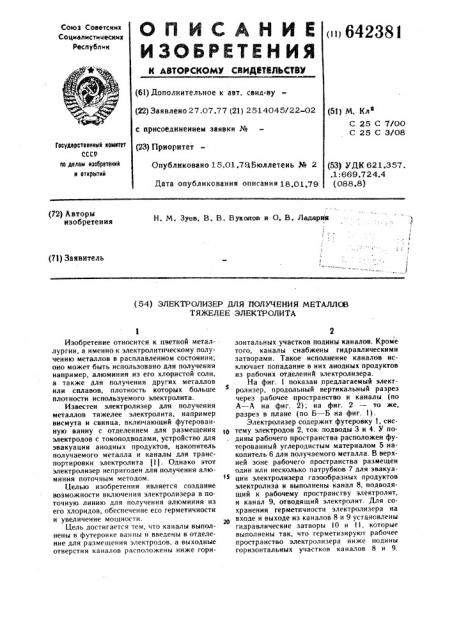

Q ll H C A H M K (п)642381

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик (6!) Дополнительное к авт. свид-ву (22) Заявлено 27.07.77 (2! } 2514045/22-02 с присоединением заявки № (23) Приоритет

-Опубликовано 15.01.7ЯБюллетень Хе 2

Дата опубликования описания 18.01.79 (5!) М. Кл

С 25 С 7/00

С 25 С Э/08

Государственный комитет

СССР оо делам изобретений и открытий (53) УДК 621.357. .1: 669,724.4 (088.8) Н. M. Зуев, В. В. Вуколов и О, В. Лахдария (72) Авторы изобретения (71) Заявитель

1 — I (54) ЭЛЕКЧТ ОЛИЗЕР ДЛЯ ПОЛУЧЕНИЯ METAJUIGB

ТЯЖЕЛЕЕ ЭЛЕКТРОЛИТА

Изобретение относится к цветной металлургии, а именно к электролитнческому получению металлов в расплавленном состоянии; оно может быть использовано для получения например, алюминия из его хлористой соли, а также для получения других металлов или сплавов, плотность которых больше плотности используемого электролита.

Известен электролизер для получения металлов тяжелее электролита, например висмута и свинца, включающий футерованную ванну с отделением для размещения электродов с токоподводами, устройство для эвакуации анодных продуктов, накопитель получаемого металла и каналы для транспортировки электролита ! . Однако этот электролизер непригоден для получения алюминия поточным методом.

Целью изобретения является создание возможности включения электролизера в поточную линию для получения алюминия из его хлоридов, обеспечение его герметичности и увеличение мощности.

Цель достигается тем, что каналы выполнены в футеровке ванны и введены в отделение для размещения электродов, а выходные отверстия каналов расположены ниже гори2 зонтальных участков подины каналов. Кроме того, каналы снабжены гидравлическими затворами. Такое исполнение каналов исключает попадание в них анодных продуктов из рабочих отделений электролизера.

На фиг. i показан предлагаемый электролизер, продольный вертикальный разрез через рабочее пространство и каналы (по

А — А на фиг. 2}; на фяг. 2 — то же, разрез в плане (по Б — Б на фиг. !}.

Электролизер содержит футеровку (, сис1в тему электродов 2, ток подводы 3 и 4. У подины рабочего пространства расположен футерованный углеродистым материалом 5 накопитель 6 для получаемого металла. В верхней зоне рабочего пространства размещен один или несколько патрубков 7 для эвакуации электролизера газообразных продуктов электролиза и выполнены канал 8, подводящий к рабочему пространству электролит, и канал 9, отводящий электролит. Для сохранения герметичности электролизера на входе и выходе из каналов 8 и 9 установлены гидравлические затворы (О и (I. которые выполнены так, что герметизируют рабочее пространство электролизера ниже подины горизонтальных участков каналов 8 и 9.

Сверху рабочее пространство электролизера и каналы снабжены перекрытиями.

ПОсле сушки и разогрева электролизер заполняют расплавленным электролитом и включают в цепь постоянного тока. Прн прохождении тока хлористый алюминий электролитически разлагается. Образующийся алюминий собирается в накопителе 6, а хлор удаляется через патрубок 7. Электролит обедняется по основному компоненту — хлористому алюминию.

Для обеспечения необходимой концентрации хлористого алюминия в рабочее пространство электролизера по каналу 8 непрерывно или периодически подают расплав— электролит, обогащенный хлористым алюминием, а обедненный расплав — электролит удаляют по каналу 9. Скорость поступления электролита принимается такой, чтобы концентрация хлористого алюминия на выходе из электролизера сохранялась в заданных пределах, Получаемый в электролизере алюминий удаляется из накопителя 6 известными способами, Благодаря работе электролизера в составе поточной линии уровень расплава практически сохраняется постоянным, что обесlle" íâë т с габильную герметичност и ус гойчивые технологические показатели.

Фо рм цла пзоб ре тем ия

I. Электролизер для получения металлов тяжелее электролита, включающий футерованную ванну с отделением для размещения электродов с токоподводами, устройство для эвакуации анодных продуктов, накопи1ель получаемого металла и каналы для транспортировки электролита, отличающийся тем, что, с целью обеспечения возможности включения электролизера в поточную линию для получения алюминия из его хлоридов, а так1S же герметичности и увеличения мощности, каналы выполнены в футеровке ванны и введены в отделение для размещения электродов так, что выходные отверстия каналов расположены ниже горизонтальных участков подины каналов.

2. Электролизер по и. 1, отличающийся тем, что каналы снабжены гидравлическими затворами.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 265459, кл. С 25 С 7/00, 1968.
