Устройство программного управления краскораспылителями маркировочной машины

Устройство программного управления краскораспылителями маркировочной машины

Иллюстрации

Показать все

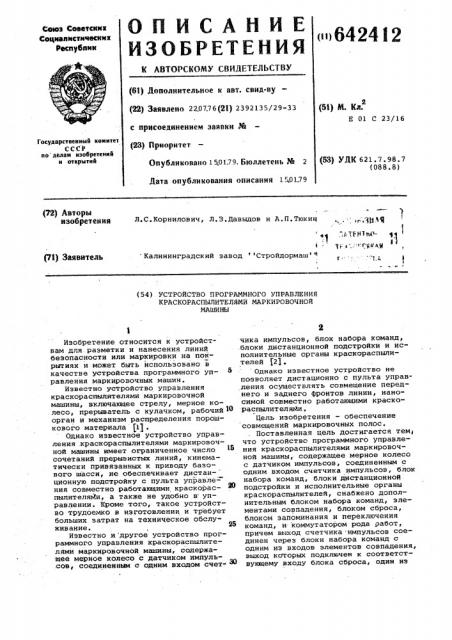

Реферат



642412

20 выходов которого соединен с другим входом счетчика импульсов, другой выход блока сброса подключен ко входу блока запоминания и переключения команд, один из выходов которого соединен с первым элементом совпадения, а другой выход подключен ко второму элементу совпадения и ко входу блоков дистационной подстройки, выход которого .ерез коммутатор подключен к исполнительным органам краскораспылителей.

На чертеже изображена блок-схема 10 устройства. B схему включены: датчик импульсов 1, мерное колесо 2, счетчик импульсов 3, блоки набора команд 4 и 5, элементы совпадения

6 и 7, блок сброса 8, блок запоми- 16) нания и переключения команд 9, блокидистанционной подстройки 10 и 11, коммутатор 12, исполнительные органы 13 и 14, краскораспылители 15 и 16.

Перед началом работы коммутатор рода работ 12 устанавливают в автоматический .или ручной режим, что соответствует нанесению прерывистой линии типа штрих-пропуск или сплошной линии соответственно.

Рассмотрим работу устройства в автоматическом режиме. При включении автоматического режима счетчик импульсов 3 и блок запоминания и пе-. реключения команд 9 устанавливают

30 в нулевое состояние. Задают программу работы устройства в блоки набора программ 4 и 5.

С началом движения маркировочной машины включают краскораспылители

15 и 16. При движении маркировочной машины вращается мерное колесо 2.

Датчик импульсов 1, установленный на мерном колесе: 2, вырабатывает импульсы, число которых соответст- 40 вует длине пройденного мерным колесом 2 пути. С выхода датчика импульсов 1, импульсы поступают на вход счетчика импульсов 3, с выходов которого через блоки набора команд 4 и

5 поступают на элементы совпадения б и 7. 48

На управляющий вход элемента совпадения б поступает с первого выхода блока запоминания и переключения команд 9 запрещающий потенциал,а на уп.равляющий вход элемента совпадения 7 50 со второго выхода блока запоминания и переключения команд 9 поступает разрешающий потенциал. Счетчик импульсов 3 считает импульсы до тех пор, пока на его выходе, подключенном )5 по программе к элементу совпадения

7 появится сигнал Т . Этот сигнал, пройдя через элемент совпадения 7, поступает на вход блока сброса счетчика 8, С первого выхода блока сброса счетчика 8 на вход сброса счетчика импульсов 3 поступает сигнал, устанавливающий счетчик импульсов 3 в нулевое состояние. Со второ. го выхода блока сброса счетчика 8 сигнал поступает на вход блока запоминания и переключения команд 9. По этому сигналу блок запоминания и переключения команд 9 выдает на управляющий вход элемента совпадения

6 разрешающий потенциал, а запрещающий потенциал на управляющий вход элемента совпадения 7 и на входы блоков дистанционной подстройки 10 и 11.

Этот сигнал с необходимой задержкой отключает исполнительные органы 13 и

14 краскораспылителей 15 и 16. Начинается холостой ход краскораспылителей 15 и 16, что соответствует пропуску в наносимой линии. В счетчик импульсов 3 записывают импульсы с выхода датчика импульсов 1 пока на выходе счетчика импульсов 3, подключенном по программе, к первой схеме совпадения б появится сигнал Т . Этот сигнал, пройдя через первую схему совпадения б, поступает на вход блока сброса счетчика 8, Сигнал с перВо1о выхода блока сброса счетчика

8 устанавливает счетчик импульсов 3 в нулевое состояние. Со второго выхода блока сброса счетчика 8 сигнал поступает на блок запоминания и переключения команд 9. По этому сигналу блок запоминания и переключения команд 9 выдает на управляющий вход элемент совпадения 6 запрещающий потенциал, а разрешающий сигнал на управляющий вход элемента совпадения 7 и на входы блоков дистанционной подстройки 10 и 11. По этому сигналу с необходимой задержкой блоки дистанционной подстройки 10 и 11 вновь включают исполнительные органы 13 и 14 краскораспылителей 15 и 16, начинается рабочий ход, что соответствует штриху в наносимой линии. Закончился один цикл работы краскораспылителей

15 и 16. Дальше устройство работает как было описано выше.

Для нанесения сплошной ликии ком- . мутатор рода работ 12 устанавливают в ручной режим, при этом исполнительные органы 13 и 14 включают краскораспылители 15 и 16, 3

Формула изобретения

Устройство программного управления краскораспылителями маркировочной машины, содержащее мерное колесо с датчиком импульсов, соединенным с одним входом счетчика импульсов блок набора команд, блоки дистанционной подстройки и исполнительные органы краскораспылителей, о т л ич а ю щ е е с я тем, что, с. целью обеспечения совмещения маркировочНых полос, оно снабжено дополнительным блоком набора команд,. элементами совпадения, блоком сброса, блоком за
