Сороудерживающая решетка
Иллюстрации
Реферат

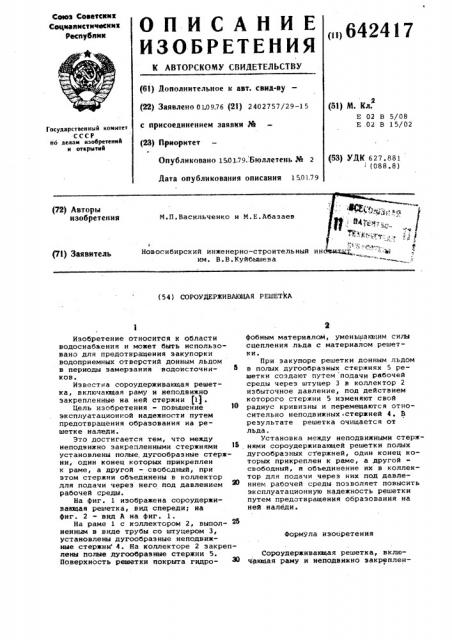

Ефефз Colefcêíê
Социалистических
Респубпии опислниЕ 17
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено OL0976 (2l) 2402757/29-15 с присоединением заявки № (51) M. Кл.
Е 02 В 5/08
Е .02 В 15/02
Государственный комитет
СССР йо деяом изобретений открытнй (23) Приоритет
Опубликовано 1501.79.:Бюллетень № 2 (53) УДК 627.881 (088.8) Дата опубликования описания 1 501.7 9 т 1
) Р
Новосибирский инженерно-строительный инбяит, Ъй им. В.В.Куйбышева
Pl) Заявитель (54) СОРОУДЕРЖИВИОЩАЯ РЕШЕТКА
Формула изобретения
Изобретение относится к области водоснабжения и может быть использовано для предотвращения закупорки водоприемных отверстий донным льдом в периоды замерзания водоисточников.
Известна сороудерживающая решетка, включакщая раму и неподвижно закрепленные на ней стержни (1) .
Цель изобретения — повышение 10 эксплуатационной надежности путем предотвращения образования на решетке наледи.
Это достигается тем, что между неподвижно закрепленными стержнями установлены полые. дугообразные стержни, один конец которых прикреплен к раме, а другой — свободный, при этом стержни объединены в коллектор для подачи через него под давлением @ рабочей среди.
На фиг. 1 изображена сороудерживакщая решетка, вид спереди; на фиг. 2 - вид A на фиг. 1.
На раме 1 с коллектором 2, выпол- + ненным в виде трубы со штуцером 3, установлены дугообразные неподвижные стержни 4. На коллекторе 2 закреплены полые дугообразные стержни 5.
Поверхность решетки покрыта гидро- З» фобным материалом, уменьшающим силы сцепления льда с материалом решетки.
При эакупоре решетки донным льдом в полых дугообразных стержнях 5 решетки создают путем подачи рабочей среды через штуцер 3 в коллектор 2 избыточное давление, под действием которого стержни 5 изменяют свой радиус кривизны и перемещаются относительно неподвижных стержней 4. В результате решетка очищается от льда.
Установка между неподвижными стержнями сороудерживающей решетки полых дугообразных ст ержней, один конец которых прикреплен к раме, а другой свободный, я объединение их в коллектор для подачи через них под давлением рабочей среды позволяет повысить эксплуатационную надежность решетки путем предотвращения образования на ней наледи.
Сороудерживающая решетка, включающая раму и неподвижно эакреплен642417
Рив. 1
Составитель A.Ñåðãeeâ
ТехредЮ Ниймет Корректор li.Ìàêà ðåýè÷
Тираж 77 ь Подписное
ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий 13035 Москва, Ж-35 Раушская наб. д.4 5
Филиал НПП Патент, г.ужгород, ул.Проектная,4
Редактор Г Мозжечкова
Заказ 7712/30 ные на ней стержни, о т л н ч а ющ а я с я тем, что, с целью повышения эксплуатационной надежности решетки путем предотврацения образования на ней наледи, между неподвижно закрепленными стержнями установлены полые дугообразные стержни, один конец которых прикреплен к раме, а другой — свободный, при. этом стержни объединены в коллектор для подачи через него под давлением рабочей среды.
Источники информации, принятые во внимание при экспертизе:
1. Авторское свидетельство я 218740, 5 кл. Е 02 В 5/08, 19бб.
