Сборный решетчатый пол

Сборный решетчатый пол

Иллюстрации

Показать все

Реферат



Изобретение относится к области строительства, а именно, к устройству решетчатых полов в животноводческих зданиях. Сборный решетчатый пол включает погонажные элементы 1, размещенные с образованием щелевых зазоров 2. Погонажные элементы выполнены с уширениями 3 на опорах и с уширекиями 4 в средней части элемент^. По бокам каждого уширения имеются с одной стороны паз 5, а с другой стороны шип 6. Для совместной работы решетчатого пола шипы вставляют в пазы погонажных элементов. Целью изобретения является повышение надежности и улучшение совместной работы пола при сохранении щелевых зазоров между погонажными элементами. 2 ил.(ЛС

Взамен ранее изданного

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (I9)SU

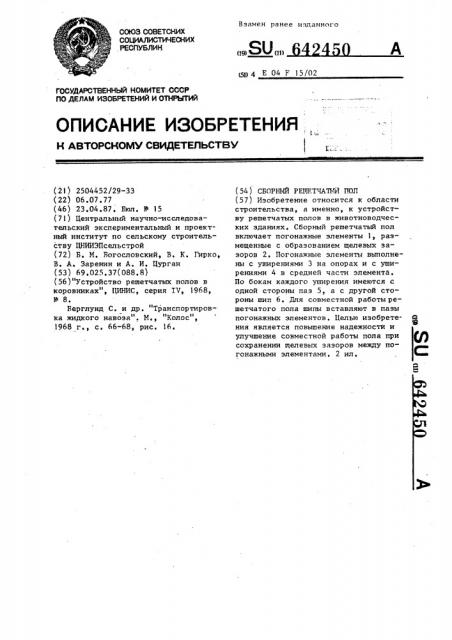

ОПИСАНИЕ ИЗОБРЕТЕНИЯ, Н ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21 ) 2504452/29-33 (22) 06 ° 07.77 (46) 23.04.87. Бюл. Р 15 (71) Центральный научно-исследовательский экспериментальный и проектный институт по сельскому строительству ЦНИИЭПсельстрой (72) Б. М. Богословский, В. К. Гирко, В. А. Заренин и А. И. Цурган (53) 69.025.37(088.8) (56)"Устройство решетчатых полов в коровниках", ЦИНИС, серия IV 1968, Р 8.

Берглунд С. и др. "Транспортировка жидкого навоза". М., "Колос", 1968 r. с. 66-68, рис. 16. (54) СБОРШ1И РЕ01ЕТЧАТИЙ ПОЛ (57) Изобретение относится к области строительства, а именно, к устройству решетчатых полов в животноводческих зданиях. Сборный решетчатый пол включает погонажные элементы 1, размещенные с образованием щелевых зазоров 2. Погонажные элементы выполнены с уширениями 3 на опорах и с уширениями 4 в средней части элемента.

По бокам каждого уширения имеются с одной стороны паз 5, а с другой стороны шип 6, Для совместной работы решетчатого пола шипы вставляют в пазы погонажных элементов. Целью изобретения является повышение надежности и улучшение совместной работы пола при сохранении щелевых зазоров между погонажными элементами. 2 ил.

642450 2

Для совместной работы решетчатого.пола шипы вставляют в пазы смежных погонажных элементов.

Формула изобретения

Фиг,1

Л-Л

Составитель О. Гончарова

Техред М.Ходанич, Редактор П. Горькова

Корректор И. Демчик

Заказ 1473/1, Тираж 666

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к области строительства, а именно к устройству решетчатых полов в животноводческих зданиях.

Целью изобретения является повыше- 5 ние надежности и улучшение совместной работы пола при сохранении щелевых зазоров между погонажными элемен тами.

На фиг. 1 изображен сборный решет- 1О чатый нол, план; на фиг. 2 — разрез по АА фиг. 1, поперечное сечение решетчатого пола по уширениям.

Сборный решетчатый пол включает пьгонажные элементы 1, размещенные с образованием щелевых зазоров 2. Погонажные элементы выполнены с ушире- . ниями 3 на опорах и с уширениями 4 в средней части элемента, По бокам каждого уширения имеются с одной сто-2О роны паз 5, а с другой стороны шип 6.

Сборный решетчатый пол, включающий погонажйые элементы, уложенные с образованием щелевых зазоров, и сое« диненьые между собой в пролете, о тл и ч а ю шийся тем, что,, с це" лью повышения надежности и улучшения совместной работы элементов пола при сохранении щелевых зазоров между погонажными элементами, каждый погонажный элемент снабжен в средней части пролета уширением, по бокам которого выполнены с одной стороны паз„ а с другой стороны — выступ, взаимодействующий с выступами и пазами смежных погонажных элементов.
