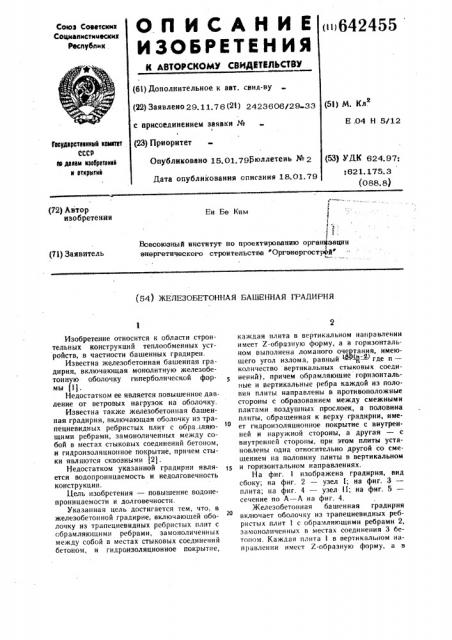

O fl N C A H H Е ()642455

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДИИЛЬСТВУ

Союз Советскмх

Соцналмстмяеских

Республик (6!) Дополнительное к авт, свил-ву

{22) Заявлено29.11.76{21) 2423606р29 33 (5Ц М. Кл. с присоединением заявки №

E .04 Н 5/12 (23) Приоритет

Гевударствааный «аюатвт

СССР ав девам нзвбретеннй

N ат«рытнй

Опубликовано 16.01.79 юллетень № 2 (53) УЙК 624.97;

:621. 175.3 (088. 8) Дата опубликования описания 18.01.79 (72) Автор изобретения

Ен Бе Ким

f ")

1, J

Всесоюзный институт по проектированию организации энергетического строительства Оргэнергос трой

\ (71) Заявитель

{54) ЖЕЛЕЗОБЕТОННАЯ БАШЕННАЯ ГРАДИРНЯ

Изобретение относится к области строительных конструкций теплообменных устройств, в частности башенных градирен.

Известна железобетонная башенная градирня, включающая монолитную железобетонную оболочку гиперболической формы (1j.

Недостатком ее является повышенное давление от ветровых нагрузок на оболочку.

Известна также железобетонная башенная градирня, включающая оболочку нз трапециевидных ребристых плит с обрамляющими ребрами, замоноличенных между собой в местах стыковых соединений бетоном, и гидроизоляциопное покрытие, причем стыки являются сквозными (2j.

Недостатком указанной градирни является водопроницаемость и недолговечность конструкции.

Цель изобретения — повышение водонепроницаемости и долговечности.

Указанная цель достигается тем, что, в железобетонной градирне, включающей оболочку из трапециевидных ребристых плит с сбрамляющими ребрами, замонолнченных между собой в местах стыковых соединений бетоном, и гндроизоляционное покрытие, каждая плита в вертикальном направлении имеет Z-образную форму, а в горизонтальном выполнена ломаного очертания, имеющего угол излома, равный @-"ф:- где и— количество вертикальных стыковых соединений), причем обрамляющие горизонтальные и вертикальные ребра каждой из половин плиты направлены в противоположные стороны с образованием между смежными плитами воздушних прослоек, а половина плиты, обращенная к верху градирни, имеет гидроизоляционное покрытие с внутренней и наружной стороны, а другая — с внутренней стороны, при этом плиты установлены одна относительно другой со смещением на половину плиты в вертикальном и горизонтальном направлениях.

На фнг. изображена градирня, вид сбоку; на фиг. 2 — узел 1; на фиг. 3— плита; на фиг. 4 — узел ll; на фиг. 5— сечение по А — А на фиг. 4.

Железобетонная башенная градирня включает оболочку из трапециевидных ребристых плит 1 с обрамляющими ребрами 2, замоноличенных в местах соединения 3 бетоном. Каждая плита в вертикальном направлении имеет Z-образную форму, а в

tj

3. горизонтальном выполнена ломаного очертания, имекпцего угол излома, равный

ЯО(п-2

=" — - -:") (где п — количество вертикальных и стыковых соединений). Обрамляющие горизонтальные и вертикальные ребра 2 каждой из половин плиты 1 направлены в противоположныее стороны с обра зова н нем между смежными плитами воздушных прослоек

4, причем половина .плиты, обращенная к верху градирни, имеет гидроизоля ионное покрытие 5 с внутренней и наружной стороны, а другая — с внутренней стороны. 11литы устанавливают одну относительно другой со смещением на половину плиты в вертикальном и горизонтальном направлениях.

Использование указанной градирни позволит повысить ее долговечность и водонепроницаемость.

Формула изобретения

Железобетонная башенная градирня, включающая оболочку из трапециевидных ребристых плит с обрамляющими ребрами, замоноличенных между собой в местах стыковых соединений бетоном, и гидроизоляционное покрытие, отличающаяся тем, что, 42455 с целью повышения водонепроницаемости и долговечности, каждая плита в вертикальном направлении имеет 7.-образную форму, в в горизонтальн,>м выполнена ломаного

5 очертания, имеющего угол излома, равный — — (где n — количество вертикальных — -б стыковых соединений), причем обрамляющие горизонтальные и вертикальные ребра каждой из половин плиты направлены в противоположные стороны с образованием между смежными плитами воздушных прослоек, при этом половина плиты, обращенная к верху градирни, имеет гндроизоляционное покрытие с внутренней и наружной д сторон, а другая — с внутренней стороны, при этом плиты установлены одна относительно другой со смещением на полонину плиты в вертикальном и горизонтальном направлениях.

Источники информации, принятые во внимание при экспертизе

1. Купцов И. П. и др. Проектирование и строительство тепловых электростанций.

М., «Энергия», 1972, с. 96 --97.

2. Доценко H. H. Новое в гидроизоляции градирен, «Энергетическое строительство», ¹ 31. 1962, с. 50 — 51.

/гЬг. 9

A-А

Pbz.5
