Реферат



Союз Советских

Социалистических

Республик

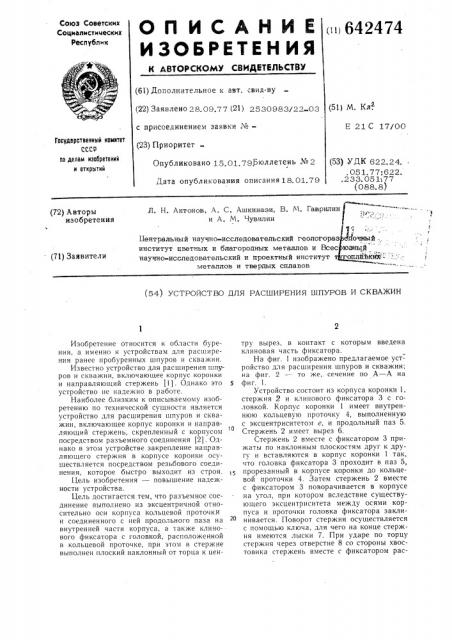

О П И С А Н И Е 642474

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное и авт. свид-ву (22) Заявлено 28.09.77 (21) 2530983/22 03 (51) М. Кл. с присоединением заявки М(23) Приоритет

E 21 С 17/00

Государственный комитет ссср по делам изооретений и открытий

Опубликовано 15.01. 79Бюллетень № 2

Дата опубликования описания 18. 01.79 (53) УДК 622.24.. 051,77:622.. 233. 05 1: 77 (088. 8) Л. Н. Антонов, A. С. Ашкинази, В. N. Гаврил и A. М. Чувилин (72) А втор ы изобретения

Центральный научно-исследовательский геологора институт цветных и благородных металлов и Все научно-исследовательский и проектный институт металлов и твердых сплавов (71) Заявители (5<) УСТРОЙСТВО ДЛЯ РАСШИРЕНИЯ ШНУРОВ И СКВАЖИН

20

Изобретение относится к области бурения, а именно к устройствам для расширения ранее пробуренных шпуров и скважин.

Известно устройство для расширения шпуров и скважин, включающее корпус коронки и направляющий стержень 11). Однако это устройство не надежно в работе.

Наиболее близким к описываемому изобретению по технической сущности является устройство для расширения шпуров и скважин, включающее корпус коронки и направляющий стержень, скрепленный с корпусом посредством разъемного соединения (2). Однако в этом устройстве закрепление направляющего стержня в корпусе коронки осушествляется посредством резьбового соединения, которое быстро выходит из строя.

Цель изобретения — повышение надежности устройства.

Цель достигается тем, что разъемное соединение выполнено из эксцентричной относительно оси корпуса кольцевой проточки и соединенного с ней продольного паза на внутренней части корпуса, а также клинового фиксатора с головкой, расположенной в кольцевой проточке, при этом в стержне выполнен плоский наклонный от торца к центру вырез, в контакт с которым введена клиновая часть фиксатора.

На фиг. 1 изображено предлагаемое устройство для расширения шпуров и скважин; на фиг. 2 — то же,. сечение по А — А на фиг. 1.

Устройство состоит из корпуса коронки 1, стержня 2 и клинового фиксатора 3 с головкой. Корпус коронки 1 имеет внутреннюю кольцевую проточку 4, выполненную с эксцентриситетом е, и продольный паз 5.

Стержень 2 имеет вырез 6.

Стержень 2 вместе с фиксатором 3 прижаты по наклонным плоскостям друг к другу и вставляются в корпус коронки 1 так, что головка фиксатора 3 проходит в паз 5, прорезанный в корпусе коронки до кольцевой проточки 4. Затем стержень 2 вместе с фиксатором 3 поворачивается в корпусе на угол, при котором вследствие существующего эксцентриситета между осями корпуса и проточки головка фиксатора заклинивается. Поворот стержня осуществляется с помошью ключа, для чего на конце стержня имеются лыски 7. При ударе по торцу стержня через отверстие 8 со стороны хвостовика стержень вместе с фиксатором рас642474

Формула изобретения

Фиг, л

Составитель М. Рогач

Редактор Н. Корченко Техред О. Луговая Корректор С. Патрушева

Заказ 7719/33 Тираж 6»ь" Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открыл ий ! I 3035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Г1роектная, 4 клинивается в корпусе коронки в осевом направлении.

Устройство для расширения шнуров и скважин, включающее корпус коронки и наг/равляющий стержень, скрепленный с корпусом посредством разъемного соединения, отличающееся тем, что, с целью повышения надежности устройства, разъемное соединение выполнено из эксцентричной относительно оси корпуса кольцевой проточки и соединенного с ней,. продольного паза на внутренней части корцуса, а также клинового фиксатора с головкой, расположенной в кольцевой проточке, при этом в стержне выполнен плоский. наклонный от торца к центру вырез, в контакт- с которым введена клиновая часть фиксатора.

Источники информации, принятые во внимание при экспертизе

1 . Авторское свидетельство № 335385, кл. Е 21 С 17/00, 1971.

2. Авторское свидетельство № 460368, кл. Е 21 С 17/00, 1971.
