Реферат

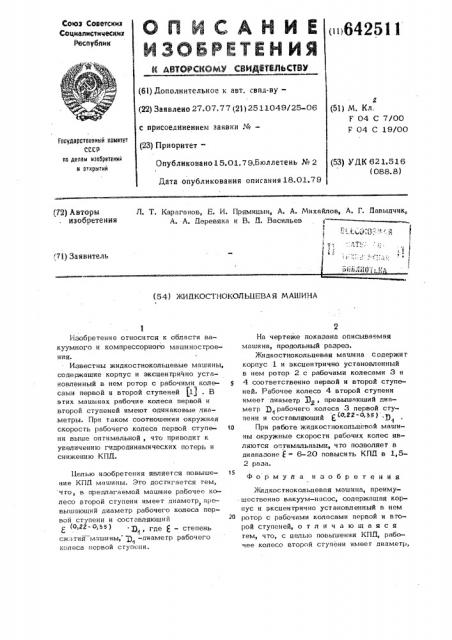

Союз Советских

Социалистических

Республик пп642511 (61) Дополнительное к авт. свпд-ву(22) Заявлено 27.07.77 (21}2511049/25-06 с присоединением заявки №вЂ” (23) Приоритет "

Опубликовано15.01.79,Бюллетень № 2

Дата опубликования описания 18.01.79 (51} М. Кл.

Г 04 С 7/00

F 04 С 19/00

Гюаударатеенный комнтет ссср юю делам нэюбретеннй н ютнрытнй (53) УДК 621.516 (088.8) (72) Авторы изобретения

Л. Т. Караганов, E. И. Прямицын, А. А. Михайлов, A. Г. Иавыдчик, А. A. Йеревяка и В. L1. Васильев

- -"- т-" д.д "- . я Д Г: . ° ч., (-»: + J li kl 0 а ь,71) Заявитель (54) ?KMEIKOCTHOKOJIbilEBAЯ МАШИНА

Изобретение относится к области вакуумного и компрессорного машиностроения.

Известны жидкостнокольцевые машины, содержащие корпус и эксцентрично установленный в нем ротор с рабочими колесами первой и второй ступеней (lj . В этих машинах рабочие колеса первой и второй ступеней имеют одинаковые диаметры. При таком соотношении .окружная скорость рабочего колеса первой ступени выше оптимальной, что приводит к увеличению гидродинамических потерь и снижению КПЙ.

)Мелью изобретения является повышение КПЕ1 машины. Это достигается тем, что, в предлагаемой машине рабочее колесо второй ступени имеет диаметр прсвышающий диаметр рабочего колеса первой ступени и составляющий

D где f — степень сжатия машины, Q -диаметр рабочего колеса первой ступени.

На чертеже показана описываемая машина, продольный разрез.

Жидкостнокольцевая машина содержит корпус 1 и эксцентрично установленный в нем ротор 2 с рабочими колесами 3 и

4 соответственно первой и второй ступеней. Рабочее колесо 4 второй ступени имеет диаметр 3>, превышающий диаметр Д„ рабочего колеса 3 первой сгупени и сoстaвлятощий (0,22-0>Зя ) т

10 При работе жидкостнокольцевой машины окружные скорости рабочих колес являются оптимальными, что позволяет в диапазоне с = 6-20 повысить КПН в 1,52 раза.

Формула изобретения

Жидкостнокольцевая машина, преимущественно вакуум-насос, содержащая корпус и эксцентрично установленный в нем ротор с рабочими колесами первой и второйступеней, о тл и чающаяся тем, что, с целью повышения КПЛ, рабочее колесо второй ступени имеет диаметр, Э превышающий диаметр рабочего колеса первой ступени и составляющий с (о,зз-о, У> . 1 „д ст „„ сжатия машины, Э -диаметр рабочего колеса первой ступени. !

642511

Источники информации, принятые во внимание при экспертизе:

1. Патент Франции ¹ 1253806, кл. I 04 0, 1956.

Составитель В. Лазуткин

Редактор А. Пейсоченко Техред Э. Чужик Корректор Л. Василина

Заказ 7724/35 тираж 17/ Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал HIM "Патент, г. Ужгород, уи. Проектная, 4
