Способ автоматического регулирования избыточного давления в помещениях

Способ автоматического регулирования избыточного давления в помещениях

Иллюстрации

Показать все

Реферат

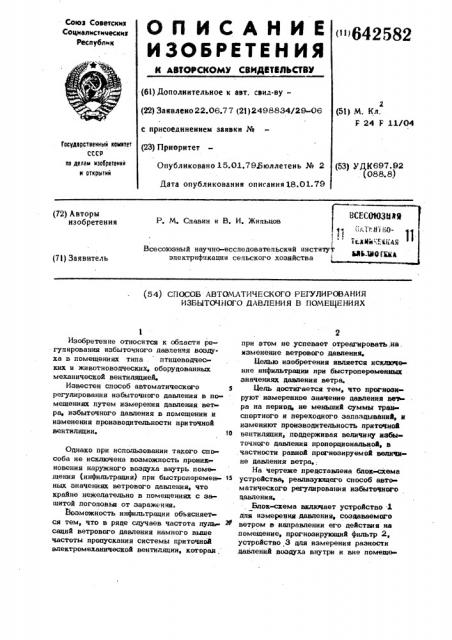

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЙТЙЛЬСТВУ

Сотоз Советски»

СоФ апистичесин»

Республик " 642582 (6т) Дополнительное к авт. свид-ву— (22) ЗаявлЕно22.06.77 (21)2498834/29»06 с присоединением заявки №

2 (51) М. Кл.

F 24 F 11/04 (23) Приоритет (53) УДК697.92 (088.8) Государственный квинтет ссср ов делам нзобретеннй и открытнй

Опубликовано 15.01.79Бюллетень № 2

Дата опубликования описания 18.01.79 (T2) Авторы изобретения

P. М. Славин и В. И. Жильцов

Всесоюзный научно-исследовательский институ электрификации сельского хозяйства (?1) Заявитель (54) СПОСОБ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ

ИЗБЫТОЧНОГО ДАВЛЕНИЯ В ПОМЕЩЕНИЯХ

Изобретение относится к области регулирования избыточного давления soapy. ха в помещениях типа . птицеводческих и животноводческих, оборудованных механической вентиляцией.

Известен способ автоматического S регулирования избыточного давления в помещениях путем измерения давления вет ра, избыточного давления в помещении и изменения производительности приточной вентиляции, тО

Однако при использовании такого способа не исключена возможность проник« новения наружного воздуха внутрь помещения (инфильтрация) при быстроперемен» т5 ных значениях ветрового давления, что крайне нежелательно в помещениях с зашитой поголовья от заражения.

Воэможность инфильтрации объясняет ся тем, что в ряде случаев частота нуль саций ветрового давления намного вьпце частоты пропускания системы приточной электромеханической вентиляции, котораа . при этом не .успевает отреагировать,.на изменение ветрового давления.

Белью изобретения является исклктче ние инфильтрации при быстропеременяьтх значениях давления ветра.

Gem достигается тем, что прогнозируют измеренное значение давления вв в ра на период, не меньший суммы трап спортного и переходного запаздываний, g изменяют производительность приточной вентиляции, поддерживая величину избы точного давления пропорциональной, в частности равной прогнозируемой величине давления ветра,.

На чертеже представлена блок-схема устройства, реализующего способ авто матического регулирования избыточного давления, Блок-схема включает устройство -1 для измерениа давления, создаваемого ветром в нвирввлении его действия на помещение, прогнозируютпий фильтр 2, устройство 3 для измерения разности давлений воздуха внутри и вне помеще ния (избыточного давления), устройство сравиения 4, устройство. 5 для управления цроизводительностью приточной вентишщии и .. электровентиляторы 6, Прогнозирующий фильтр 2 может быть выполнен из параллельно-соединенных усилительного звена коэффициентом. пропускания 0,8е и усилительно-ЦО4д стабилизирующего звена с передаточной

L + 25 р Оosht функцией 0,2 е "

Э

Х + 14,8.р где pt, - период времени, равный сумме переходного и транспортного запаздываний. 15

Сигнал с выхода устройства Х, пропорциональный текущему значению ветрового давления, поступает на вход прог нозирующего фильтра 2, осуществляющего экстраполяцию 1 значения ветрового давления на период, не меньший .. суммы транспортного и переходного эапаздыва ний, т, е, суммы постоянных времени

:системы нриточной вентиляции и помещения Как 06beKTa регулирования избы- 2g

;точного давления воздуха

Сигнал, р. викФода прогнозирующего фильтра ф. пропорциональный прогноэи» руемому на укаэанный период времени значению ветрового давления, и сигнал зо с выхода устройства 3 для измерения разности давлений воздуха внутри и вне помещения, пропорциональный величине .избыточного давления воздуха в помеще,нии, поступают на вход устройства срав- щ ненни 4, выделяющего сигнал, пропорциональный разности прогнозируемого ветрового давления и измеренного избы точного давления воздуха в помещении.

С выхода устройства сравнения 4 40 сформированный раэностньй сигнал пос. тупает на вход устройства 5 для управ . ления производительностью приточной

1г 1 вентиляции, формирующего управляющий сигнал на электровентиляторы 6.

Под действием управляющего сигнала приточные электровентиляторы 6 изменяют свою производительность, обеспечивая величину избыточного давления в помещении пропорциональной, в частности равной прогноэируемой величине давления ветра, Использование настоящего изобрете« ния позволит исключить проникновение наружного загрязненного воздуха внутрь животноводческого помещения через щели и неплотности при наиболее экономичной работе приточных электровентиляторов. Это, в свою очередь, уменьшит ве роятность заражения содержащегося в помещении поголовья болезнетворными вирусами, проникающими с наружным не обработанным воздухом, что особенно важно при большой концентрации поголовья, например в многоэтажных и сблокированных птичниках.

Формула изобретения

Способ автоматического регулирования избыточного давления в помещениях, типа нтицеводческих и животноводческих, путем измерения давления ветра, избыточного давления и йомещении и изменения производительности приточной вентиляции, отличающийся тем, что, с целью исключения инфильтрации прн быстропеременных значениях давле» ния ветра, прогнозируют измеренное значение давления ветра на период, не меньший суммы транспортного и переходного запаздываний, и изменяют производительность приточной вентиляции, поддерживая величину избыточного давления нропорциональной, в частности равной прогноэируемой величине давления ветра.

3

f ,!

l

1 !

1

ЦН ИИ ПИ За ка з 773 5/39

Тираж 849 Подписно

Филиал ППП "Патент г. Ужгород, ул. Проектная, 4
