Устройство для учета деталей при штамповке
Иллюстрации
Реферат

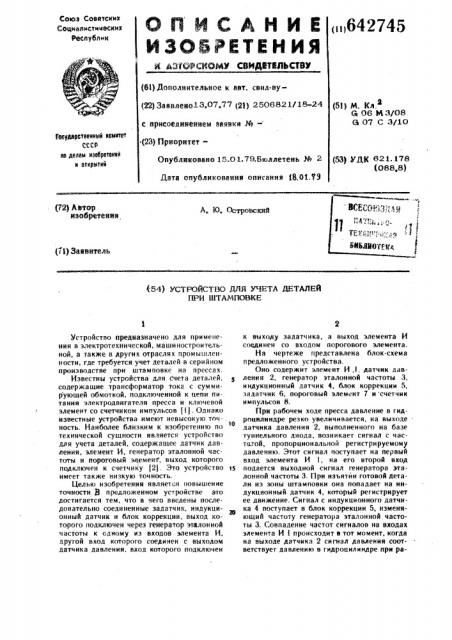

Союз Советских
Со@и@пи@тичвских
Республик пп642745
ti АЗТОРскОму сВидетидьстВМ (бт) Дополнительное к авт. свид-ву(ЯЯ) Даявлеио13.07.77 (21) 2506821/18-24 с присоединением заявки №° (23) ПриоритетОпубликовано 15.01.79.Бюллетень № 2
Дата опубликования описания 18.01.79 (51) М. Кл.
Q 06 ИЗ/08
G 07 С 3/10
Гвеудвретеениме хемхтет ссср ее делан хзебретеее и етхрытий (53) УДК 621. 178 (088,8) (72) Автор изобретеиия (1) Заавитель (54) УСТРОЙСТВО ДЛЯ УЧЕТА ДЕТАЛЕЙ
ПРИ ШТАМПОВКЕ
Устройство предназначено для применения в электротехнической, машиностроительной, а также в других отраслях промышленности, где требуется учет деталей в серийном производстве при штамповке на прессах.
Известны устройства для счета деталей; содержащие трансформатор тока с суммирующей обмоткой, подключенной к цепи питания электродвигателя пресса и ключевой элемент со счетчиком импульсов 1). Однако известные устройства имеют невысокую точность. Наиболее близким к изобретению по технической сущности является устройство для учета деталей, содержащее датчик давления, элемент И, генератор эталонной частоты и пороговый эпемент, выход которого подключен к счетчику 2). Это устройство имеет также низкую точность.
Целью изобретения является повышение точности. 3 предложенном устроистве это достигается тем, что в него введены последовательно соединенные задатчик, индукционный датчик и блок коррекции, выход которого подключен через генератор эталонной частоты к одному из входов элемента И, другой вход которого соединен с выходом датчика давления. вход которого подключен к выходу задатчика, а выход элемента И соединен со входом порогового элемента.
На чертеже представлена блок-схема предложенного устройства.
Оно содержит элемент И .1. датчик давленин 2, генератор эталонной частоты 3, индукционный датчик 4, блок коррекции 5, задатчик 6, пороговый элемент 7 и счетчик импульсов 8.
При рабочем ходе пресса давление в гид1Î роцялиндре резко увеличивается, на выходе датчика давления 2, выполненного на базе туннельного диода, возникает сигнал с частотой, пропорциональной регистрируемому давлению. Этот сигнал поступает на первый вход элемента И l, на его второй вход т5 подается выходной сигнал генератора эталонной частоты 3. При изъятии готовой детали из зоны штамповки она попадает на индукционный датчик 4, который регистрирует ее движение. Сигнал с индукционного датчика 4 поступает в блок коррекции 5, изменяющий частоту генератора эталонной частоты 3. Совпадение частот сигналов на входах элемента И т происходит в тот момент, когда на выходе датчика 2 сиптал давления соответствует давлению в гидроцилиндре при ра642745
Фор.м//ди изобретения
Составитель Н. Баганова
Редактор Л. Тюрина Техред О. Луговая Корректор Д. Мельниченко
Заказ 776Д/48 Тираж 7Тэ Подписное
ЦНИИПИ Государственного комитета СССР по делам изобретений н откр ытн/! !! 3036, Москва, )K-35, Раушская наб., д. 4/5
Филиал ППП «Патентв, г. Ужгород. уд. Проектная, 4 бочем ходе пресса, а частота генератора эталонной частоты 3 после воздействия сигнала с индукционного датчика 4 через блок коррекции 5, имеет значение, эквивалентное ихьятию из зоны штамповки готовой детали определенной металлоем кости. Совпадение частот вызывает появление на выходе элемента И 1 сигнала учета, который через пороговый элемент 7 поступает на счетчик импульсов 8. Ои срабатывает и производит учет рабочего хода пресса или деталей, количество которых равно или пропорционально рабочему ходу.
Увеличение эксплуатационной надежности устройства достигается соединением датчика давления 2 и индукционного датчика 4 через задатчик 6. При изменении типа или металлоемкости изготавливаемых деталей задатчнком 6 изменяются параметры датчика 2 давления и индукционного датчика 4.
П редложенное устройство выгодно отличается точностью работы при простоте конструкции. Введение в схему задатчика исключает подсчет холостых ходов пресса и бракованных деталей.
Устройство для учета деталей при штам. повке, содержа щее датчик давления, элемент И, генератор эталонной частоты и пороговый элемент, выход которого подключен к счетчику, отличающееся тем, что, с целью повышения точности устройства, в него введены последовательно соединенные задатчик, 46 индукционный датчик и блок коррекцИи, выход которого подключен через генератор эталонной частоты к одному из входов элемента
И, другой вход которого соединен с выходом датчика давления, вход которого подключен к выходу задатчика, а выход элемента И соединен со входом порогового элемента.
Источники информации, принятые so внимание при экспертизе
20 1. Авторское свидетельство % 354440, кл. G 06 М 3/10, 1971.
2. Патент Великобритании Хв 1122033, кл. G 4 D, 1968.
