Устройство для максимальной токовой защиты электронно- лучевой установки

Патент 642815

Авторы

Иллюстрации

Показать все

Реферат

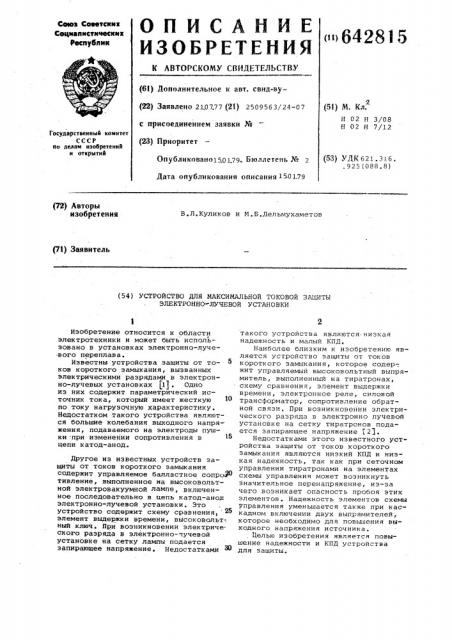

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

CoIo3 Советских

Сециалистичесиих

Республик

« >642815 (6l) Дополнительное к авт. свид-ву(22) Заявлено 21,0777 (2!) 2509563/24-07 с присоединением заявки № (23) Приоритет

Опубликовано150 1.79. Бюллетень №

Дата опубликования описания 150179 (5l) N. Кл.

Н 02 Н 3/08

Н 02 Н 7/12

Государственный комитет

СССР ио делам изобретений и открытий (53) УДК 621. 316. .925(088.8) (72) Авторы изобретения

В.Л. Куликов и М, Б. Дельмухаметов (71) Заявитель (5 4 ) УСТРОЙ СТВО ДЛЯ МАКСИМАЛЬНОЙ ТОКОВОЙ ЗАЩИТЫ

ЭЛЕКТРОННО-ЛУЧЕВОЙ УСТАНОВКИ

Изобретение относится к области электротехники и может быть использовано в установках электронно-луче.вого переплава.

Известны устройства защиты от токов короткого замыкания, вызванных электрическими разрядами в электронно-лучевых установках (11 . Одно из них содержит параметрический источник тока, который имеет жесткую по току нагрузочную характеристику.

Недостатком такого устройства являются большие колебания выходного напря-. жения, подаваемого на электроды пушки .при изменении сопротивления в

15 цепи катод-анод.

Другое из известных устройств защиты от токов короткого замыкания содержит управляемое балластное сопрое0 тивление, выполненное иа высоковольтной электровакуумной лампе, включенное последовательно в цепь катод-анод электронно-лучевой установки. Это устройство содержит схему сравнения, кб элемент выдержки времени, высоковольт-. ный ключ. При возникновении электриче. ского разряда в электронно-чучевой установке на сетку лампы подается запирающее напряжение. Недостатками такого устройства являются низкая надежность и малый КПД.

Наиболее близким к изобретению является устройство защиты от токов короткого замыкания, которое содер-.

KHT управляемый высоковольтный выпрямитель, выполненный на тиратронах, схему сравнения, элемент выдержки времени, электронное реле, силовой трансформатор, сопротивление обратной связи. При возникновении электрического разряда в электронно лучевой установке на сетку тиратронов подается запирающее напряжение 2 .

Недостатками этого известного устройства защиты от токов короткого замыкания являются низкий КПД и низкая надежность, так как при сеточном управлении тиратронами на элементах схемы управления может возникнуть значительное перенапряжение, из-за чего возникает опасность пробоя этих элементов. Надежность элементов схемы управления уменьшается также при каскадном включении двух выпрямителей, которое необходимо для повышения выходного напряжения источника.

Целью изобретения является повышение надежности и КПД устройства для защиты.

642815

Это достигается тем, что устройство для максимальной токовой защиты электронно"лучевой установки, содержащее сопротивление обратной связи, включенное между минусовым выводом выпрямительно-трансформаторного блока и выходом электронно-лучевой установки, к которому присоединены последо- > вательно включенные элемент сравнения, элемент выдержки времени и исполнительный орган, включенный между трехфазной сетью питания и входом выпрямительно-трансформаторного блока, снаб- 10 жено блоком формирования синхровЂ” импульсов, блоком логических элементов, блоком памяти и блоком формирования запускающих импульсов, которые соединены последовательно. При этом исполнительный блок выполнен в виде тиРисторно-диоднсгo контактора, цепи управления которого присоединены к выходу лака формирования запускающих импульсов, выход элемента выдер>кки времени подключен к входу блока логических элементов, а блок формирования синхроимпульсов входпыми зажимами присоединен к трехфазной сети.

На чертеже представлена блок-схема устройства для защиты.

Устройство содержит схему сравнения 1, на которой происходит сравнение тока анода электронно-лучевой

30 установки с заданным значением, элемент выдержки времени 2, выходным сигналом которого управляется блок. 3 логических элемен ов, блок 4 формирования синхроимпульсов, блок памяти

5, блок 6 формирования запускающих импульсов, исполнительный элемент 7, силовой трансформатор 8, высоковольтный выпрлмитель 9 и сопротивление 10 обратной связи.

Устройство работает следующим об- 40

Разом.

При превышении анодным током за-. данного значения происходит опрокидывание схемы сравнения 1, на выходе элемента выдержки времени 2 появляется запирающий блок 3 логических элементов си-нал. В этом случае синхроимпульсы Нс. поступают в блок памяти 5. В блоке памяти происходит запоминание фазы, на которой произошло короткое замыкание. При этом сигналы 50 с блока памяти не поступают через блок 6 форми.>ования запускающих импульсов на исполнительный элемент 7 и происходит запирание последнего, Лля улучшения режима работы силового трансформатора 8 и исполнительного элемента в блоке памяти 5 запоминается фаза, на которой произошло короткое замыкание и запирание исполнительного элемента, с последующим включением последнего через интервал времени, определяемый элементом выдержки времени 2, синхронно с началом следующей фазы.

Предлагаемое устройство по сравнению с известными потребляет энергии в 5 раз меньше и в 3-5 раз выше его надежность. Надежность устройства повышается за счет применения низковольтной аппаратуры в схеме управления исполнительным элементом, установленным в цепи низковольтной обмотки силового трансформатора.

Формула изобретения

Устройство для максимальной токовой защиты электронно-лучевой установки, содержащее сопротивление обратной связи, включенное между минусовым выводом выпрямительнотрансформаторного блока и выходом электронно-лучевой установки, к которому присоединены последовательно включенные элементы сравнения, элемент выдержки времени и исполнительный орган, включенный между трехфазной сетью питания и входом выпрямительно-трансформаторного блока, о т л и,ч а ю щ е е с я тем, что, с целью повышения чувствительности и надежности, оно снабжено блоком формирования сийхроимпульсов, блоком логических элементов, блоком памяти и блоком формирования запускающих импульсов, которые соединены последовательно, при этом исполнительный,блок выполнен в виде тиристорно-диодного контактора, цепи управления которого присоединены к выходу блока формирования запускающих импульсов, выход элемента выдер>кки времени подключен к входу блока логических элементов, а блок формирования синхроимпульсов входными зажимами присоединен к трехфазной сети °

Источники информации, принятые во внимание при экспертизе:

1 . Заборнок Г.Ф. и др. Электронная плавка металлов, Металлургия, 1972, с. 232-238.

2. Авторское свидетельство СССР

У 513442, кл. Н 02 Н 7/12, 1974.

642815

Тираж 856 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Заказ 7777/52

Филиал ППП Патент, r.Óæãoðoä, ул.Проектная-,4

Составитель Л.Корнеева

Редактор Т.Юрчикова Техред Н.Андрейчук Корректор М.Демчик
