Реферат

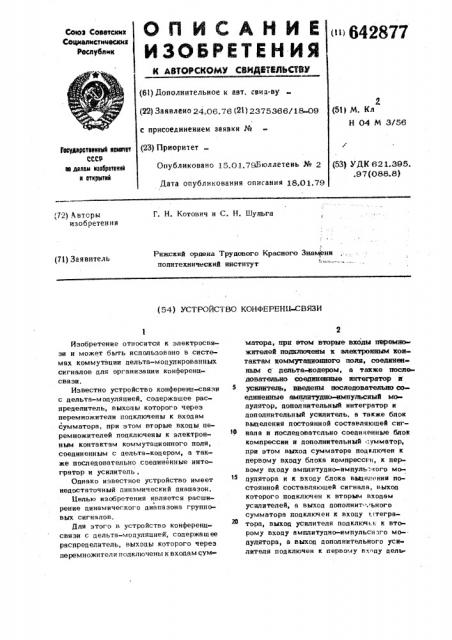

О П И C А Н И Е <„, 642877

ИЗОБРЕТЕН ИЯ

Союз Соеетекик

Социалистически

Республик (6t) Дополнительное к авт. свив-ву (22) Заявлено 24.06.76 (21) 2375366/18 09 с присоединениеы заявки № (23) Приоритет

Опубликовано 15.01.7аБюллетень № 2

Дата опубликования описания 18.01.79

2 (51) М. Кл

Н 04 М 3/56 йаударатаюеьй анетет

СССР в делам изобретена» а вткрытай (53) УДК 621.395. .97(088.8) Г. Н. Котович и С. H. Шульга (72) Авторы изобретения

Рижский ордена Трудового Красного Знамени политехнический институт (71) Заявитель (54) УСТРОЙСТВО КОНФЕРЕНЦ-СВЯЗИ

Изобретение относится к электросвязи и может быть использовано в системах коммутации дельта-модулированных сигналов для организации конференцсвязи.

Известно устройство конференц-связи с дельта-модуляцией, содержащее распределитель, выходы которого через перемножители подключены к входам сумматора, при этом вторые входы перемножителей подключены к электронным контактам коммутационного поля, соединенным с дельта-кодером, а также последовательно соединенные интегратор и усилитель, Однако известное устройство имеет недостаточный динамический диапазон.

Целью изобретения является расширепке динамического диапазона групповых сигналов.

Для этого в устройство конференцсвязи с дельта-модуляцией, содержащее распределитель, выходы которого через перемножители подключены к входам сумматора, нри этом вторые входы пвремно жителей нодключены к электронным контактам коммутационного поля, соединен ным с дельта-кодером, а также последовательно соединенные интегратор н усилтттель, введены последовательно соединенные амплитудно-импульсный модулятор, дополнительный интегратор и дополнительный усилитель, а также блок выделения постоянной составляющей сигтв нала и последовательно соединенные блок компрессии и дополнительный:умматор, при этом выход сумматора подключен к первому входу блока компресстп, к первому входу амплитудно-импуль:ного модулятора и к входу блока выделения постоянной составляющей сигнала, выход которого подключен к вторым входам усилителей, а выход дополнит.. ьного сумматора подключен к входу sëòåãðâтора> выход усилителя подключите к вто

pDM) входу амплитудноимпульсн ого мо». дулятора, а выход дополнительного усилителя подключен к первому входу дель.

6 та-кодера, второй вход которого соединен со стробирующим выходом распределителя, при этом дополнительный выход распределителя подключен к второму входу блока компрессии, причем блок компрессии выполнен в виде последовательно соединенных регистров сдвига, нрямые и инверсные выходы которых подключены к входам блоков совпадения, при атом первый вход первого регистра сдвига является первым входом блока компрессии, вторые входы регистров сдвига являются вторым входом блока компрессии, а выходы блоков совпадения являются выходами блока компрессии.

На чертеже приведена структурная электрическая схема устройства.

Устройство конференц-связи с дельта-модуляцией содержит распределитель

1Д выходы которых через перемножителн 2 нодключежа к входам сумматора

3, прн этом вторые входы перемножи елей 2 подКлючены к электронным контактам коммутационного поля, сое- диненным с дельта-кодером 4, а также последовательно соединенные интегратор 5 и вычитающий усилитель 6, последовательно соединенные амнлитудноимпульсный модулятор 7, дополнительный интеко ратор 8 и дополнительный усилитель 9, а также блок 10, предназначенный для выделения постоянной составляющей сигнала и последовательнс соединенные блок компрессии ll u дополнительный сумматор 12, при этом выход сумматора 3 подключен к первому входу блока компрессии 11, к первому входу амплитудно-импульсного мОдулятора 7 и к входу блока 10 для выделения постоянной составляющей сигнала, выход которого подключен к вторым входам усилителей 6 и 9, а выход дополнительного сумматора 12 подключен к входу интегратора 5, выход усилителя 6 подключен к второму входу амплитудно-импульсного модулятора 7, а выход дополнительного усилителя 9 подключен к первому входу дельта-коllepe 4, второй вход которого соединен со стробирующим выходом распределителя 1, при этом дополнительный выход распределителя 1 подключен к второму входу блока компрессии 11.

Блок компрессии 11 выполнен в виде последовательно соединенных регистров сдвига 13, прямые и инверсные выходы которых подключены к входам блоков совпадения 14, при этом первый

42877 Д вход первого регистра сдвига 13 является первым входом блока компрессии

11, вторые входы регистров сдвига 13 являются вторым входом блока компрессии 11, а выходы блоков совпадения

14 являются выходами блока компрессии 11.

Устройство работает следующим образом.

После перемножения сигналов, поступающих с дельта-кодеров 4, с опорными сигналами распределителя 1 и их суммирования получается си-нал, который поступает в блок компрессии 11 группового сигнала, на амплитудно-импульсный мо» дулятор 7 и на блок 10.

Дискретная часть блока компрессии

11 состоит из регистров сдвига 13, блоков совпадения 14, Разрядность ре20 гистров сдвига 13 определяется числом участников конференц-связи щ, а их число - характеристикой компрессии.

Число блоков совпадения 14 равно удвоенному числу учзстников конференцЪЯ связи, так как сравнение ведется как по

-единицам, так и по нулям. Число входов каждого блока совпадения 14 определяется характеристикой компрессии канала.

Сигналы с выходов блоков совпадения

ЗО 14 поступают на дополнительный сумматор 12. С выхода дополнительного сумматора 12 цифровой поток поступает на интегратор 5, напряжение на выходе которого будет расти пропорционально

35 числу единиц в этом сигнале.

Поскольку канал каждого абонента занимает в цепи компрессии время, равное Рс/щ (где Т вЂ” период следования стробирующих импульсов), то пос40 ле интегратора 5 ставится усилитель 6.

Выходной сигнал на выходе вычнтающего усилителя 6 является модулирующим напряжением, которым с помощью BMплитудно-импульсного модулятора 7

45 модулируется суммарный цифровой сигнал. На выходе амплитудно-импульсного модулятора 7 получается цифровой сигнал, размах которого изменяется пропор50 ционально как изменению уровня сигналов, так и занимаемой им полосы, а следовательно, с увеличением уровня и частоты входных сигналов увеличивается и шаг квантования "8 на выходе интеS5 гратора 8, в результате чего исключается перегрузка.

Так как напряжение ослабляется, то к выходу дополнительного интегратора

8 подключен дополнительный усилитель

9. Далее групповой аналоговый сигнал кодируется дельта-кодером 4 н подается на все декодеры участников конференцсвязи, Снгнал подается также на блок 10 Ф для выцелення постоянной составляющей сигнала. Включение данного блока придает устройству конференц-связи большую гибкость и универсальность так как нарушает его работу в тех случаях, ког- 16 да нз М абонентов участвуют в конференц-связи только 0 абонентов, где (в.

Таким образом в предложенном устройстве значнтельно расшнрен цинамический цнапазон группового сигнала.

Формула нзобретення

1. Устройство конференц-связи с дельта-моцуляцней, содержащее распределитель, выходы которого через перемножители поцключены к входам сумматора, прн этом вторые входы неремножителей подключены к электронным контактам коммутационного поля, соединенным с дельта-кодером, а также последовательно соединенные интегратор и усилитель, о т л и ч а ю ш е е с я тем, что, с целью расширения динамического циапазояа групповых сигналов, введены последовательно соединенные амплитудно-импульсный модулятор, дочолннтельны& интегратор и цополннтель

42877 б ный уснлнтель, а так ке блок выделения постоянной составляющей сигнала н последовательно соединенные блок ком-: пресснн н дополнительный сумматор, прн этом выхоц сумматора подключен к первому sxoay блока компрессии, к первому входу амплитудно-импульсного модулятора н к входу блока выделення постоянной составляющей сигнала, выход которого подключен к вторым входам усилителей, а выход дополнительного сумматора подключен к входу интегратора, выход усилителя подключен к второму входу амплитудно-импульсного модулятора, а выход дополнительного усилителя поцключен к первому входу дельта-кодера, второй вхоц которого соединен со стробнрующнм выходом распределителя, прн этом дополнительный выход распределнтеля подключен к второму вхоцу блока компрессии.

2. Устройство по п. 1, о т л нч а ю щ е е с я тем, что блок компрессии выполнен в ниде последовательно соединенных регистров сдвига, прямые н инверсные выхоцы которых подключены к входам блоков совпадения, при этом первый вход первого регистра сдвига является первым входом блока компрессия, вторые входы регистров сдвига являются вторым входом блока компрессии, а выхоцы блоков совпадения являются выходами блока компрессии, 642877
