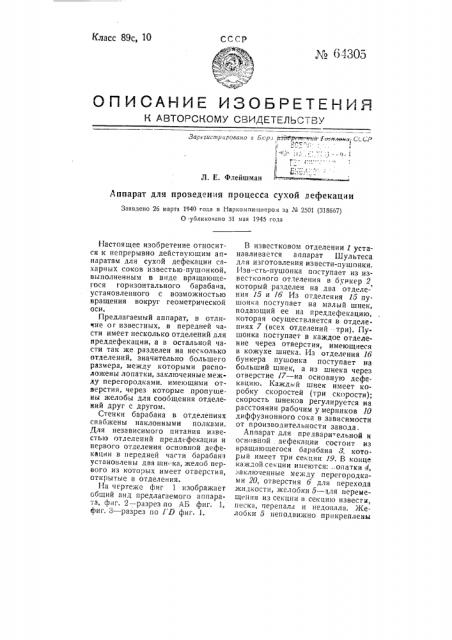

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зарегистрировано г Б оро г"-о гя =. гвалт: Го:.л:им и-. С С;Р 1

3,, ф

1 „.; д

Л. E. Флейшман

Аппарат для проведении процесса сухой дефекации

Заявлено 26 марта 1940 года в Наркомпи иеярои за ¹ 2501 (3186б7) О,уоликовгно 31 мая 1945 года

Настоящее изобретение относится к непрерывно действующим аппаратам для сухой дефекации сахарных соков известью-пушонкой, выполненным в виде вращающегося горизонтального барабана, установленного с возможностью вращения вокруг геометрической оси.

Предлагаемый аппарат, в отличие or известных, в передней части имеет несколько отделений для преддефекации, а в остальной части так же разделен на несколько отделений, значительно большего размера, между которыми расположены лопатки, заключенные между перегородками. имеющими отверстия, через которые пропущены желобы для сооощения отделений друг с другом.

Стенки барабана в отделениях снабжены наклонными полками.

Для независимого питания известью отделений преддефекации и первого отделения основной дефекации в передней части барабана установлены два шн ка, желоб первого из которых имеет отверстия, открытые в отделения.

На чертеже фиг 1 изображает общий вид предлагаемого аппарата, фиг. 2 — разрез по AE фиг. 1, фиг. 3 — разрез по l D фиг. 1.

В известковом отделении 1 устанавливается аппарат Шультеса для изготовления извести-пушонки, Изв-сть-пушонка поступает из известкового отделения в бункер 2 который разделен на два отделения 15 и 1б Из отделения Е5 пушонка поступает íà MBJIblA шнек, подающий ее на преддефекацию, которая осуществляется в отделениях 7 (всех отделений --три). Пушонка поступает в каждое отделение через отверстия, имеющиеся в кожухе шнека. Из отделения 1G бункера пушонка поступает на больший шнек, а из шнека через отверстие 17 — на основную дефекацию. Каждь и шнек имеет коробку скоростей (три скорости); скорость шнеков регулируется на расстоянии рабочим у мерников 10 диффузионного сока в зависимости от производительности завода.

Аппарат для предварительной и основной дефекации состоит из вращающегося барабана 8. который имеет три секции 19. В копцов каждой секции имеются: „опатки 4, заключенные между перегородками 20, отверстия б для перехода жидкости, желобки 5 — uëÿ перемещения из секции в секцию извести, песка, перепала и недопала. Желобки 5 неподвижно прикреплены,;4 64305 к трубе 8. Для перемешивания жидкости с известью и передвижения всех механических взвесей к лопаткам 4 к барабану привариваются наклонные полки

21 (под углом 40 — 45 ). Диффузионный сок 9 поступает по трубе .вниз барабана, в отделение, где осуществляется преддефекация, переходит во второе, затем в третье отделение 7. после чего через отверстие 6 переходит во вторую и в третью секции дефекатора и выходит по трубе И. Всемеханические взвеси передвигаются из секции в секцию через желобки 5 .и поступают на шнек 11, установленный под углом 40 — 45, где промываются водой, подаваемой по трубе 12; промытые взвеси удаляются, а сладкие воды добавляются к уходящему соку. В связи

:с тем, что на преддефекацию дается незначительное количество извести и осуществляется непрерывное движение аппарата 8, никаких отложений в отделениях 7 не будет.

Предмет изобретения

1. Аппарат для проведения процесса сухой дефекации сахарных соков, представляющий собой горизонтальный барабан, установленный с возможностью вращения около геометрической оси, отл ичаю щийся тем, что в передней части он имеет несколько отделений 7 для преддефекации, а в остальной части также разделен на несколько отделений 19, значительно большего размера, между которыми расположены лопатки 4, заключенные между перегородками

20, имеющими отверстия б, через которые пропущены желоба 5 для сообщения отделений друг с другом.

2. Форма выполнения аппарата по п. 1, отличающаяся тем, что стенки барабана в отделениях 19 снабжены наклонными полками 21.

3. Форма выполнения аппарата по п, п. 1,2 отличающаяся тем, что для независимого питяння известью отделений 7 преддефекации и первого отделения 19 основной дефекации — в передней части барабана установлены два шнека

15 и 1б, желоб первого из которых имеет отверстия, открытые в отделения 7.

Фиг. I

1

t (, Фиг. 3
