Реферат

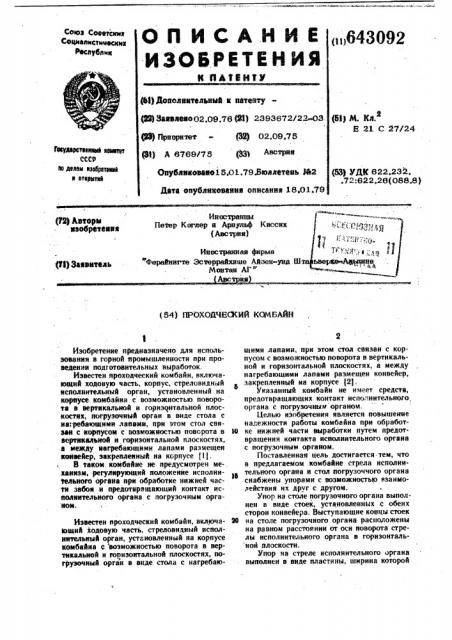

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

Ю ИАФЕВТМ

64) Лоыолыытал иый ы ыатеиту

6Ф З®иилыыо02,09.76 (Я) 2393672/2203 (33) Приврите и - f32) 02.09.75 (33) A 8769/78 @З Австрии

Оиубаиковаые16.01..79 Яюллетеаь Ж2

Дата епублыыамеыи описания 18,01.79

Союз Советскмх социалистических

Распублмя

«„643092 рц М, Хл.

Е 21 С 27/24

Гввудврвтввхивй хвмвтвт

СССР вв двввм взвбрвгввв» в вгхрвпхй 5З уДК 622,232. .7 2: В22,2В! 088 8 }

Ип страны

Петер Котлер и Арнульф Кисснк (Asc Tpas) (f2) Аытбфй

ыэобретеыиа ф» ((p 3q

Ииостранная фнрьга

Фврейнигте Эстеррайхише Айзен-унд Ш

Монтан АГ"

Авс as (й) 3аввытель (64) ПРОХОДЧЕСКИИ КОМБАЙН

Изобретение предназначено для использования в горной промышленности при проведении подготовительных выработок.

Известен ироходческий комбайн, включающий ходовую часть, корпус, стреловидный исполнительный орган, установленный на корпусе комбайна с возможностью поворо та в вертикальной н горизонтальной плоскостяк, погрузочиый орган в виде стола с иагребающими ланами, при этом стол свяэа» с «орпусом с возможностью повсрота в N вертикальной и горизонтальной плоскостях, а между иегребающими лапами размещен конвейер, закренлеиный па корпусе (1).

В таком комбайне не предусмотрен меканизм, регулирующий положение исполни- ® тельного органа пр» обработке нижней части забоя и предотвращающий контакт исполнительного органа с погрузочным органом.

Известен проходческнй комбайн, включа- х9

Ьщнй йодовув часть, стреловидный исполнительный орган, установленный на корпусе комбайна с возможностью поворота в вертикальной и.горизонтальной плоскостях, погрузочный орган в виде стола с нагребающнмн лапами, прн этом стол связан с корпусом с возможностью поворота в вертикальной и горизонтальной плоскостях, а между нагребающими лапами размещен конвейер, закрепленный на корпусе (2).

Указанный комбайн не имеет средств, предотвращающих контакт исполнительного, органа с погрузочным органом.

Целью изобретения является повышение надежности работы комбайна при обработке нижней части выработки путем предотвращения контакта исполнительного органа с погрузочным органом, Поставленная цель достигается.тем, что в предлагаемом комбайне стрела исполнительного органа и стол погрузоччого органа снабжены упорами с возможностью взаимодействия нх друг с другом.

Упор иа столе погрузочного органа выполнен в виде стоек, установленных с обеих сторон конвейера. Выступающие концы стоек на столе погрузочного органа распо,пожены на равном расстоянии от оси поворота стрелы исполнительного органа в горизонталь ной плоскости.

Упор на стреле исполнительного органа выполнен в виде пластины, ширина которой

643092 рами 13, Высота упоров 13 и 14 рассчитана так, что во всех положениях исключен контакт стрелы 1 исполнительного органа с нагребающими лапами 9 погрузочного органа, Гидравлические подъемные цилиндры имеют перегрузочный клапан 15 (фнг..3», поэтому в случае столкновения погрузочный, стол 6 стрелой 1 исполнительного органа о1жимается вниз.

3 больше, чем расстояние, между выступающими концами стоек на столе погрузочного органа.

На фиг, 1 изображен предлагаемый комбайн, внд: сбоку; на фиг, 2 — то же, внд в 5 плане; на фиг. 3 -- погрузочный орган, вид сбоку; на фнг. 4 — то же, вид в плане.

Исполнительный орган в виде стрелы 1 с режущими головками 2 шарнирно закреп лен на корпусе 3 комбайна с юэможностью поворота в вертикальной и горизонтальной плоскостях. Поворот в горизонтальном направлении происходит вокруг вертикальной оси 4, а поворот в вертикальном направлении происходит вокруг горизонтальной оси

5. Погрузочный стол 6 шарнирно закреплен йа коряусе 3 и может поворачиваться вокруг горизонтальной оси ?. Привод подъема погрузочного стола 6 осуществляется посредством гидравлического цилиндра 8. На верхней поверхности погрузочного стола подвижно установлены . нагребающие ланы 9 (фиг, 4), приводимые s движение дисками .

10. Между нагребающими лапами размещен конвейер 11, конец 12 которого .входит в выемку погрузочного стола 6. Нагребающие лапы 9 выполняют движение, посредством которого подрубленный материал нодается к концу 12 конвейера 11.

На погрузочном столе устаиовЛеиы упоры 13 в виде стоек, которые размещены нс обеим сторонам конца 12 конвейера 11, помому они ие препятствуют проходу нод- ® рубленного материала.

Упоры 13 установлены с наклоном и иа равном расстоянии от оси 4 поворота стрелы l .исполнительного органа в горизонтальной плоскости, 35

На стреле 1 исполнительного органа закреплен упор 14 в виде пластины, которйя служит протнвоупором для стоек. Пластина 14 имеет больший размер по ширине, чем расстояние а между стойками (фиг. 4», поэтому она во всех боковых положениях ново- 46 рота стрелы 1 исполнительного органа может служить упором прн контакте с уяо4

На фиг. 3 изображен штрихами погрузочный стол 6 в поднятом положении (6 )., В зависимости от положения подъема нли упор

l3 упирается в упор I4, или сам передний конец погрузочного стола упирается в стрелу t исполнительного органа. В обоих случаях нагребающие лапы 9 защищены от столкновения.

Формула изобретения !. Проходческий комбайн, включающий ходовую часть, корпус, стреловидный исполнительный "рган, установленный на корпусе комбайна с возможностью поворота в вертикальной и горизонтальной плоскостях, погрузочный орган в виде стола с .иагребающнмн лапами, при этом стол связан с корпусом с возможностью поворота в вертикальной и горизонтальной плоскостях, а между нагребающями лапами размещен конвейер, закрепленный на корпусе, отличающийся тем, что, с целью повышения надежности работы комбайна при обработке нижней части выработки путем предотвращения контакта исполнительного органа с погрузочным органом, стрела исполнительного органа и стол погрузочного органа снабжены упорами с возможностью взаимодействия их друг с другом.

2. Проходческнй комбайн по п. 1, отличающийся тем, что упор на столе погрузочного оргаиавыполнеи в виде стоек, установленных с обеих сторон конвейера. 3. Проходческий комбайн по п. 2, отли-. чающийся тем, что выступающие концы стоек иа столе погрузочного органа расположены на равном расстоянии от оси поворота стрелы исполнительного органа в горизон-. тальной плоскости.

4. Проходческий комбайн по пп. 1 — 3, отличающийся тем, что упор иа стреле исполнительного органа выполнен в виде пластины, ширина которой больше, чем расстояние между высту ающимн концами стоек на столе погрузочного органа.

Источники информации, принятые во внимание при экспертизе

l. Авторское свидетельство СССР № 323552, кл. Е 21 С 27 24, 1971.

2. Патент ФРГ ¹ 1274543, кл. 5Ь 27/24, 1968.

643092 у р гз ф
