Инерционный пылеуловитель

Инерционный пылеуловитель

Иллюстрации

Показать все

Реферат

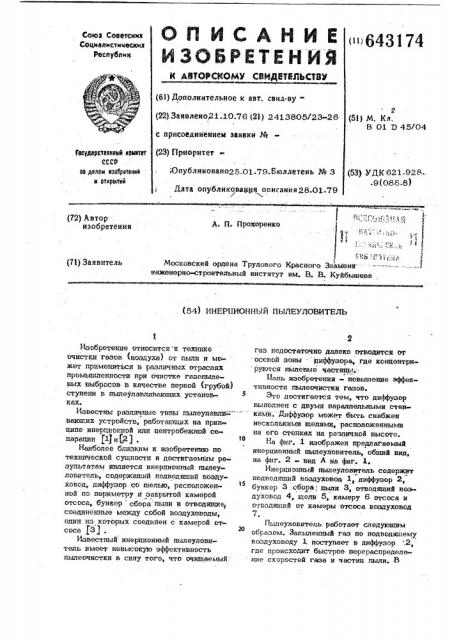

»643174

Союз Советских

Соцмалмст ические

Республик (61) Дополнительное к авт. свил-ву " (22) Заявлено21.10.76 (2l } 2413805l23-26 с присоединением заявки №(5l) М. Кл, В 01 Э 45/04 (23) ПриоритетГееудератненнвй нматет

СССР в делам нзабретеннй я Ютнньмнй (53) УДК 621.928., .9(Oae.Â) ьОпубликовано25.01.79.Бюллетень № 3

Дата опубликова@уя описания28.01.79 ,l ъ„

= .-.а., с . .. : Я (72) Автор . изобретения

A. П. Прохоренко

}j

\ ъ

Московский ордена Трудового Красного Знаыениинженерно-строительный институт им, В. В. Куйбышева (71) Заявитель (54) И В ПИО Н и П П У ОВИТЕЛ1

Изобретение относится к технике очистки газов (воздуха) ст пыли и мо-жет применяться в различных отраслях промьппленности нрн очистке газопылевых выбросов в качестве первой (грубой) ступени в пылеулавливаящих установках, Известны различные тины пылеулавли-"= - ваюших устройств, работавших на принципе инерционной или центробежной сепарапли Я и (2) .

36

Наиболее близким к изобретению по технической сущности н достигаемым результатам является инерционный пылеуловитель, содержащий подводшпий воздуховод, диффузор со щелью, расположенной по периметру и закрытой камерой отсоса, бункер сбора пыли и отводящие, соединенные между собой воздуховоды, один из которых соединен с камерой отсоса f3 ) .

Известный инерпионный пылеуловитель имеет невысокую эффективность пылеочистки в силу того, что очиШаемый газ недостаточно далеко отводится ог осевой зоны . диффузора, где концентрируютса пылевые частицы..

Пель изобретения - повышение эффективности ылеочистки газов.

Это достигается тем, что диффузор выполнен с двумя параллельными стенками. Ллффузор может быть снабжен несколькими шелямн, расположенными на его стенках на различной высоте.

На фиг. 1 изображен предлагаемый инердионный пылеуловитель, общий вил, на фиг. 2 - вид А на фиг. 1.

Инерпишпый пылеуловитель содержит нодводашнй воздуховод 1 диффузор 2, бункер 3 сбора, пыли 3, отводшцнй воздуховод 4, щели 5, камеру 6 отсоса и отводящий от камеры отсоса воадуховод

7.

Пылеуловитель работает следующим образом. Запыленный газ по подводящему воздуховоду 3. поступает в диффузор,2, где происходит быстрое перераспределе» иие скоростей газа и частиц пыли. В

643174 .Р

ЦНИЙПИ Заказ 7888/6 Тираж @® Подписное

Филиал ППГ! Патент, г. Ужropon, ул. Проектная, 4

" "результате частицы пъши с большой скоростью (в силу своей инерционности) пролетают в бункер 3 сбора пыли, где и осаждаются. Освободившийся от пыли газ поступает в отводящий воздуховод

4, rge объединяется с отсосанным через щели 5 и отведенным далее из камеры 6 отсоса через воздуховод 7 газом.. выполнение диффузора с двумя параллельными стенками и щелями, расположенными на стенках, образующих диффузор на различных высотах позволяет значительно расширить область безотрывного течения газа через диффузор, а следовательно,,и максимально удалить освободившийся от пыли газ от осевой зоны диффузора, где концентрируется основная масса пыли. B результате очи щенный газ можно отводить из периферийных зон диффузора не увлекая пылевых частиц, а это приводит к повышению эффективности пылеочистки примерно на 30%, Формула изобретения

1. Инерцисашый пылеуловитель, содержащий цодводяшкй воздуховод, диффузор со щелью, расположенной в плоскости, параллельной его основанию и закрытой камерой отсоса, бункер сбора пыли и отводящие, соединенные между собой воздуховоды, один из которых соединен с камерой отсоса, о т л ичающийся тем,что,сцелью повышения эффективности пылеочистки газов, диффузор выполнен с двумя параллельными стенками.

2. Инерционный пылеуловитель по п.1,отличающийся тем, что. диффузор выполнен со щелями, расположенными на разной высоте.

Источники информации, принятые во внимание при экспертизе:

1.Гордон Г. М., Пейсахов И. Л., Пылеулавливание и очистка газов. М., Р4еталлургиздат, 1958, с, 23-3О.

2- бажов К. Р Борьба с пылью в промьппленности. И., 1962. с. 34-35.

3. Авторское свидетельство СССР

% 550168, кл. О 01 2 45/С4, 1975.
