Способ получения сорбента-катализатора для очистки газа

Способ получения сорбента-катализатора для очистки газа

Иллюстрации

Показать все

Реферат

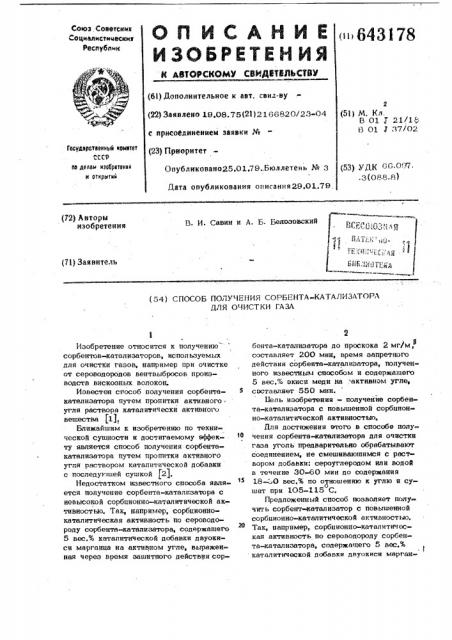

Союз Советсннк

Социалистических т есяубл н

О П И C А Н И Е .и 643178

ИЗОБРЕТЕН ИЯ (6l) Дополнительное к авт. свнд-ву (22) Заявлено 19.08. 75(21) 2166820/23-04 с присоединением заявки № (23) т триорнтет

Опубликовано25.01 79.,Бюллетень № 3 (51» М. Кл.

Б 01 У 21/19

A 01 Х 37/02

Гасудврвтвевиый ввнвтет

СССР ав делам юевретенее н еткрнтвй (53} УДК 66 0 -т7.З(088Я) Дата опубликования онисання29,01,79 (72) Авторы изобретения

Б. И. Савин н А. Б. Белозовскнй (54) СПОСОБ ПОЛУЧЕНИЯ СОРБЕНТА-КАТАЛИЗАТОРА

ДЛЯ ОЧИСТКИ ГАЗА

Изобретение относится к получению - сорбентов-катализаторов, испол ьзуемых для очистки газов, например при очистке от сероводородов вентвыбросов производств вискозных волокон.

Известен способ получения сорбентакателизатора путем процитки активного ° угля раствора каталитнческтт активного вещества jl ).

Ближайшим к изобретению по технической сущности и достигаемому эффекту является способ получения сорбентакатализатора путем пропнтки активного угля раствором каталитической добавки с последуишей сушкой (2).

Недостатком известного способа является получение сорбента-катализатора с невысокой сорбционно-каталитической активностьто. Так, например, сорбцноннокаталитическая активность по сероводороду сорбента-катализатора, содержащего

5 вес,% каталитической добавки двуокиси марганца на активном угле, выраженная через время защитного действия сорбента-катализатора до проскока 2 мг/м, составляет 200 мин, время запретного действия сорбента-катализатора, полученного известным способом и содержащего

5 вес.% окиси меди на активном угле, составляет 550 мнн.

Цель изобретения — получение сорбента-катализатора с повышенной сорбцион но-каталнтической активностьто.

Пля достижения етого в способе получения сорбента-етатализатора для очистки газа уголь предварительно обрабатывают соединением, не смешиваюшнмся с раствором добавки: сероуглерадом или водой в течение 30-60 мин до содержания

18О весЛ по отношенито к углю и суо шат прн 1О5-115 С.

Предложенный способ позволяет пгэлучить сорбенткатализатор с повышенной сорбцнонно-каталитической активностью.

26

Тат, например, сорбционно-каталитическая активность по сероводороду сорбента-катализатора, содержащего 5 вес.%

1 каталитической добавки двуокиси марган6 43 178 ца на активном угле, полученного по предложенному способу, выраженная через время защитного действия сорбента-ката.лизатора до проскока 2 мг/м составля3 еТ 5 10 мин, а для сорбента-катализатора, содержащего 5 всс.% окиси медн на угле, соответственно 1880 мнн, Предварительная обработка активного угля сероводородом или водой приводит к тому, что последние, сорбируясь на угле, заполняют или блокируют сорбнруюшие его мелкие поры, исключая их из последуюшего процесса сорбции наносимой каталитической добавки.

Таким образом, при нанесении nponuToHBo1 o pBcTBQpQ последннй распределяет ся в оставшихся свободнымн более крупных порах. В связи с тем, что предварительно нанесенное соединение н растворитель из пропиточного раствора не смеши- 2о ваются и названное соединение практически не вкстрагирует активную добавку из прописочного раствора„ последняя отлагается в более крупных порах.

Пример 1. 23 г актнвного угля, марки АГ заливают 100 мл сероуглерода и выдерживают ЗО мин. Далее сероуглерод сливают, образец подсушивают в сушильном шкафу при Gg С в течение

15 мин, далее при 110 С s течение 15 о мин и охлаждают до темперачуры 20 C.

Содержанне сероуглерода в угле 30%, После етого образец опрыскнвают 16,5мл водного раствора перманганата келия с концентрацией 72 г/л (содержанне добав- З о ки 5%), сушат при температуре 150 С в течение 3 час и проверяют сорбционнокаталитическую способность по сероводороду до проскока 2 мг/м с использованн3 ем гаэовоздушной смеси с параметрами

Концентрацйя сероводорода, г/м > 0,5

Скорость, м/мин 5 о

Температура, С 20.

----Время зашитного действия сорбентакаталиэатора составляет 510 мин, катализатора, полученного известным способом - 2ОО мнн.

П р m м е р 2. 15 г активного угля марки АГ помешают и динамическую трубку и пропускают в течение 2 час паровоздушную смесь, содержащую 10% сероуглерода, до выравнивания начальной и проскоковой концентрации. Содержание сероуглерода в угле 18%. Далее образец опрыскивают 14,5 мл водного раствора

55 аммиака меди с концентрацией 48,9 г/л (содержание добавки 5%), сушат при температуре 180 С в течение 3 час н прове1ря1от сорбциоцпо-каталитическую способность по сероводороду до проскока 2 мг/и

3 с использованием газовоздушной смеси, приведенной в примере 1.

Время защптного действия сорбентакатализатора составляет 1880 мин, сорбента, полученного известным способом550 мин, Пример 3. 20 г активного угля марки АГ заливают 100 мл воды и выдерживают 30 мин, Далее воду сливают, образец подсушивают в, сушильном шкафу

o прн 110 С в течение 60 мин и охлаждают до температуры 20 С, о

Содержание воды в угле 25%. Послевтого образец опрыскивают 14,5 мл раствора йода в сероуглероде с концентрацией 43 г/л (содержание добавок 3%), сушат при 50 С в течение 15 мин, далее о при 110 С в течение 3 час и проверяют сорбцнонно-каталитическую способность по сероводороду до проскока 2мг/м.

3 с использованием газовоздушной смеси, названной в примере l.

Время защитного действия сорбентакаталиэатора составляет 1130 мин, каталпэатора, полученного известным способом, - 860 мин.

Пример 4. 25 r активного угля марки АГ заливают 100 мл сероуглерода и выдерживают 30 мин. Далее сероуглерод сливают, образец подсушивают о в сушильном шкафу при 50 С в течение о

15 мип, далее при 110 C в течение

l5 мин н охлаждают до температуры

20 С, Содержание сероуглерода в угле

° 10%. После вто о образец опрыскивают

9,0 мл водного раствора перманганата калии с концентрацией 72 г/л (содержание добавоки 2,4%), сушат при температуре 150 С в течение 3 час и проверяют сорбцйонно-каталитическую способность по сероводороду до проскока 2мг/м

3 с использованием гаэовоздушной смеси, названной в примере (lj., Время зашитного действия сорбентакатализатора составляет 350 мин, сорбента, полученного известным способом,140 мин.

Формула изобретения

Способ получения сорбента-катализатора для очистки газа от сероводорода путем пропитки активного угля раствором каталитической добавки> о т л и— ч а ю ш и и с я тем„что, с целью по643178

Составитель В. Тепляков

Редактор И. Разумова Техред М; Борисова Корректор T- Вашкови

Заказ 7888/6 Тираж ВЯ Подписное

БНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035» Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент, г, Ужгород, ул. Проектная, 4 лучения сорбента-каталиэапэра с повы-шенной сорбпионно-каталитической активностью, уголь предварительно обрабатывают соединением, несмешиваюшимся с раствором добавки: сероуглеродом или водой в течение 30-60 мин до содержании 18-30 весЛ по о ношению к углю и сушат при 105-115 С.

Источники информации, принятые во внимание при експертиэе

1. Строение и свойства адсорбеитов и катализаторов. В сб. под ред. Линсена B. Г..М., Мир, 1973, с. 439.

2. Технология катализаторов. В сб. под ред. Мухленова И, П. Л., Химия, 1974, с. 127.
