Реферат

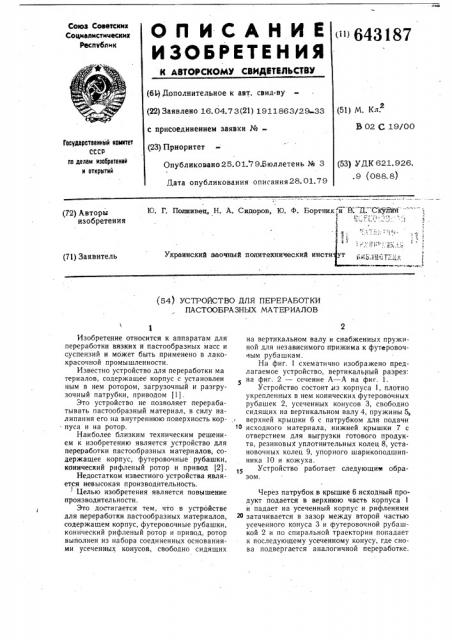

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик "l643187 (61) Дополнительное к авт. свид-ву (22) Заявлено 16. 04.73(21) 1911863ó20 ЗЗ (51) М, Кл, В 02 C 19/00 с присоединением заявки №(23) Приоритет

Государственный комитет

СССР оо делам изоорвтений и открытий

Опубликовано 25.01. 79.Бюллетень М 3 (53) УДК 621.926..9 {088.8) Дата опубликования описания28.01.79

10. Г. Полиивеп, Н. А. Сидоров, Ю, Ф. Бортник,й В Д ;" Скулйн - " :

\ (72) Авторы изобретения

",:, .:.,c.„., т (У

;1п\ б

Г м. т

Украинский заочный политехнический инсти (71) Заявитель

{54) УСТРОЙСТВО ДЛЯ ПЕРЕРАБОТКИ

ПАСТООБРАЗНЫХ МАТЕРИАЛОВ

Изобретение относится к аппаратам для переработки вязких и пастообразных масс и суспензий и может быть применено в лакокрасочной промышленности.

Известно устройство для переработки ма териалов, содержащее корпус с установлен ным в нем ротором, загрузочный и разгрузочный патрубки, приводом (1).

Это устройство не позволяет перерабатывать пастообразный материал, в силу налипания его на внутреннюю поверхность кор- пуса и на ротор.

Наиболее близким техническим решением к изобретению является устройство для переработки пастообразных материалов, содержащее корпус, футеровочные рубашки, конический рифленый ротор и привод (2).

Недостатком известного устройства является невысокая производительность.

1 Целью изобретения является повышение производительности.

Это достигается тем, что в устройстве для переработки пастообразных материалов, содержащем корпус, футеровочные рубашки, конический рифленый ротор и привод, ротор выполнен из набора соединенных основаниями усеченных конусов, свободно сидящих иа вертикальном валу и снабженных пружиной для независимого прижима к футеровочным рубашкам.

На фиг. I схематично изображено предлагаемое устройство, вертикальный разрез: на фиг. 2 — сечение А — А на фиг. 1.

Устройство состоит лз корпуса 1, плотно укрепленных в нем конических футеровочных рубашек 2, усеченных конусов 3, свободно сидящих на вертикальном валу 4, пружины 5, верхней крышки б с патрубком для подачи

1в исходного материала, нижней крышки 7 с отверстием для выгрузки готового продукта, резиновых уплотнительных колец 8, установочных колец 9, упорного шарикоподшипника 10 и кожуха.

Устройство работает следующим образом.

Через патрубок в крышке б исходный продукт подается s верхнюю часть корпуса 1 и падает на усеченный корпус и рифленями

2о затачивается в зазор между второй частью усеченного конуса 3 и футеровочной рубашкой 2 и по спиральной траектории попадает к последующему усеченному конусу, где снова подвергается аналогичной переработке.

643187

Коническая форма роторов в сочетании с независимым пружинным поджатием каждого ротора позволяет повысить производительность устройства.

Формула изобретения

10 фиг.2 Составитель H. Бибина

Техред О. Луговая Корректор Н,Тупипа

Тираж 734 Подписное:.

Редактор А. Морозова

Заказ 7889/7

UHHHIlH Государственного комитета СССР по делам изобретений и открыл ий! 13035, Москва, Ж-35, Раушская иаб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Устройство для переработки пастообразных материалов, содержащее корпус, футеровочные рубашки, конический рифленый ротор и привод, отличающееся тем, что. с целью повышения производительности, ротор выполнен из набора .соединенных основаниями усеченных конусов, свободно сидящих на вертикальном валу и снабженных пружиной для независимого прижима к футеровочным рубашкам.

Источники информаций, принятые во внимание при экспертизе

1. Ильевич А. П. Оборудование заводов силикатной промышленности. М., Госстройиздат, 1959, с. 192 — 194.

2. Авторское свидетельство СССР № 281139, кл. В 02 С 7/08, 1973.
