Устройство для регулирования температуры аэросмеси за мельницей-вентилятором

Устройство для регулирования температуры аэросмеси за мельницей-вентилятором

Иллюстрации

Показать все

Реферат



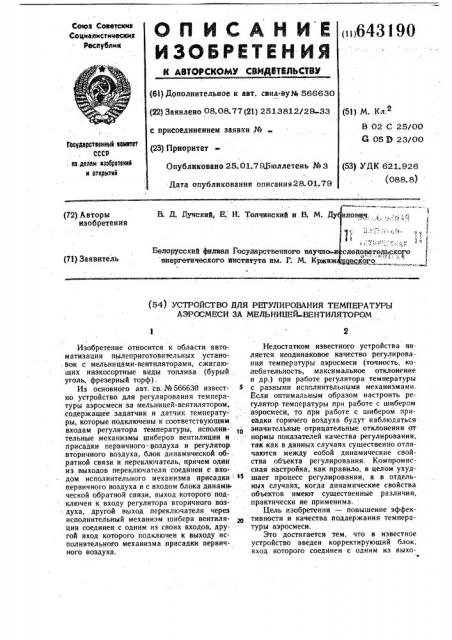

Союз Советемни

Социалнстнческих

Веспубпин (iii643190 (6!) Дополнительное к авт. свид-вуЖ 566630 (22) Заявлено 08.08.77(21) 2513812/29 33 с присоединением заявки № (23) Приоритет

Опубликовано 25.01.79.раллетень № 3 (51) М. Кл.

В 02 С 25/00

G 05 9 23/00

Государствеииый иемитвт

СССР. ив девам изабретеиий и открытий (53) УДК 621.926 (088. 8) Дата опубликования описания 28.01.79

В, Д. Оунский, Е. Н. Толчинский и В. М. Lty лович д (72) Авторы изобретения

1 Э А4 слеиомга фского

В О. юго.

Белорусский филиал т асуларственного научно-и энергетического института нм. Г. М. Кржиж (71) Заявитель (54) УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ

АЭРОСМЕСИ ЗА МЕЛЬНИБЕЙВЕНТИЛЯТОРОМ

Изобретение относится к области автоматизации пылеприготовительных устано. вок с мельницами-вентиляторами, сжигающих низкосортные виды топлива (бурый уголь, фрезерный торф).

Иэ основного авт. св. № 566630 известно устройство для регулирования температуры аэросмеси за мельницей-вентилятором, содержащее задатчик и датчик температу-: ры, которые подключены к соответствующим входам регулятора температуры, исполнительные механизмы шиберов вентиляции и присадки первичного воздуха и регулятор вторичного воздуха, блок динамической:об-, ратной связи и переключатель, причем один из выходов переключателя соединен с вхо . дом исполнительного механизма присадки: тэ первичного воздуха и с входом блока динами ческой обратной связи, выход которого подключен к входу регулятора вторичного воз. духа, другой выход переключателя через исполнительный механизм шибера вентиляции соединен с одним из своих входов, другой вход которого подключен к выходу исполнительного механизма присадки первичного воздуха.

Недостатком известного устройства является неодинаковое качество регулирования температуры аэросмеси (точность, колебательность, максимальное отклонение и др,) при работе регулятора температуры с разными исполнительными механизмами. сли оптимальным образом настроить регулятор температуры при работе с шибером аэросмеси, то при работе с шибером присадки горячего воздуха будут наблюдаться . значительные отрицательные отклонения от нормы показателей качества регулирования, так как в данных случаях существенно отличаются между собой динамические свойства объекта регулирования. Компромиссная настройка, как правило, в целом ухудшает процесс регулирования, а в отдельных случаях, когда динамические свойства объектов имеют существенные различия, практически не применима.

Цель изобретения — повышение эффективности и качества поддержания температуры аэросмеси.

Это достигается тем, что в известное устройство введен корректирующий блок, вход которого соединен с одним из выхо643190

3 дов переключателя, а выход подключен к

"""одйому- из входбв регулятора температуры.

На чертеже, изображена структурная схема предлагаемого устройства, Устройство для регулирования температуры аэросмеси за мельницей-вентилятором: содержит задатчик l температуры аэросмеси, датчик 2 температуры аэросмеси, регулятор 3 температуры аэросмеси; переключатель 4, исполнительный механизм 5 шибера присадки горячего -(первичного) воздуха, исполнительный механизм 6 шибера аэросмеси, регулятор 7 вторичного воздуха, блок 8 динамической обратной связи и корректирующий блок 9.

Устройство работает следующим образом.

Разность. сигналов задатчика l и датчика 2 поступает на регулятор 3, выход которого через переключатель 4 подается на исполнительные механизмы 5 и 6. алгоритм работы переключателя 4 следующий: при отклонении температуры аэросмеси от заданного значения вступает в. работу сначала шибер аэросмеси; ври исчерпании диапазона регулирования по шиберу аэросмеси вступает в работу исполнительный механизм

«шибера присадки горячего. первичного) воздуха с одйовременным воздействием от корректирующего блока 9 на изменение структуры и параметров настройки регулятора, 4 приводящим к сохранению показателей качества процесса регулирования температуры аэросмеси, имеющих место при работе с шибером аэросмеси. При изменении расхо3 да присадки первичного воздуха через блок 8 динамической связи корректируется задание регулятору вторичного воздуха, Точное поддержание заданного для данных видов топлива по условиям взрывоопасности предела температуры аэросмеси повышает надежность работы пылесистемы и снижает расход электроэнергии на пневмотранспорт за счет низких значений плотности транспортируемых газов, соответствующих данной температуре аэросмеси. Кроме то15 го, поддержание постоянной температуры аэросмеси за мельницей-вентилятором определяет постоянную влажность готовой пыли, что обеспечивает устойчивое ее воспламенение.

Формула изобретения

Устройство для регулирования температу ры аэросмеси за мельницей — вентилятором по авт. св. № 566630, отличающееся тем, что, с целью повышения эффективности и качеств ва поддержания температуры аэросмеси, в него введен корректирующий блок, вход которого соединен с одним из выходов переключателя, а выход подключен к одному из входов регулятора температуры.
