Устройство для закрепления тонкостенных цилиндрических деталей

Устройство для закрепления тонкостенных цилиндрических деталей

Иллюстрации

Показать все

Реферат

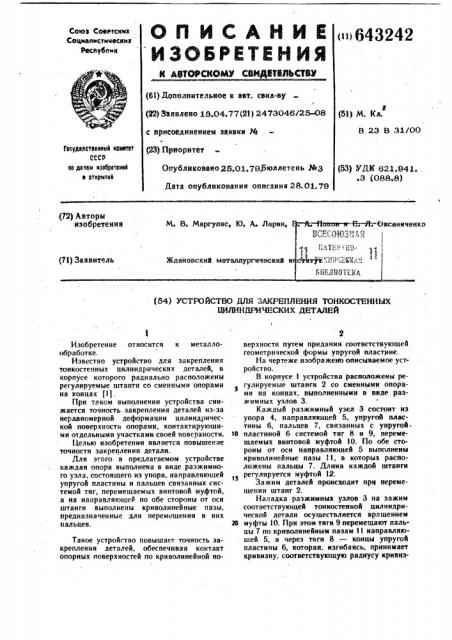

Q Il N C A H M Е i643242

ИЗОБРЕТЕНИЯ

Сова Советских

Соцмапмстических респубпмн (6l) Дополнительное к авт. свил-ву г (22} 3Фявлеио 18.04.77 (21) 2473046/25-08

{Я) М. Кл.

В 23 В 31/00 с присоединением заявки ¹ (23) Приоритет

Гапударатввннмй квинтет

СССР пе делам нзабрвтаннй н аткрытнй

О убликовано 25.01.79фюллетень ph3

Дата опублнковани» описания 28.01.79 (53) УДК 621 e4Z..3 {088.8) (72) Авторы изобретения

М В. Маргупнс, Ю. А. Ларин, 1,л,Тj-! i l.„ Q, (71) Заявитель

Ждановский мвгаллургическнй

«г, „„aggTEgA (54) УСТРОЙСТВО ДЛЯ ЗАХРБПЛЕНИЯ ТОНКОСТЕННЫХ

ЦИЛИНДРИЧЕСКИХ ДЕТАЛЕЙ

Изобретение относится к металлообработке.

Известно устройство для закрепления тонкостенных цилиндрических деталей, в корпусе которого радиально расположены регулируемые штанги со сменными опорами на концах 11 j .

При таком выполнении устройства снижается ючность закрепления деталей из-за неравномерной деформации цилиндрической поверхности опорами, контактирующими отдельными участками своей поверхности.

Целью изобретения является повышение точности закрепления детали.

Для этого в предлагаемом устройстве каждая опора выполнена в виде раэжимного узла, состоящего из упора, направляющей упругой пластины и пальцев связанных системой тяг, перемещаемых винтовой муфтой, а на направляющей по обе стороны от оси штанги выполнены криволинейные пазы, предназначенные для перемещения в них пальцев.

Такое устройство повышает точность закрепления деталей, обеспечивая контакт опорных поверхностей по криволинейной по2 верхности путем придания соответствующей геометрической формы упругой пластине.

На чертеже изображено описываемое устройство.

В корпусе 1 устройства расположены регулируемые штанги 2 со сменными опорамн иа концах, выполненными в виде раэжимиых узлов 3, Каждый разжимный узел 3 состоит нэ упора 4, направляющей 5, упругой пластины 6, пальцев 7, связанных с упругой ° !

О пластиной 6 системой тяг 8 и 9, nepeaieщаемых винтовой муфтой 10. По обе стороны от осн направляющей 5 выполнены криволинейные пазы 11, в которых расноложены пальцы 7. Длина каждой штанги регулируегся муфтой 12.

Зажим деталей происходит прн перемещении штанг 2.

Наладка разжимных узлов 3 на зажим соответствующей тонкостенной цилиндрическойй детали осуществляется вращением

26 муфты 10. При этом тяги 9 перемещают пальцы 7 по криволинейным паэам 11 направляющей 5, а через тяги 8 —. концы упругой пластины 6, которан, изгибаясь, принимает кривизну, соответствующую радйусу кривнэ643242

Формула изобретения

Редактор В. Дибобес

Заказ 790I/l0

ttHHHTIH Государствеииото комитета СССР по делаМ изобретений и открьпы6

I I 3035, Москва, Ж.35. Рзушсквя иаб., д. 4/5

Филиал ППП Патент», r. Ужгород, ул. Проектяая, 4 ны закрепляемого отверстия цилиндрической тонкостенной детали.

Данное устройс3во позволяет увеличить диаметр обрабатываемых деталей без смены зажимных опор.

Устройство для закрепления тонкостенных цилиндрических деталей, в корпусе которого радиально расположены регулируемые штанги со сменными бпорами йа концах, отличающееся .тем, что, с целью повыщения точности закрепления деталей, каждая опора выполнена в виде разжимного узла, состоящего нз упора, направляющей, упругой пластины и пальцев, связанных системой тяг, перемещаемых винтовой муфтой, а иа направляющей по обе стороны от оси штанги выполнены криволинейные пазы, предназначенные для перемещения в них пальцев.

Источники информации, принятые во внимание при экспертизе

l. Авторское свидетельство СССР

¹ 531562, кл. В 23 В 3100, 19?5.

Составитель fi Ярхо

Техред О. Х!уговая Корректор Л. Небола

Тираж ИЙ . Подписное
