Реферат

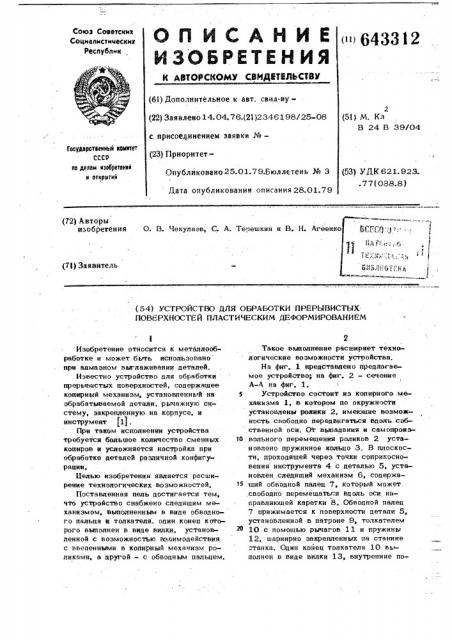

И А Н И Е <» 643312

ИЗОБРЕТЕН ИЯ

К АВТОе СКОМУ СВИДИТИЛЬСТВУ

Союз Сьввтсних

Социалистических

Республик (61) Дополнительное к авт. свид-ву(51) М. Кл

В 24 В 39/04 (22) Заявлеио14.04.76.(21)2346198/25-08 с присоединением заявки №вЂ” (23) Приоритет—

Государственнн1й квинтет

СССР на делам изобретений н открытий

Опубликовано 25.01.79.Бюллетень № 3 (53) УДК 621.923..77(088.8) Дата опубликования описания 28.01.79 (72) Авторы изобретения О. В. Чекулаев, С. A. Терешкин и В. H. Агеенк (73} Заявитель (54) УСТРОЙСТВО ДЛЯ ОБРАБОТКИ ПРЕРЫВИСТЫХ

IIOB|=PXHOCTE Й ПЛАСТИЧЕСКИМ ДЕФОРМИРОВАНИЕМ Изобретение относится к металлообработке и может бьть использовано при алмазном выглаживании деталей.

Известно устройство для обработки прерывистых поверхностей, содержащее копирный механизм, установленньй на обрабатываемой детали, рычажную систему, закрепленную на корпусе, и инструмент (1) .

При таком исполнении устройства требуется большое количество сменных копиров и усложняется настройка при обработке деталей различной конфигурации.

Белью изобретения является расширение технологических возможностей.

Поставленная цель достигается тем, что устройство снабжено следящим механизмом, выполненным в виде обводного пальца и толкателя, один конец которого выполнен в виде вилки, установленной с возможностью взаимодействия с введенными в копирный механизм роликами, а другой — с обводным пальцем.

Такое выполнение расширяет технологические возможности устройства, На фиг. 1 представлено предлагае мое устройство; на фнг. 2 — сечение

А-А на фиг. 1.

5 Устройство состоит из копирного механизма 1, в котором по окружности установлены ролики 2, имеющие возможность свободно передвигаться вдоль собственной оси; От выпадания и самопроизтО вольного перемещения роликов 2 установлено пружинное кольцо 3. В плоскости, проходящей через точки соприкосновения инструмента 4 с деталью 5, установлен следящий механизм 6, содержат5 щий обводной палец 7, который может свободно перемещаться вдоль оси направляющей каретки 8. Обводной палец

7 прижимается к поверхности детали 5, установленной в патроне 9, толкателем

10 с помощью рычагов 11 и пружины

12, шарнирно закрепленных па станине

=танка, Один конец толкателя 10 вьполнен в виде вилки 13, внутренние по643312 ф

Э верхности которой выполнены скошенными, что необходимо для перемещения роликов 2 во время вращения копирного механизма 1. На каретке 8 расположена оправка 14 с обрабатывающим инструментом 4. В неподвижных опорах уста,новлен шлицевой ходовой валик 15. На ходовом валике 15 жестко закреплен рычаг 16, который соприкасается с рабочей поверхностью копирного механиз ма 1. На нем же с помощью шлицевого соединения установлена скользящая вилка 17, ограничивающая перемещение обрабатывающего инструмента 4 в направ-, лении к поверхности детали 5.

Устройство работает следующим об« разом.

При попадании обводного пальца 7 в место разрыва обрабатываемой поверхности детали 5 он перемещается вдоль своей оси под действием пружины 12 ..

Толкатель 10, упирающийся в обводной палец 7, также перемещается в направлении к оси вращения детали 5, перемещая вилкой 13 ролики 2 в другое крайнее положение. Это продолжается до тех пор, пока палец находится в углублении детали 5. После выхода обводного пальца

7 иэ паза 18 толкатель 10 возвращается в исходное положение. При подходе паза 18 обрабатываемой поверхности к инструменту 4 выдвинутые на этом участке ролики 2 перемещают рычаг 16, в результате чего поворачиваются ходовой валик 15 и вилка 17, которая отводит инструмент 4 от обрабатываемой поверхности детали 5, предотвращая поломку инструмента 4.

Применение предлагаемого устройства-— дает возможность обрабатывать поверхности с разрывами большой протяженности, например поршни тепловозных дизелей, имеющие выемки в юбке, а также повысить производительность труда и качество поверхностей пр» обработке деталей, имеющих биение.

Формула изобретения

Устройство для обработки прерывистых поверхностей пластическим деформнрованием, содержащее копирный механизм, установленный на обрабатываемой де20 тали, рычажную систему, закрепленную на корпусе, и инструмент, о т л и ч аю щ е е с я тем, что, с целью расширения технологических возможностей, оно снабжено следящим механизмом, выполненным в виде обводного пальца и толкателя, один конец которого выполнен в виде вилки, установленной с возможностью взаимодействия с введенным в копирный механизм роликом, а другой— с обводным пальцем.

Источники информации, принятые во внимание при экспертизе

1. Справочник металлиста. Т. 5.

Под ред. Малова А. Н.,М., 1960, З,с. 68, табл. 34.
