Рабочий орган окорочного станка роторного типа

Рабочий орган окорочного станка роторного типа

Иллюстрации

Показать все

Реферат

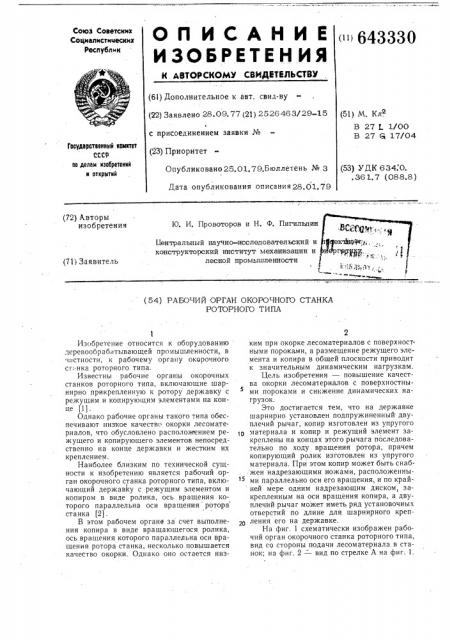

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (643330

Союз Советских

Социалистических

Реслублик (6l) Дополнительное к авт. свид-ву (22) Заявлено 28.09. 77 (21) 2526 463/29-15 (51) М. Кл

В 27 L 1/00

B 27 Cj 17/04 с присоединением заявки №

Гасударственный «амнтет

СССР оо делам изооретеннй н открытий (23) Приоритет (53) УДК 634. О. .361.7 (088.8) Опубликовано 25,01,79.Бюллетень № 3

Дата опубликования описания 28,01.79 (72) Авторы изобретения

Ю. И. Провоторов и Н. Ф. Пигильдин

Центральный научно-исследовательский и конструкторский институт механизации и лесной промышленности

1; . ;, „ .a (71) Заявитель (54) РАБОЧИЙ ОРГАН ОКОРОЧНОГО СТАНКА

РОТОРНОГО ТИПА

Изобретение относится к оборудованию деревообрабатывающей промышленности, в гастности, к рабочему органу окорочного ст; нка роторного типа.

Известны рабочие органы окорочных станков роторного типа, включающие шарнирно прикрепленную к ротору державку с режущим и копирующим элементами на конце (1).

Однако рабочие органы такого типа обеспечивают низкое качество окорки лесоматериалов, что обусловлено расположением режущего и копирующего элементов непосредственно на конце державки и жестким их креплением.

Наиболее близким по технической сущности к изобретению является рабочий орган окорочного станка роторного типа, включающий держав1у с режущим элементом и копиром в виде ролика, ось вращения которого параллельна оси вращения ротора станка (2) .

В этом рабочем органе за счет выполнения копира в виде вращающегося ролика, ось вращения которого параллельна оси вращения ротора станка, несколько повышается качество окорки. Однако оно остается низким при окорке лесоматериалов с поверхностными пороками, а размещение режущего элемента и копира в общей плоскости приводит к значительным динамическим нагрузкам.

Цель изобретения — повышение качества окорки лесоматериалов с поверхностными пороками и снижение динамических нагрузок.

Это достигается тем, что на державке шарнирно установлен подпружиненный двуплечий рычаг, копир изготовлен из упругого материала и копир и режущий элемент закреплены на концах этого рычага последовательно по ходу вращения ротора, причем копирующий ролик изготовлен из упругого материала. При этом копир может быть снабжен надрезающими ножами, расположенными параллельно оси его вращения, и по крайней мере одним надрезающим диском, закрепленным на оси вращения копира, а двуплечий рычаг может иметь ряд установочных отверстий по длине для шарнирного креп2в ления его на державке.

На фиг. 1 схематически изображен рабочий орган окорочного станка роторного типа, вид со стороны подачи лесоматериала в станок; на фиг. 2 —" вид по стрелке А на фиг. 1.

643330

Несущим элементом окорочного станка является ротор 1 с шарнирно закрепленными на нем по периметру упругими элементами 2 и державками 3, на конце каждой из которых шарнирно смонтирован двуплечий рычаг

4 с рядом отверстий 5. Положение рычага 4 относительно державки 3 задается упругим элементом, например, пружинами 6. На рычаге 4 по ходу вращения ротора 1 последовательно смонтированы упругий копир 7 на оси 8 и режущий элемент 9. Копир 7 снабжен параллельно расположенными относительно его оси вращения надрезающими ножами 10 и двумя дисками 11 и 12, по крайней мере один из которых 11 является над- резающим диском, установленным со стороны, противоположной подаче лесоматериала в ротор 1 станка. Второй диск 12 имеет притупленную кромку, что исключает дополнительный надрез по винтовой линии боковой поверхности лесоматериала и обеспечивает устойчивое движение копира 7. Режущий элемент 9 смещен от плоскости вращения надрезающего диска 11 на величину, которая выбирается с учетом максимальной скорости подачи лесоматериала и расстояния между копиром 7 и режущим элементом 9.

Рабочий орган окорочного станка роторного типа действует следующим образом.

При подаче лесоматериала рабочие органы предварительно дистанционно разводятся от центра ротора 1 и затем опускаются на поверхность лесоматериала (бревна).

При этом у каждого рабочего органа во взаимодействие с бревном вступает первоначально надрезающий диск 11, который рассекает поперек волокон кору лесоматериала по винтовой линии, а затем режущий элемент 9, движущийся за копиром 7, сдвигает кору по камбиальному слою. Надрезающие ножи 10 также надрезают кору лесоматериала и их следует использовать преимущественно при окорке березовых лесоматериалов. Измельченная кора легко удаляется из ротора и от околостаночного оборудования.

Необходимое усилие прижима рабочего органа станка к поверхности лесоматериала создается посредством упругих элементов 2 и пружин 6. Кроме того, в зависимости от физического состояния лесоматериала, количества и высоты остатков сучьев регулирование усилия прижима рабочего органа производится с помощью отверстий 5 в рычаге 4.

Изменение соотношения плеч рычага 4 при перестановке его отверстий на державке 3 обеспечивает варьирование усилия прижима как надрезающих ножей 10 и диска 11, так и режущего элемента 9.

При взаимодействии рабочего органа с остатком сучка 13 (см. фиг. 1, положение II) ударные нагрузки воспринимает копир 7, давление в котором создается с учетом возможности надреза коры и упру15

Формула изобретения

1. Рабочий орган окорочного станка роторного типа, включающий державку с ре4р жущим элементом и копиром в виде ролика, ось вращения которого параллельна оси вращения ротора станка, отличающийся тем, что, с целью повышения качества окорки лесоматериалов с поверхностными пороками и снижения динамических нагрузок, на дер45 жавке шарнирно установлен подпружиненный двуплечий рычаг, копир изготовлен из упругого материала, и копир и режущий элемент закреплены на концах этого рычага последовательно по ходу вращения ротора, при50 чем копир изготовлен из упругого материала. гого материала.

2. Рабочий орган по п. 1, отличающийся тем, что копир снабжен надрезающими ножами, расположенными параллельно оси его вращения, и по крайней мере одним надре55 го

30 гого удара двух тел. В момент подъема и нахождения копира 7 на плоскости среза остатка сучка процесс окорки продолжается.

В этом случае усилие прижима режущего элемента 9 увеличивается, но он безотрывно копирует присучковую зону. В момент удара режущего элемента об остаток сучка возникают большие динамические нагрузки, основную часть которых воспринимает упругий копир 7. При ударе режущий элемент 9 отрывается от поверхности бревна и, опускаясь с остатка сучка, продолжает безотрывно копировать засучковую зону. При большом диаметре остатка сучка режущий элемент копирует плоскость его среза (см. фиг. 1, положение III) или раскалывает сучок на части.

Преимущество предложенного рабочего органа состоит в том, что он обеспечивает качественную окорку лесоматериалов с остатками сучьев или другими поверхностными пороками хвойных и лиственных пород древесины. Достигается это за счет взаимодействия кинематически связанных деталей рабочего органа и наличия упругого копира с регулируемым давлением. Величина давления и упругие свойства копира влияют на динамику процесса окорки и обеспечивают ему колебания с незначительной амплитудой в момент и после взаимодействия с остатком сучка. Кроме того, упругий копир значительно уменьшает ударные и вибрационные нагрузки в процессе окорки, что позволяет увеличить срок службы основных деталей, улучшить скоростные характеристики станка и уменьшить потери древесины в отходы. зающим диском, закрепленным на оси вращения копира.

3. Рабочий орган по и. 1, отличающийся тем, что двуплечий рычаг имеет ряд устано643330

5 фиг. 2

Составитель В. Захаров

Техред О. Луговая Корректор А. Кравченко

Тираж 582 Подписное

ЫНИИПИ Государственного комитета СССР

-по делам изобретений и открытий

I 13035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор Т. Клюкина

Заказ 7909/15 вочных отверстий по длине для шарнирно. го крепления его на державке.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 499112, кл. В 27 L 1/00, 1974.

2. Авторское свидетельство СССР № 291790, кл. В 27 L 1/00, 1969.
