Способ обезвоживания гликолей

Способ обезвоживания гликолей

Иллюстрации

Показать все

Реферат

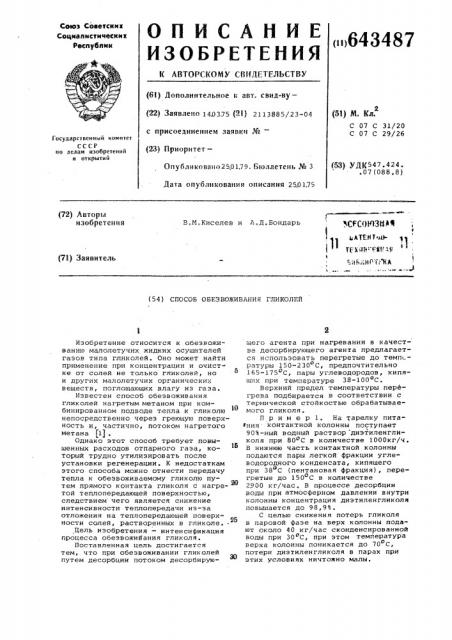

Союз Советски и

Социалистических

Реснубпик

ОПHCA H

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6l) Дополиительиое к авт. свил-ву— (51) М. Кл.

С 07 С 31/20

С 07 С 29/26 (22) Заявлено 14.0375 (9 l) 2113885/23-04 с присоединением заявки ¹ (23) Приоритет—

Государственный комитет ссср по делам изобретений и отн рати Й

Опуоликовано2501.79, Бюллетень ¹ 3

Дата опубликования описания 250179

@3) УДК547 ° 424 °.07 (088,8) (72) Авторы изобретения С СОИЗИя»

1) """",." „11 тг)(и) еа.-s

В. (4. Киселев и А, Д. Бондарь (54 ) СПОСОБ ОББВВОХИВАНИЯ ГЛИКОЛГЙ

<его агента при нагревании в качестве десорбирующего агента предлагается использовать перегретые до температуры 150-230 С, предпочтительно

165-175 С, пары углеводородов, кипящих при температуре 38-100 С, Верхний предел температуры .перегрева подбирается в соответствии с термической стойкостью обрабатываемого гликоля.

Пример 1. На тарелку питае..ьчя контактной колонны поступает

90%-ный водный раствор диэтиленгликоля при 80 С в количестве 1000кг/ч.

В нижнюю часть контактной колонны подаются пары легкой фракции угле" водородного конденсата, кипящего прн 38 С (пентановая фракция), пере» гретые до 150 С в количестве

2900 кг/час. В процессе десорбции воды при атмосферном давлении внутри колонны концентрация диэтиленгликоля повышается до 98,9в.

С целью снижения потерь гликоля в паровой фазе на верх колонны подают около 40 кг/час сконденсированной воды при 30 С, при этом температура верха колонны понижается до 70 С, потери дизтиленгликоля в парах при этих условиях ничтожно малы.

Изобретение относи — ñÿ к обезвоживанию малолетучих жидких осущителей газов типа гликолей. Оно может найти применение при концентрации и очистке от солей. не только гликолей, но и других малолетучих органических веществ, поглощающих влагу из газа.

Известен способ обезвоживания гликолей нагретым метаном при комбинированном подводе тепла к гликолю непосредственно через греющую поверхность и, частично, потоком нагретого метана )lj .

Однако это- способ требует повышенных расходов отпарного газа, который трудно утилизировать после установки регенерации. К недостаткам этого способа можно отнести передачу тепла к обезвоживаемому гликолю путем прямого контакта гликоля с нагретой теплопередающей поверхностью, следствием чего является снижение интенсивности теплопередачи из-за отложения на теплопередающей поверхности солей, растворенных в гликоле. °

Цель изобретения — интенсификация процесса обезвоживания гликоля.

Поставленная цель достигается тем, что при обезвоживании гликолей путем десорбции потоком десорбирую1 (=.:и (,й и ГТ" к А

643487

Формула изобретения

Составитель Г,Мухина

Редактор Н.Разумова Техред И.Асталош Корректор Л.Василина

Заказ 7936/23 Тираж 512 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений я открытий

113035, Москва, ж-35, Раушская наб., д.4/5

Филиал НПП Патент, г.ужгород, ул.Проектная,4

В дефлегматоре паровая фаза полностью конденсируется и охлаждается до 30 С, после чего в разделительной о ,емкости за. счет разности массовых плотностей происходит гравитационное

Разделение воды и конденсата.

Десорбированная вода частью поступает рециклом на орошение верха колонны, а частью выводится из установки. Углеводородный конденсат из разделителя поступает рециклом на кипячение и перегрев паров.

Пример 2. На тарелку питания контактной колонны поступает 90Ъ-ный раствор триэтиленглкколя (ТЗГ) в ко личестве, 1000 кг/час, нагретый до

:,81 С. В низ колонны поступают нагре;тые до 172 С пары легкой фракции ,углеводородного конденсата (пентан гекса новая фракция с точкой кипения не выше 69 С) в количестве 2600кг/час

В процессе десорбции концентрация

ТЭГ повышается до 99 „9Ъ пря температуре паровой фазы в зоне питания

85 С и температуре ТЭГ на нижней та релке около 165о С. Давление в колонне — близкое к атмосферному. С целью снижения потерь ТЭГ в паровой фазе на верх колонны подают охлажденную

go 30 С воду в количестве 50 кг/час, температура верха колонны при этом снижается до 70-72 С, что обеспечивает пренебрежимо малые потери.

Полностью сконденсированная паровая фаза в разделительной емкости расслаивается на воду к углеводородный конденсат, после чего вода выводятся из системы, а углеводородный конденсат рециклом поступает на кипячение в рибойлер.. Пример 3. На тарелку питания контактной колонны поступает

91Ъ-ный водный раствор дипропиленгликоля в количестве 1000 кг/час, нагретый до 90 С. Вниз колонны поступают перегретые до 230 C пары гептаО новой фракции углеводородного конденсата с температурой кипения около

100 С в количестве 1400 кг/час.

В процессе десорбции воды концентрация дкпропялен-ляколя повышается до 99,9Ъ прк температуре его на нижней тарелке колонны около 223 С.

Давление в колонне — близкое к атмосферному.

i0 Поток холодной воды при 40 С идет на орошение верха колонны около

30 кг/час, Прк работе по известному способу н этих же условиях возможно получение

16 обезноженных глкколей с концентрацией 98-99Ъ, при объемах десорбкрующего метана в 3-4 раза превышающем объем паров перегретых углеводородов.

Таким образом, технико-экономический эффект предлагаемого способа обезвоживания гляколей заключается в интенсификации процесса, позволяющей увеличить концентрацию до 99,9Ъ при сокращения объема десорбирующих паров в 3-4 раза.

Способ обезвоживания глкколей путем десорбцкк потоком десорбкрующего агента прк нагревании, о т л и ч а ющ к и с я тем, что, с целью интенсификации процесса, в качестве десорбкрующего агента используют перегретые до температуры 150-230 С пары о углеВодородов, кипящих прк температуре 38-100 С.

Источники информации, принятые во внимание прк экспертизе

1. Ро;уе К. Осушка природного газа Ег<3oe(. Е dgas — Zest scirif t.

Т,82 „Р 10, с. 424-431 „1966,
