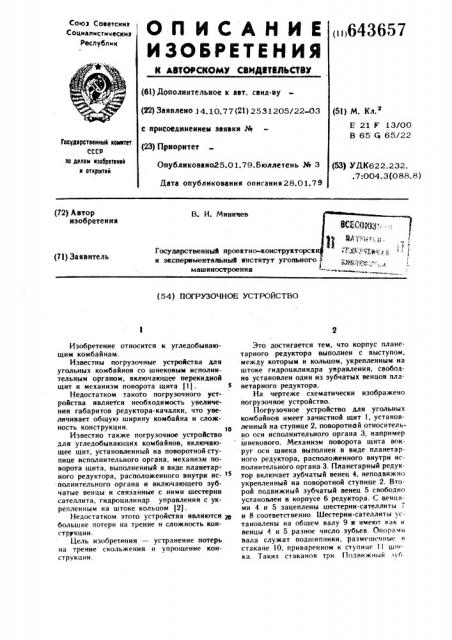

, ::* " """* О rI И С А Н И Е
Реклублнк
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДИТИЛЬСТВУ (6l) Дополнительное к авт. саид-ву (22} Заявлено 14.10.77 (21) 2531205/22-03 с присоединением заявки Ж (23) Приоритет
Опубликовано25.01.79. Бюллетень 34 3
Дата опубликования описания 28.01.79 (51} Я. Кл.
Е 21 l" 13/00
В 65 5 65/22
Государственный коиотет
СССР по делам нзобретвной н откритнй (53) УДК622.232. .7:004. 3 (088. 8 } (72) Автор изобретения
В. И. Мнннчев
Государственный проектно-конструкторск н экспериментальный институт угопьного ..«,,д» . машиностроения.
« . (71) Заявитель (54) ПОГРУЗОЧНОЕ УСТРОЙСТВО
Изобретение относится к угледобывающим комбайнам.
Известны погрузочные устройства для угольных комбайнов со шнековым исполнительным органом, включающее перекидной щнт н механизм поворота щита f1j.
Недостатком такого погрузочного устройства является необходимость увеличения габаритов редуктора-качалки, что увеличивает общую ширину комбайна н сложность конструкции.
Известно также погрузочное устройство для угледобывающих комбайнов, включающее щнт, установленный на поворотной ступице HcBGëíèòåëüíîãî органа, механизм поворота шита, выполненный в виде планетар-. ного редуктора, расположенного внутри нсполннтельного органа н включающего зубчатые венцы н связанные с ними шестерни сателлита, гндроцнлиндр управления с укрепленным на штоке кольцом (2}.
Недостатком этого устройства являются большие потери на трение н сложность констрркцн н.
Цель нэобретання — устранение потерь на трение скольжения и упрощение конструкцин.
Это достигается тем, что корпус планетарного редуктора выполнен с выступом, между которым н кольцом, укрепленным на штоке гндроцнлнндра управления, свободно установлен один нз зубчатых венцов планетарного редуктора.
На чертеже схем атнческн изображено погрузочное устройство.
Погрузочное устройство для угольных комбайнов имеет зачнстной щнт 1, установленный на ступице 2, поворотной относительно оси исполнительного органа 3, например шнекового. Механизм поворота шита вокруг осн шнека выполнен в виде планетарного редуктора, расположенного внутри нсполннтельного органа 3. Планетарный редуктор включает зубчатый венец 4, неподвижно укрепленный на поворотной ступице 2. Второй подвижный зубчатый венец 5 свободно установлен в корпусе 6 редуктора. С венцами 4 н 5 эацеплены шестерня-сателлиты 7 н 8 соответственно. Шестерни-сателлиты установлены на общем валу 9 и имеют K3K H венцы 4 н 5 разное число зубьев. Опорами вала служат подшнпннкн, размещенные в стакане lO, приваренном к ступице 11 ш и ка. Таких стаканов трн. Подвижный . i чатый венец 5 расположен между плаваюгцнм в осевом направленнн кольцом 12 и буртом 3 корпуса 6 редуктора Кольцо 2 под действием пружины !4 отведено от венца 5 так, что прн работе исполннгельного органа между венцом 5, буртом !3 н кольцом !2 образованы зазоры н зубчатый венец 6 свободно вращается на трех сателлитах 6 вокруг собственной оси, На кольцо 12 воздействуют плунжеры гндроцилнндров управлення !5. Во время работы комбайна погрузочный щнт всегда находится за его рабочнм органом. Прн измененнн направлення движения комбайна погрузочный щит поворачивается вокруг своей оси так, чтобы он Занял опять положение за исполнительным органом.
Перевод шита нз одного положения в другое осуществляется следующим образом.
При подаче рабочей жидкости под плунжера гндроцнлнндров управлен!4я 15 последнне надавливают на кольцо 12 н. прижимают подвижный зубчатый венец 5 к бурту !3 корпуса редуктора так, что он не теряет,способность вращаться. 3а счет разннцы зубьев сателлитов н зубчатых венцов начинает вращаться с малой скоростью венец 4 и погрузочное устройство переводится на другую сторону шнека 3. Прн встрече погрузочным устройством непредвиденных ирс пятствнй, пГ>днижпый зуб атый п< п) и проскальзывает между двух зажим;)к)пГи: поверхностей, чем достигается прсдотяр:i щение поломки механизма.
Формула изобрегения
Погрузочное устройство для угледобывающих комбайнов, включающее щит, установленный на поворотной ступице исполнительного органа, механизм поворота щита, выполненный в виде планетарного редуктора, расположенного внутри исполнительного органа н включающего зубчатые венцы н связанные с ними шестерни сателлита, гидроцнлнндр управления с укрепленным на штоке кольцом, отличающееся тем, что, с целью устранения потерь на трение скольжения н упрощения конструкции, корпус планетарного редуктора выполнен с выступом, между которым н кольцом, укрепленным на штоке гндроцнлнндра управления, свободно установлен один нз зубчатых венцов планетарного редуктора.
Источники ннформацнн, принятые во внн 5 мание при экспертизе
1. Патент ФРГ № 1259279, кл. Е 21 С 35j20, . 1971.
2. Авторское свидетельство СССР № 407060, кл. Е 21 F 13/00, 1971.
