Реферат

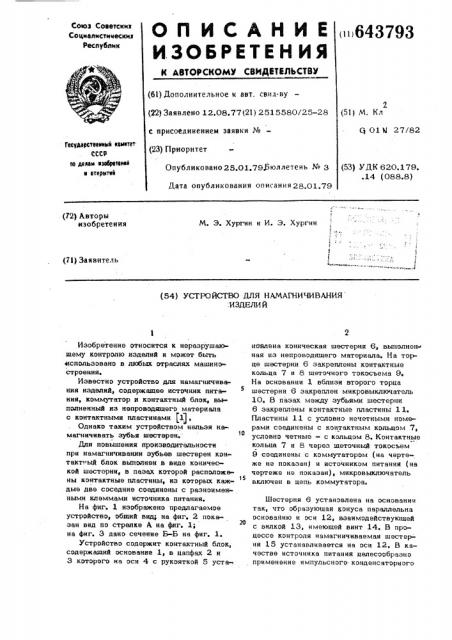

ОП ИСАНИЕ

И.ЗОБРЕТЕ Н Ия

К АВТОРСКОМУ СВИДВТВДЬСв ВУ

Союэ Советских

Социалистииеских

Республик » 643793 (61) Дополнительное к авт. свид-ву (22) Заявлено 12.08.77(21) 2515580/25-28 с присоединением заявки № (23) Приоритет

Опубликовано 25.01.79Рюллетень № 3

Дата опубликования описания28,01.79

2 (51) M. Кл

Cj 01 К 27/82

Гввударстввеий авмвтет

СССР вв делам езвбрвтвивв и втхрмтвй (53) УЛК 620.179. .14 (088.8) (72) Авторы изобретения

М. Э. Хургин и И. Э. Хургин (71) Заявитель

{54) УСТРОЙСТВО ДЛЯ НАМАГНИЧИВАНИЯ

;ИЗДЕЛИ Й

Изобретение относится к неразрушаю шему контролю изделий и может быть использовано в любых отраслях машиностроения.

Известно устройство для намагничивания .изделий, содержащее источник питания, коммутатор и контактный блок, выполненный из нвпроводяшего материала с контактными пластинами (1), Однако таким устройством нельзя намагничивать зубья шестерен.

Для повышения производительности при намагничивании зубьев шестерен контакт ый блок выполнен в виде конической шестерни, в пазах которой расположены контактные пластины, из которых каждые две соседние соединены с разноимен« ными клеммами источника питания.

На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 показан вид по стрелке А на фиг. 1; на фиг. 3 дано сечение Б-Б на фиг. 1.

Устройство содержит контактный блок, содержащий основание 1, в цапфах 2 и

3 которого на оси 4 с рукояткой 5 ycra новлена коническая шестерня 6, выполнен ная из непроводящего материала. На торце шестерни 6 закреплены контактные кольца 7 и 8 шеточного токосьема 9.

На основании 1 вбпизи второго торца шестерни 6 закреплен микровыключатель

10. В пазах между зубьями шестерни

6 закреплены контактные пластины 11.

Пластины 11 с условно нечетными номерами соединены с контактным кольцом 7, 10 условно четные - с кольцом 8. Контактные кольца 7 и 8 через шеточный токосьем

9 соединены с коммутатором (на чертеже не показан) и источником питания (на чертеже не показан), микровыключатель

15 включен в цепь коммутатора.

Шестерня 6 установлена на основании так, что образующая конуса параллельна

20 основанию и оси 12, вэаимодействуюшей с вилкой 13, имеющей винт 14. В процессе контроля намагничиваемая шестер ня 15 устанавливается на оси 12. В качестве источника питания целесообразно применение импульсного конденсаторного источника с вентилями в качестве коммутаторов.

Работает устройство следующим обризома

Шестерню 15 надевают на ocb 12, при 5 этом зубья ее вводятся в пазы NBcTBpHH

6 до K0HTBKTR с пластинами 1 1 вилка

13 накидывается на ось 12 и, затягивая винт 14, шестерни поджимаются друг к другу. 8 положении, когда зуб ta шестерни 6 находится в плоскости, проходящей через оси 12 и 4, выступ на торце шестерни 6 взаимодействует с микровыключателем 1О, который подключает в этот момент источник питания. При 15 этом по зубьям шестерни 15, контактирующим с контактными пластинами, проходит ток намагничиванияа

Рукояткой 5 поворачивают шестерню

15 до полного намагничивании всех зубь- _#_

BB LUBCTBPHHð

В конической шестерне швг зубьев меняетса плавно, поэтому устройство позволяет беэ перенастройки намагничи793 4 вать широкую номенклатуру шестерен с высокой производительностью и качеством.

Формула изобретения

Устройство для намагничивания изделий, содержащее источник питания, коммутатор и контактный блок, выполненный из непроводящего материала с контактными пластинами, о т л и ч в ю m eе с я тем, что, с целью повышения производительности при намагничивании зубьев шестерен, контактный блок выполнен в виде конической шестерни, в пазах которой расположены контактные пластины, из которых каждые две соседние соединены с разноименными клеммами источника питания.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

J4 2О9О21, кл. Я О1 И 27182, 1966.
