Электроизоляционный состав

Электроизоляционный состав

Иллюстрации

Показать все

Реферат



643978

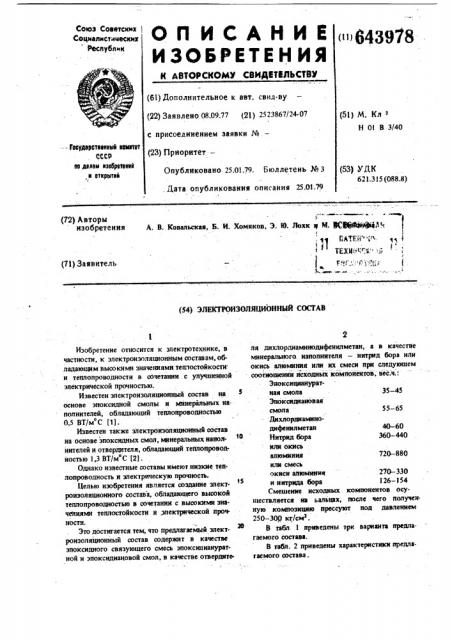

Союз Советскмх I

Социалист нмескнх Республик

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ к ьетовскомю свмдввльствю (6t) Дополнительное к авт. саид-ву (51) Я. Кл т

Н Ol В 3/40 (53) УДК

621.3! 5 (088.8) (22} Заявлено 08.09.77 (21) 2523867/24-07 с присоединением заявки №вЂ” (23) Приоритет— — Гааударстаанный юатат ссср аа даяам аэааратаннй в аткритай

Опубликовано 25.01.79. Бюллетень №3, Дата опубликования описания 25.01,79

Фофя

В

А, В. Кояяляокоя, Б. И. Хомяков, Э. В. Лохк II М. ооВВВоВфЦАИ

Ф

ГАоБВ ", 1 ТЕХМ Э4 "М." и 1

1 Фо :" ; Э i," ( (72) Авторы изобретения (7l) Заявитель (54) ЭЛЕКТРОИЗОЛЯЦИОННЫЙ СОСТАВ

55 — 65

Изобретение относится к электротехнике, в частности, к электроизоляцнонным составам,обладающим высокими значениями теплостойкостн. и теплопроводности в сочетании с улучшенной электрической прочностью.

Известен электроизоляционный состав на основе эпоксидной смолы и минеральных иаполнителей, обладающий теплопроводиостью

05 ВТ/м С (11.

Известен также электроиэоляционный состав на основе эпоксидных смол, минеральных напои- 1© нителей и отвердителя, обладаняций теплоцроводностью 1,3 ВТ/м С (2), Однако известные составы имеют низкие теплопроводность и электрическую прочность, Целью изобретения является создание злектт5 роизоляционного состав а, обладающего высокой теплопроводностью в сочетании с высокими значениями теплостойкости и .электрической прочности.

Это достигается тем, что предлагаемый электроиэоляцнонный состав содержит в качестве эпоксидного связующего смесь эпоксициануратной и эпоксцдиацовой смол, в качестве отверШттв ля дихлордиамниодифеннлметан, а в качестве минерального иаиолнителя — нитрид бора или окись алюминия или их смеси при следующем соотлнотнений исходных компонентов, вес.ч.:

Эиоксициануратиая смола 35 — 45

Эпоксиднаиовая с»юла

Дихлордиаминодифеиилмет 40-60

Нитрид бора 360-440 или окис» алюминия 720 — 880 или смесь окиси алюминия 270-330 и нитрида бора 126-154

Смешение исходных комтюнентов осуществляется на »альпах, после чего полученную композицию прессуют под давлением

250-ЗОД кг/сит.

В табл. 1 приведены три варианта ггреппагаемого состава, В табл. 2 приведены характеристики предла. гаемого состава.

643978

Таблица 1

Компоненты чество, вес.ч. г ) Зноксицнануратная смола

Зпоксиднановая смола

Днхлордиаминодифенилм

Нитрид бора

Окись алюминия

40 40

60 60.

60

5 1,5 5 1,5

400 140 — 300

515

800

55 — 65

Таблица 2

Состав

1 (2 (3

Свойства

720-880

89 43

5,5

15 20 18 35

137 142

650 830

2,3 2,6

4,0

Редактор Т. Клюкнна

Заказ 8035 49

Теплопроводность, Вт/м С

Электрическал прочность, к В/мм

Теплостойкость nî Мартенсу, С

Прочность на изгиб, Па 10 а

Прочность на ударный изгиб, К Па Н

Формула изобретения

Электроизоляционный состав, содержащий эпоксидное связующее, минеральный наполнитель и отвердитель, отличающийся тем, что, с целью повышения теплопроводности, теплостойкости и электрической прочности, он содержит в качестве эпоксидного связующего смесь эпоксициануратной и эпоксидиановой смол, в качестве отвердителя дихлордиаминоднфенилметан, а в качестве минерального наполнителя нитрид бора нли окись алюминия или их смеси при следующем соотношении исходных компонентов, вес.ч.:

Эпоксициануратная смола 35-45

Эпоксидиановая смола

Дихлордиаминодифенилметан 40-60

Нитрид бора 360 — 440 или окись алюминия нли смесь окиси алюминия 270-330 и китрида бора 126-154

Источники информации, принятые во внимание при экспертизе

1. Попов В.М, Теплообмен через соединения на клеях. М., "Энергия", 1974,. 2. Заливочные компаунды и герметики. Сб. статей. Л., ЛДНТП, 1971.

Составнтель А. Кругляков

Техред Э.Чужнк Корректор Е. Папи

Тираж Д*Л. Подвесное

ЦНИИПИ Государственного комитета СССР но делам изобретений н открытия

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
