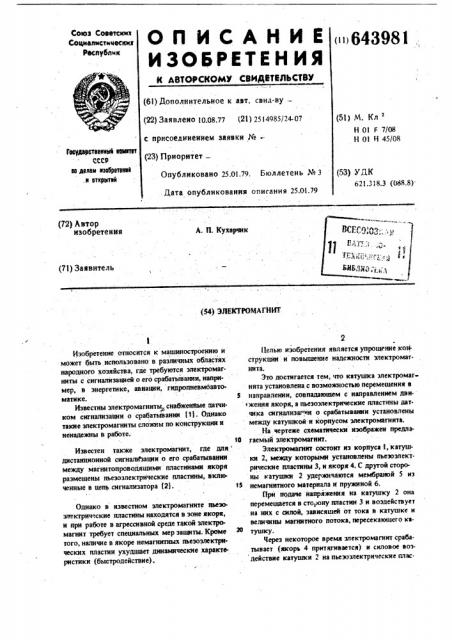

О П И С А Н И Е ii ()43981
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (61) Дополнительное к авт. свил-ву(22) ЗаЯвлено 10.08.77 {21) 2514985/24-07 (51) М. Кл
Н 01 F 7/08
Н 01 Н 45/08 с присоединением заявки _#_»(23) Приоритет
Гвсударстввнввй вмпвт
СССР ав асалам азвбрвтвввв,в втхрытвв
Опубликовано 25.01.79. Бюллетень № 3 . Дата опубликования описания 25.01,79
{53) УДК
621.318.3 (088.8)
А. П. Куяарчнк (72) Автор изобретения (71) Заявитель (54) ЗЛЕКТЮМАГНИТ
Изобретение относится к машиностроению и может быль использовано в различных областях народного хозяйства, где требуются электромагниты с сигнализацией о его срабатывании, например, в энергетике, авйапии, гидропневмдавтоматике.
Известны электромагниты, снабженные датчиком сигнализации о срабатывай»п» 111. Однако такие электромагниты сложны по конструкций и ненадежны в работе.
Известен также электромагнит, где для дистанционной сигнал»Ьации î его срабатывании между магнитопроводяшими пластинами якоря размещены пьезоэлектрические пластины, вклю. ченные в цепь снгналнзатора 121.
Однако в нзвеснюм электромагните пьезоэлектрические пластины находятся в зоне якоря, и цри работе в агрессивной среде такой электро.магнит требует специальных мер защиты. Кроме того, наличие в якоре немагнитных пьезоэлектрических пластин ухудшает д»в»амические характеристики (быстродействие).
I1eabm изобретения является упрощение кон. струкции н повышение надежности электромагнита.
Это достигается тем, что катушка электромагнита установлена с возможностью перемещения в э направлении, совпадающем с направлением движения якоря, а пьезоэлектрические пластины датчика сигнализи ии о срабатыва»в»н установлены между катушкой и корпусом электромагнита.
На чертеже схематически изображен предла16 гаемый электромагнит.
Электромагнит состоят иэ корпуса 1, катушки 2, между которыми установлены пьезоэлектрические пластины 3, и якоря 4. С другой стороны катушки 2 удерживаются мембраной 5 иэ немагиитного материала н пружиной 6.
Прн подаче напряжения на катушку 2 она перемешается в сторону пластин 3 и воздействует на яих с силой, зависящей от тока в катушке и величины магнитного потока, пересекающего катуцпсу.
Через некоторое время электромагнит срабатывает (якорь 4 притягивается) и силовое воздействие катушки 2 на пьезоэлектрические плас.
643981
Составитель Г. Алексеев
Техред Н.Бабурка
Редактор Т. Клюкина
Корректор Е, Папи
Тираж f/, Подписное
ЦНИИПИ Государственного комитета СССР ло делам изобретений и открьпнЯ
113035, Москва, Ж-35, Раушская наб., д. 4/5
Заказ 8035/49
Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 тины 3 уменыцастся до нуля, Цьеэоэлектрическис пластины выдают в цепь сигнализации сигнал о срабатывании электромагнпта, поскольку на нихдсйствует переменная сила катушки 2.
Такое выполнение электромагнита существенно повышает его надежность, так как пластины установлены в корпусе неподвижно, и динамическое воздействие катушки на них не изменяется в зависимости от хода якоря.
Формула изобретения
Электромагнит, содержащий корпус, катушку, якорь и датчик сигнализации о срабатывании, 15 с пьезоэлектрическими пластинами, о т л и ч а ющ и и ся тем, что, с целью упрощения коиструкцил и повышения надежности электромагнита, катушка установлена с возможностью перемещения в направлении, совпадающем с направлением движения якоря, а пьезоэлектрические пластины датчика сигнализации о срабатывании установлены между катушкой и корпусом электромагнита, Источники информации, принятые во внимание при экспертизе.
1. Авторское свидетельство СССР No 456952, кл. F 16 К 37/00, 1972.
2, Авторское свидетельство СССР М 555449, кл. Н Ol F 7/16, 1976.
