Реферат



CcNoi Советова

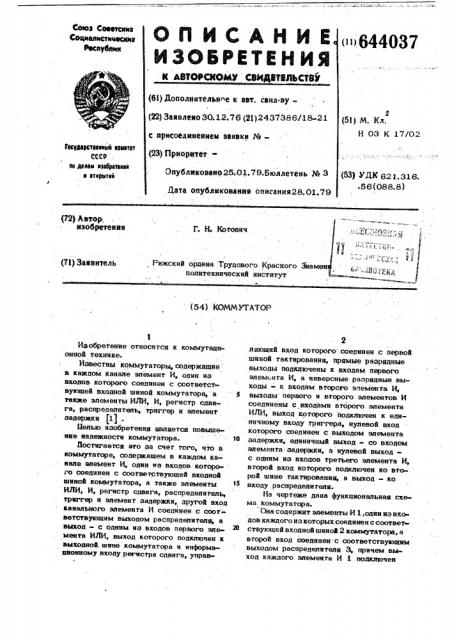

Сеециаяистичесеа V aa 644037 (Sl}Дополнительн е к авт, свил-sy(22) Заявлено 30. 12.? 6 (21) 2437386/18-21 с присоединением заявки №(23) ПриорнтетОпублияоваио 25.01.79.Бюллетень № 3 (5l) М. Кл.

Н 03 К 17/02

Гееудеретееееей кенетет

СССР

Ils леееи изебраееек е еткрепке (53) УЛЯ 621..316..56(088.8) Дата опублмковаиня описаиия28.01.79 (72) Автор; нзобретення

r. Я. Котович

Рижский ордена Трудового Красного Жамен политехнический институт (71) Заявитель (54) КОММУТАТОР

Изобретение относится к коммутационной технике.

Известны коммутаторы, содержащие в каждом канале элемент И, один из входов которого соединен с соответствующей входной шиной коммутатора, а S также элементы ИЛИ, И, регистр сдвига, рвспределитель, триггер и элемент задержки Il) .

Белью изобретения является повышение надежности коммутатора. 10

Востигается aro за счет того, что в коммутаторе, содержащем в каждом канале элемент И, один из входов которо го соединен с соответствующей входной шиной коммутатора, а также элементы

ИЛИ, И, регистр сдвига, распределитель, трщтер и элемент задержки, другой вход канального элемента И соединен с соот ветству1ощим выходом распределителя, а выход - с одним из входов первого элемента ИЛИ, выход которого подключен к выходной шине коммутатора и информационному входу регистра сдвига, управ2 ляющий вход которого соединен с первой шиной тактирования, прямые разрядные выходы подключены к входам первого элем нта И, а инверсные разрядные выходы - к входам второго элемента И, выходы первого и второго элементов И соединены q входами второго элемента

ИЛИ, выход которого подключен к единичному входу триггера, нулевой вход которого соединен с выходом элемента задержки, единичный выход - со входом элемента: задержки, а нулевой выходс одним из входов третьего элемента И, второй вход которого подключен ко вто- рой шине тактирования, а выход - ко входу распределителя.

На чертеже дана функциональная схема коммутатора.

Она содержит элементы И l,îäèí из вхо дов каждого из которых соединен с соответствующей входной шиной 2 коммутатора, а второй вход соединен-с соответствующим выходом распределителя 3, причем выход каждого элемента И 1 подключен

644037 е гера 11 запирается элемент И 13 и коммутатор находится в одном и том же состоянии до тех пор, пока активный абонент не закончит передавать инфор» мацию. Как только передача информации закончится на выходе элемента ИЛИ 10 образуется нулевой логический уровень и через элемент задержки 12 триггер

11 переходит в нулевое состояние. При

10 этом на нулевом выходе триггера 11 появится сигнал разрешения, под действием которого распределитель 3 начнет генерировать импульсы. к одному из входов первого элемента

ИЛИ 4, выход которого подключен к выходной шине 5 коммутатора и информа ционному входу регистра сдвига 6, управляющий вход которого соединен с первой шиной тактирования 7, прямые . разрядные выходы подключены к входам первого элемента И 8, а инверсные разрядные выходы - к входам второго элемента И 9; выходы первого и второго элементов И 8 и 9 соединены с входами.второго элемента ИЛИ 10, выход которого подключен к единичному входу трйггера 11, нулевой вход которого соединен с выходом элемента задержки 12, единичный выход» с входом элемента задержки 12, а нулевой выход «с одним из входов третьего элемента И 13, второй вход которого подключен к второй шине тактировании 14, а выход - к входу распределители 3.

Функционирование коммутатора осуществляетси следующим образом. Распределитель 3 генерирует сдвинутые относительно друг друга ймпульсы опроса входных шин 2 коммутатора, ко торые поступают на элементы И 1, тем самым подключая каждую из входных шин 2 через элемент ИЛИ 4 к выходной шйне 5 коммутатора и информационному входу регистра сдвига 6. Время пооче-. редного йодипочения входных шин 2 к регистру сдвига 6 определяется длитель. . ноСтью импульсов с выхода распределителя 3 и выбирается: равным несколько больше межслогового интервала. Информацией об активности одного из абонен .тов ивлйетси наличие на входной шине 2 печек из трех и более импульсов, которые регистрируются регистром сдвига 6.

Если поивилась пачка из трех импульсов, ro Hs выходе элемента И 8 появляется один импульс, который также. появится на выходе элемента ИЛИ Х(Х В результате этого триггер 11 переходит в единичное состояние. Время занятия канала активным абонентом определяется элементом задержки 12 и выбирается несколько больше межслогового интервала.

В этом случае с нулевого выхода три

15 Формула изобретении

Коммутатор, содержащий в каждом канале элемент И, один из входов которого соединен с соответствующей входной шиной коМмутатора, а также элементы ИЛИ, И, регистр сдвига, распредели тель, триггер,и элемент задержки, о тл и ч а ю шийся тем, что, с целью повышении надежности, другой вход ка -> налъного элемента И соединен с соответствующим выходом распределителя, а выход - с одним из входов первого элемента ИЛИ, выход которого подключен к выходной шине коммутатора и информационному входу регистра сдвига, управляющий вход которого соединен с первой шиной тактировании, прямые разрядные выходы подключены ко входам первого элемента И, а инверсные разрядные вы35 ходы - ко входам второго элемента И, выхооды первого и второго элементов И соединены со входами второго элемента

ИЛИ, выход которого подключен к единичному входу триггера, нулевой вход которого соединен с выходом элемента задержки, единичный выход - с входом элемента задержки, а нулевой выход - с одним из входов третьего элемента И, второй вход которого подключен ко вто45 рой шине тактировании, а выход - к входу распределители.

Источники информации, принятые во внимание пра экспертизе.

1. Патент ФРГ Ии 1938766, кл. 21 а 46/10, 05.02.71, 4
