Реферат



Союз Советских

Сощмалистических

Ркпублмк

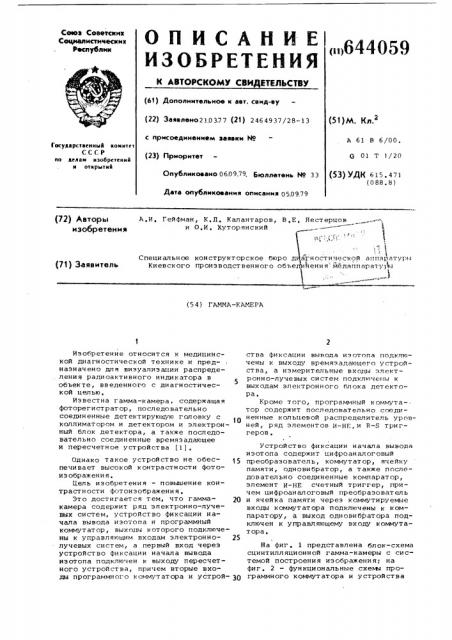

ОПИСАНИЕ щ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свмд-ву (22) Заявлено21,0377 (21) 2464937/28-13 (51)М. Кл.2 с присоединением заявки Йо

А 61 В 6/00.

Государственный комитет

СССР

tlo делам изобретений и открытий

01 Т 1/20 (53) УДК 615 471

<088.8 (23) Приоритет

Опубликовано 0609 79. Бюллетень Но ЗЗ

Дата опубликования описания 05.09.79 (72) Авторы изобретения

А.И, Гейфман, К.Д, Калантаров, В,Е, и О.И, Хутор янский

Специальное конструкторское бюро д

Киевского производственного объе (71) Заявитель (54) ГАММА-КАМЕРА ства фиксации вывода изотопа подключены к выходу времяэадающего устройства, а измерительные входы электронно-лучевых систем подключены к выходам электронного блока детектора.

Кроме того, программный коммута-. тор содержит последовательно соединенные кольцевой распределитель уровней, ряд элементов И-HF;, и R-S триггеров.

Устройство фиксации начала вывода изотопа содержит цифроаналоговый

15 преобразователь, коммутатор, ячейку памяти, одновибратор, а также последовательно соединенные компаратор, элемент И-НЕ счетный триггер, причем цифроаналоговый преобразователь

20 и ячейка памяти через коммутируемые входы коммутатора подключены к компаратору, а выход одновибратора подключен к управляющему входу коммутат ора.

На фиг. 1 представлена блок-схема сцинтилляционной гамма-камеры с системой построения изображения; на фиг. 2 - функциональные схем программного коммутатора и устройства

Изобретение относится к медицинской диагностической технике и предназначено для визуализации распределения радиоактивного индикатора в объекте, введенного с диагностической целью, Известна гамма-камера, содержащая фоторегистратор, последовательно соединенные детектирующую головку с коллиматором и детектором и электронный блок детектора, а также последовательноо соедин ен ные время задающее и пересчетное устройства (1) .

Однако такое устройство не обеспечивает высокой контрастности фотоизображения, Цель из обретен и я — повышение контрастностии фотои зображени я .

Это достигается тем, что гаммакамера содержит ряд электронно-лучевых систем, устройство фиксации начала вывода изотопа и программный коммутатор, выходы которого подключены к управляющим входам электроннолучевых систем, а первый вход через устройство фиксации начала вывода изотопа подключен к выходу пересчетного устройства, причем вторые входы программного коммутатора и устройНест ерцов

r. .Гностической аппаратуры йени я мелаипарату1ты ,.-1

644059 фиксации начала вывода радиоактивного индикатора.

Предлагаемая гамма-камера содер- жит фоторегистратор 1, детектирующую головку 2 с коллиматором 3 и детектором (на чертеже не показан),электронный блок 4 дет ектора, времяз адающее устройство 5, пересчетное устройство 6, систему 7 электронно-лучевых трубок, устройство 8 фиксации

1начала вывода изотопа, программный коммутатор 9, Электронно-лучевая система содержит шесть электронно-лучевых трубок.

Трубки 10, 11 и 12 работают в режиме ввода радиоактивного индикатора, а трубки 13, 14 и 15 — в режиме вывода.

Устройстнб 8 фиксации начала вывода и программный коммутатор 9, выходы которого подключены к управляющим входам электронно-лучевых систем, а первый вХод через устройство

8 фиксации начала вывода изотопа подключ ен к ныходу пересчетного устройства б, причем вторые входы программного коммутатора 9 и устройства 8 фиксации вывода изотопа подключены к выходу времязадающего устройства 5, а измерительные входы электронно-лучевых систем 7 подключены к выходам электронного блока 4 детектора.

Кроме того, программный коммутатор 9 содержит последовательно соединенные кольцевой распределитель 16 уровней, ряд элементов И-HE 17-22, R-S триггеры 23-28. устройство 8 фиксации начала нынода изотопа содержит цифроаналоговый преобраз онат ель (UAII) 29, коммут атор

30, ячейку памяти 31, одновибратор

32, а также последовательно соединенные компаратор 33, элемент H-НЕ 34, счетный триггер 35. Цифроаналоговый преобразователь 29 и ячейка памяти

31 через коммутируемые входы коммутатора 30 подключены к компаратору 33, а выход одн ови брат ора 32 подключен к управляющему входу коммутатора 30.

Гамма-камера работает следующим образом, Дет ектирующая головка 2 вырабатывает электриче ские си гн алы, пропорциональные координатам кванта-излучения, прошедшего чер ез коллимат ор 3 . Эл ектронный блок 4 детектора формирует координатные сигналы Х и У и сигнал засвета Z до вида, удобного для индикации на экранах электронно-лучевых тру бок 10-15, подключенных к электронному блоку 4 детектора па раллельно, Времязадающее устройство

5 управляет работой пересчетн ого устройства 6 и программного коммутатора 9. При наборе заданного интервала времени времязадающее устройство 5 выдает управляющий сигнал на программный коммутатор 9, переключаю5

l0

l5

ЗО

60 ший систему 7 электронно-лучевых трубок. устройство 8 фиксации начала вывода изотопа фиксирует момент вывода изотопа из объекта и переключает режим работы программного коммутатора 9.

При включении системя пусковой импульс, пришедший на вход 36, устанавливает R-S триггеры 23-28 так, что на электронно-лучевые трубки 10, 11 и 12 подается разрешение, а на трубки 13, 14 и 15 — запрет.

Число, записанное в счетчике пересчетного устройства б, со входа

37 подается на цифроаналоговый преобразователь 29. Импульс управления с времязадающего устройства 5 (вход

38) запускает одновибратор 32, который на короткое время перебрасывает коммутатор 30. Выход цифроаналогового преобр аз он ат ел я 2 9 подключается ко входу ячейки памяти 31, а выходы их отключаются от компаратора 33. По истечении импульса одновибратора 32 коммутатор 30 нознращается в исходное сост ояние, подключа я выходы цифроаналоговогоо преобразователя 29 и ячейки памяти 31 ко входам компаратора 33.

Таким образом, в конце каждого цикла измерения на компараторе 33 сравниваются текущее значение интенсивности, записанное в цифроаналоговом преобразователе 29, и запомненное в ячейке памяти 31 от прелого цикла, после чего ячейка памяти 31 перезаряжается до нового значения.

Если текущее значение интенсивности больше предыдущего, следовательно идет процесс ввода радиоактивного индикатора, компаратор 33 не сра батывает и триггер 35 установлен в состояние, при котором на схемы И-НЕ

17, 18 и 19 подается разрешение, а на схемы И-НЕ 20, 21 и 22 — запрет.

После прихода управляющего сигнала с времязадающего устройства 5 на вход 38 с кольцевого распределителя

16 урони ей поступает н а схему H-HE

17 импульс, перебрасынающий триггер

23 и запирающий трубку 10.

Каждый последующий импульс с времязадающего устройства 5 переключает кольцевой распределитель 16 уровней, последовательно перебрасынает триггеры 24 и 25 и запирает трубки

11 и 12, При превышении предыдущего значения интенсивности над текущей срабатывает компаратор 33 и через схему

И-НЕ 34 перебрасывает триггер 35,который запирает схемы И-НЕ 17, 18 и

19 и отпирает. схемы И-НЕ 20, 21 и 22.

Импульсы кольцевого распределителя 16 уровней последовательно подключают трубки 13 14 и 15 соответственно через схем И-НЕ 20, 21 и 22 и триггеры 26, 27 и 28, Все иэобра644059 жения фиксируются Фоторегистратором 1.

Использование предлагаемой гаммакамеры, в которой каждое последующее иэображение является суммой всех предыдущих плюс накопление за последующий интервал измерения, приводит к увеличению разности и плотности накопления на изображении, что обеспечивает контрастность изображения.

Это позволяет различать изменения в тканях на более ранних стадиях заболевания. Кроме того, применение гамма-камеры позволяет повысить достоверность диагностической информации.

Формула изобретения

1. Гамма-камера, содержащая фоторегистратор, последовательно соединенные детектирующую головку с коллиматором и детектором и электронный блок детектора, а также последовательно соединенные времязадающее и пересчетное устройства, о т л и ч ающа я с я тем, что, с целью повышения контрастности фотоизображения, она содержит ряд электронно-лучевых систем, устройство фиксации начала вывода изотопа и программный коммутатор, выходы которого подключены к управляющим входам электронноИсточники внимание при

30 1. Пат ент кл, 250-369, информации, прин ятые во экспертизе

СШ4 Р 3852602, опублик. 1974, лучевых систем, а первый вход через устройство фиксации начала вывода изотопа подключен к выходу пересчетного устройства, причем вторые входы программного коммутатора и устройства фиксации вывода изотопа. подклю5 чены к выходу времязадающего устройства, а измерительные входы электронно-лучевых систем подключены к выходам электронного блока детектора.

2. Гамма-камера по и. 1, о т л ир ч а ю щ а я с я тем, что программный коммут ат ор содержит посл едоват ел ьн о соединенные кольцевой распределитель уровней, ряд элементов Н-HE u R-S триггеров.

3. Гамма-камера по п. 1, о т л ич а ю щ а я с я тем, что устройство фиксации начала вывода изотопа содержит цифроаналоговый преобразовательь, коммутатор, ячейку памяти, одновибратор, а также последовательно соединенные компаратор, элемент H-fll:, счетный триггер, причем цифроаналоговый преобразователь и ячейка памяти через коммутируемые входы коммутатора подключены к компаратору, а выход оцновибратора подключен к управляющему входу коммутатора.

644059 фиг. Р
