Реферат

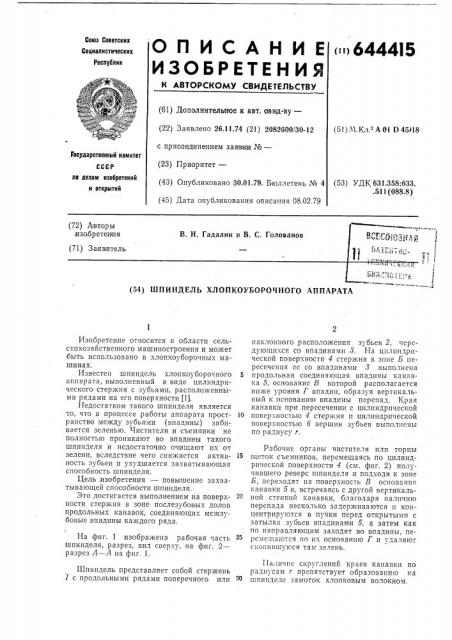

Союз Советских

ОПИСДНИС

ИЗОБРЕТЕН ИЯ

«» 6444l5

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕПЬСТВУ (61) Дополнительное к авт. овид-ву— (22) Заявлено 26.11.74 (21) 2082600/30-12 с присоединением зая вии №вЂ” (23) Приоритет— (43) Опубликовано 30.01.79. Бюллетень № 4 (45) Дата опубликования описания 08.02.79 (5! )!Ч. Кл. А 01 D 45118

Государственный комитет ло делам изобретений и открытий (53) УДК 63:1.358:633..511(088.8) " 1. > ° - ° I qr !: д !

1 (54) ШПИНДЕЛЬ ХЛОПКОУБОРОЧНОГО АППАРАТА

Изобретение относится к области сельскохозяйственного машиностроения и может быть использовано в хлопкоуборочных машинах.

Известен шпиндель хлопкоуборочного б аппарата, выполненный в виде цилиндрического стержня с зубьями, расположенными рядами на его поверхности !!).

Недостатком такого шпинделя является то, что в процессе работы аппарата прост- !о ранство между зубьями (впадины) забивается зеленью. Чистители и съемники не полностью проникают во впадины такого шпинделя и недостаточно очищают их от зелени, вследствие чего снижается актив- 15 ность зубьев и ухудшается захватывающая способность шпинделя.

Цель изобретения — повышение захватывающей спосооности шпинделя.

Это достигается выполнением на поверхности стержня в зоне послезубовых долов продольных канавок, соединяющих межзубовые впадины каждого ряда, На фиг. 1 изображена рабочая часть шпинделя, разрез, вид сверху, на фиг. 2— разрез А — А на фиг. !.

Шпиндель представляет собой стержень

l с продольными рядами поперечного или наклонного расположения зубьев 2, чередующихся со впадинамп 8. На цилиндрической поверхности 4 стержня в зоне Б пересечения ее со впадинами 8 выполнена продольная соединяющая впадины канавка б, основание В которой располагается ниже уровня Г впадин, образуя вертикальный к основанию впадины перепад. Края канавки при пересечении с цилиндрической поверхностью 4 стержня п цилиндрической поверхностью 6 вершин зубьев выполнены по радиусу r.

Рабочие органы чистителя илп торцы щеток съемников, перемещаясь по цилиндрической поверхности 4 (см. фпг. 2) получившего реверс шпинделя и подходя к зоне

Б, переходят íà поверхность В основания канавки 5 и, встречаясь с другой вертикальной стенкой канавки, благодаря наличию перепада несколько задерживаются п концентрируются в пучки перед открытыми с затылка зубьев впадинами б, а затем как по направляющим заходят во впадины, персме:IIаются по их основанию Г и удаляют скопившуюся там зелень.

11а III«I!e скруглений краев канавки по радиусам г препятствует образованию на шпинделе замоток хлопковым волокном.

644415

Формула изобретения оиг. 2

Составитель М. Воронина

Техред Н. Строганова Корректор И. Симкина

Редактор Г, Лановаи

Заказ 1142 24 Изд. № 114 Тираж 968 Подписное

НПО Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред. «Патент»

Шпиндель хлопкоуборочного аппарата, выполненный в виде цилиндрического стержня с зубьями, расположенными рядами на его поверхности, отл и ч а ющи и с я тем, что, с целью повышения его захватывающей способности, на поверхности стержпя в зоне послезубовых долов выполнены продольные канавки, соединяющие межзубовые впадины каждого ряда.

5 Источник информации, принятый во внимание при экспертизе:

1. Авторское свидетельство СССР

Лв 290737, кл, А 01 D 45/18, 1969.
