Устройство для дегазации жидкости

Устройство для дегазации жидкости

Иллюстрации

Показать все

Реферат



i i! 644505

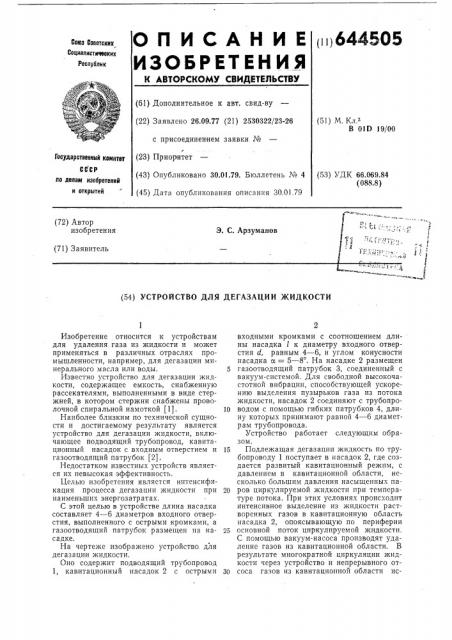

ОП И САН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 26.09.77 (21) 2530322/23-26 с присоединением заявки №

Ф (23) Приоритет (43) Опубликовано 30.01.79. Бюллетень № 4 (45) Дата опубликования описания 30.01.79 (51) М. Кл.

В 01D 19/00

Государственный комитет

СССР ло делам изобретений и открытий (53) УДК 66.069.84 (088.8) (72) Автор

Ъ ю

/

В

1 у

1 ъ

= 1

:а 7

{54) УСТРОЙСТВО ДЛЯ ДЕГАЗАЦИИ ЖИДКОСТИ

Изобретение относится к устройствам для удаления газа из жидкости и может применяться в различных отраслях промышленности, например, для дегазации минерального масла или воды.

Известно устройство для дегазации жидкости, содержащее емкость, снабженную рассекателями, выполненными в виде стержней, в котором стержни снабжены проволочной спиральной намоткой (1).

Наиболее близким по технической сущности и достигаемому результату является устройство для дегазации жидкости, включающее подводящий трубопровод, кавитационный насадок с входным отверстием и газоотводящий патрубок (2).

Недостатком известных устройств является их невысокая эффективность.

Цельто изобретения является интенсификация процесса дегазации жидкости при наименьших энергозатратах.

С этой целью в устройстве длина насадка составляет 4 — 6 диаметров входного отверстия, выполненного с острыми кромками, а газоотводящий патрубок размещен на насадке.

На чертеже изображено устройство для дегазации жидкости.

Оно содержит подводящий трубопровод

1, кавитационный насадок 2 с острыми входными кромками с соотношением длины насадка t к диаметру входного отверстия d, равным 4 — 6, и углом конусности насадка сс = 5 — 8 . На насадке 2 размещен

5 газоотводящий патрубок 3, соединенный с вакуум-системой. Для свободной высокочастотной вибрации, способствующей ускорению выделения пузырьков газа из потока жидкости, насадок 2 соединяют с трубопро10 водом с помощью гибких патрубков 4, длину которых принимают равной 4 — 6 диаметрам трубопровода.

Устройство работает следующим образом.

15 Подлежащая дегазацпи жидкость по трубопроводу 1 поступает в насадок 2, где создается развитый кавитационный режим, с давлением в кавитационной области, несколько большим давления насыщенных па20 ров циркулируемой жидкости при температуре потока. При этих условиях происходит интенсивное выделение из жидкости растворснных газов в кавитационную область насадка 2, опоясывающую по периферии

25 основной поток циркулируемой жидкости.

С помощью вакуум-насоса производят удаление газов из кавитационной области. В результате многократной циркуляции жидкости через устройство и непрерывного от30 соса газов из кавитационной области ис644505

Составитель О. Берзина

Техред С. Антипенко

Корректоры: Л. Тарасова и А. Галахова

Редактор Т. Пилипенко

Заказ 2466/15 Изд. № 832 Тираж 876 Подписное

НПО Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 ходная жидкость освобождается от растворенных в ней газов. При соотношении длины насадка к диаметру входного отверстия, равном 4 — 6, и угле конусности 5 — 8 наблюдается значительное понижение давле- 5 ния в кавитационной области и четкое выделение этой области от основной массы жидкого потока.

Формула изобретения

Устройство для дегазации жидкости, включающее подводящий трубопровод, кавитационный насадок с входным отверстием и газоотводящнй патрубок, о т л и ч а ющ е е с я тем, что, с целью интенсификации процесса дегазации, длина насадка составляет 4 — 6 диаметров входного отверстия, выполненного с острыми кромками, а газоотводящий патрубок размещен на насадке.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 445443, кл. В OID 19 00, 1976, 2. Патент США № 3481113, кл. 55 — 41, 1969.
