Устройство для нанесения материала

Устройство для нанесения материала

Иллюстрации

Показать все

Реферат



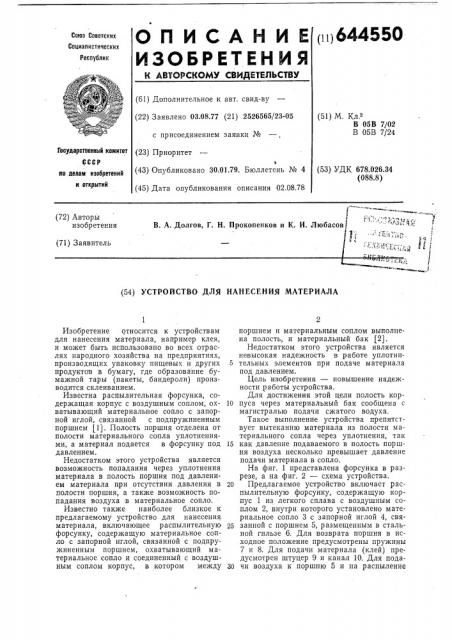

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 11 644550

Союз Советских

Социалистических

Республик (б1) Дополнительное к авт. свид-ву (22) Заявлено 03.08.77 (21) 2526565/23-05 с присоединением заявки № (51) М. Кл

В 05В 7/02

В 05В 7/24 (23) Приоритет

l (43) Опубликовано 30.01.79. Бюллетень № 4

Государственный комитет

СССР (53) УДК 678.026.34 (088.8) ло делам изобретений и открытий (45) Дата опубликования описания 02.08.78 (54) УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯ МАТЕРИАЛА

Изобретение относится к устройствам для нанесения материала, например клея, и может быть использовано во всех отраслях народного хозяйства на предприятиях, производящих упаковку пищевых и других продуктов в бумагу, где образование бумажной тары (пакеты, бандероли) производится склеиванием.

Известна распылительная форсунка, содержащая корпус с воздушным соплом, охватывающий материальное сопло с запорной иглой, связанной с подпружиненным поршнем (1). Полость поршня отделена от полости материального сопла уплотнениями, а материал подается в форсунку под давлением.

Недостатком этого устройства является возможность попадания через уплотнения материала в полость поршня под давлением материала при отсутствии давления в полости поршня, а также возможность попадания воздуха в материальное сопло.

Известно также наиболее близкое к предлагаемому устройство для нанесения материала, включающее распыл ительную форсунку, содержащую материальное сопло с запорной иглой, связанной с подпружиненным поршнем, охватывающий материальное сопло и соединенный с воздушным соплом корпус, в котором между поршнем и материальным соплом выполнена полость, и материальный бак (2).

Недостатком этого устройства является невысокая надежность в работе уплотни5 тельных элементов при подаче материала под давлением.

Цель изобретения — повышение надежности работы устройства.

Для достижения этой цели полость кор10 пуса через материальный бак сообщена с магистралью подачи сжатого водуха.

Такое выполнение устройства препятствует вытеканию материала из полости материального сопла через уплотнения, так

15 как давление подаваемого в полость поршня воздуха несколько превышает давление подачи материала в сопло, На фиг. 1 представлена форсунка в разрезе, а на фиг. 2 — схема устройства.

20 Предлагаемое устройство включает распылительную форсунку, содержащую корпус 1 из легкого сплава с воздушным соплом 2, внутри которого установлено материальное сопло 3 с запорной иглой 4, свя25 занной с поршнем 5, размещенным в стальной гильзе б. Для возврата поршня в исходное положение предусмотрены пружины

7 и 8. Для подачи материала (клей) предусмотрен штуцер 9 и канал 10. Для пода30 чи воздуха к поршню 5 и на распыление предусмотрены штуцер 11 и канал 12, в котором размещен дроссель 13 для регулирования расхода воздуха, идущего на распыление.

С наружной стороны материального сопла 3 выполнены отверстия для подачи сжатого воздуха в воздушное сопло.

Для изоляции клея в канале 10 предусмотрен набор фторопластовых кольцевых уплотнений 14, зажатых гайками 15 и 16, причем гайка 15 служит направляющей для запорной иглы 4.

В корпусе 1 между материальным соплом 3 и поршнем 5 выполнена полость

А, сообщающаяся через установленный на крышке 17 штуцер 18, гибкий шланг 19 и материальный бак 20 с магистралью 21 подачи сжатого воздуха под давлением

0,7 — 1,2 кгс/см .

Для подачи клея из бака 20 к штуцеру

9 предусмотрен трубопровод 22.

Устройство работает следующим образом.

Клей постоянно подается в форсунку через штуцер 9.

В момент клеенанесения сжатый воздух подается к поршню 5, который открывает сначала канал 12 для подачи сжатого воздуха, а затем перемещает иглу 4. При этом между иглой 4 и соплом 3 образуется отверстие, через которое выдавливается клей.

Клей увлекается сжатым воздухом, поступающим из отверстий сопла 3, и через отверстие в воздушном сопле 2 клеевоздушная смесь поступает к поверхности бумаги.

При прекращении подачи воздуха поршень 5 пружинами 7 и 8 возвращается в исходное положение, увлекая за собой иглу 4. В полость А помещается смазка густой консистенции на половину объема полости так, чтобы гайка 16 находилась под слоем смазки.

В полость А постоянно подается сжатый воздух из бака 20. Следовательно, давле ние в полости А на 0,1 — 0,3 кгс/см выше, чем давление клея в канале 10. Эта вели5 чина зависит от разности уровней бака и форсунки. Поэтому консистентная смазка в небольших количествах проникает в гайку 15, в которой скользит игла 4, и в уплотнения 14. При этом клей не выдавлива10 ется в полость А из канала 10, так как давление там меньше. Следовательно, смазка под давлением создает дополнительное уплотнение иглы и поэтому необходимость в уплотнениях сложной конфи15 гурации и высокой точности отпадает

Предлагаемое конструктивное выполнение устройства обеспечивает надежную его работу и качественное нанесение материала.

Формула изобретения

Устройство для нанесения материала, 25 включающее распылительную форсунку, содержащую материальное сопло с запорной иглой, связанной с подпружиненным поршнем, охватывающий материальное сопло и соединенный с воздушным соплом

30 корпус, в котором между поршнем и материальным соплом выполнена полость, и материальный бак, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности работы устройства, полость корпуса через мате35 риальный бак сообщена с магистралью подачи сжатого воздуха

Источники информации, принятые во внимание при экспертизе

1. Патент США Мю 3923252, кл. 239-411, 40 опубл. 1975.

2. Авторское свидетельство СССР

Ко 542564, кл. В 05В 7/02, 1975.

644550

4ваг. z

Редактор Т. Никольская

Заказ 150/1 Изд. № 833 Тираж 877 Подписное

НПО Государственного комитета СССР по делам изобретений и открытий

113035, Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Составитель И. Волгина

Техред А, Камышникова

Корректоры: Р, Беркович и E. Осипова
