Устройство для выбивки литейных форм

Устройство для выбивки литейных форм

Иллюстрации

Показать все

Реферат

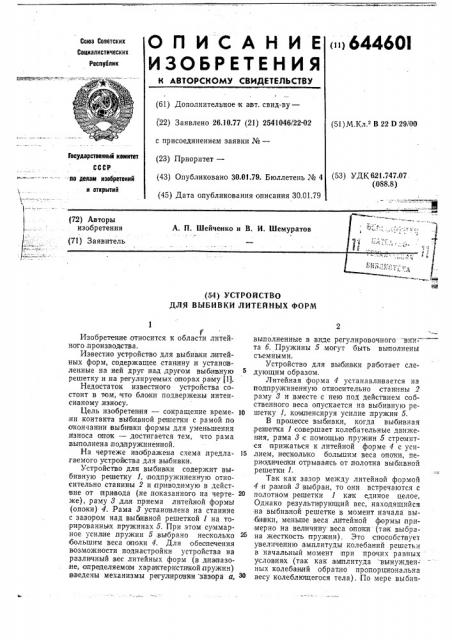

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

<»I 64460l

Союз Соеетских

Социалистических

Республик

? (61) Дополнительное к авт. свид-ву— (22) Заявлено 26.10.77 (21) 2541046/22-02 с присоединением заявки №вЂ” (23) Приоритет— (43) Опубликовано 30.0!.79. Бюллетень № 4 (45) Дата опубликования описания 30.01.79 (51) М.Кл. В 22 D 29/ОО

Государственный комитет

СССР (53) УДК621 747 07 (088.8) ио делам изобретений и открытий (54) УСТРОЙСТВО

ДЛЯ ВЫБИВКИ ЛИТЕЙНЫХ ФОРМ

1 !

Изобретение относится к области литейното, производства.

Известно устройство для выбивки литейных форм, содержащее станину и установленные на ней друг над другом выбиьную 5 решетку и на регулируемых опорах,painty (Ц.

Недостаток известного устройства состоит в том, что блоки подвержены интенсивному,износу.

Цель изобретения — сокращение време- 10 ни контакта вьтбивной решетки с рамой по окончании выбивки формы для уменьшения износа 0пок — достигается тем, что рама выполнена подпружиненной.

На чертеже изображена с«хема,предла- 15 ,гаемого устройства для выбивки.

Устройство для выбивки содержит выбивную решетку 1, подпружиненную относительно станины 2 и приводимую в действие от лривода (не .показанного на черте- 20 же), раму 3 для приема литейной формы (опоки) 4. Рама 8 установлена на станине с зазором над выбивной решеткой 1 на торированных пружинах 5. При этом суммарное усилие пружин 5,выбрано несколько большим веса опоки 4. Для обеспечения возможности поднастройки устройства на различный:вес литейных форм (в диапазоне, определяемом характеристикой пружин) введены механизмы регулировки зазора а, З0,выполненные в виде регулировочного "вин= та 6. Пружины 5 могут быть выполнены съемными.

Устройство для выбивкн работает следующим образом.

Литейная форма 4 устанавливается на подпружиненную отнооительно станины 2 раму 8 и вместе с нею под действием собственного веса опускается на выбивную решетку 1, компенсируя усилие пружин 5.

В процессе выбивки, когда выбивная .решетка 1 совершает колебательные движения, рама 8 с помощью пружин 5 стремится прижаться к литейной форме 4 с усилием, не сколько большим веса опок?и, периодически отрываясь от полотна выоивной решетки l.

Так как зазор между литейной формой

4 и рамой 3 выбра|н, то они встречаются с полотном решетки 1 как единое целое.

Однако результирующий вес, находящийся .на выбивной решетке в момент начала выбивки, меньше веса литейной формы при.мерно на величину веса опотси (та к выбрана жесткость пружин). Это способствует увеличению амплитуды колебаний решетки в начальный момент при прочих равных условиях (так как а мплитуда вынужденных колеба?н ий обратно пропорциональна весу колеблющегося тела). По мере выбив644601

Формула изобретения

Составитель В. Сазонов

Текред А. Камышникова

Редактор 3. Ходакова

Корректор С. Файн

Заказ 1144/23 Изд. № 115 Тираж 944 Подписное

НПО Государственного комитета СССР по делам изобретений и открытий

113035, Москва, K-35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред. «Патент»

1си литейной формы 4 вес ее уменьшается и приближается к весу опоки. Когда вес литейной формы достигает, при мерно, ве а о поки, пружины 5 поднимают раму 8 с у"Ia.новленной на ней опоко" 4, I a величину за- 5 зора а: выбивка о поки 4 прекращается (в результате, прекращения контакта колеблющейся выбивной решетки с опорой).

Таким образом,.в предложенном устройстве осуществляется автоматический контроль и прекращение выбивки опок без отключения привода выбивной решетки, что, исключает избыточные .колебательные дви,жения уже выбитых литейных форм (сокращая время,вы бивки) и необходимость ча.стых пусков оборудования. Кроме того, в

Бредложенном устройстве на выбивную решетку действует результирующий вес, меньший собственного веса формы, примерно, на величину веса эпоки, что в свою очередь аозволяет интенсифицировать сам процесс выбивки за счет увеличения амплитуды колебаний. Это на 15% повышает производительность работы устройства.и примерно на

20% уменьшает износ опок и оборудования.

Предложенная конструкция обеспечивает возможность работы устройства как с подвесными, так и с напольными конвейерами.

Устройство для выбивки литейных форм, содержащее станину,и установленные на ней друг наяд другом выбивную решетку и на регулируемых опорах раму, о тли ч а ющ е е с я тем, что, с целью сокращения времени контакта выбивной решетки с рамой для уменьшения износа олок, рама вьптолчена подпружиненной.

Источник информации, принятый во внимание лри экслертизе:

1. Авторское свидетельство СССР № 94297, кл. В 22 D 29/02, 1952.
